ИБП серии Smart-Save Online SRT обеспечивают защиту чувствительного электронного оборудования при нарушениях подачи электроэнергии, скачках напряжения и тока, колебаниях напряжения в электросети и крупных сбоях энергосистемы. ИБП обеспечивает подачу резервного питания от батареи к подключенному оборудованию до возвращения сетевого питания на нормальный уровень или до полного разряда батареи. В числе преимуществ этой серии — широкий диапазон входной сети, корректировка коэффициента мощности на входе, наличие USB и последовательного портов для коммуникации с компьютером, а также возможность установки опциональных коммуникационных карт: сухие контакты, Modbus.
Преимущества:
- Технология двойного преобразования (On-Line)
- Высокий выходной коэффициент мощности: PF=1.0
- Синусоидальная форма выходного напряжения
- Конвертируемый форм-фактор с опциями:

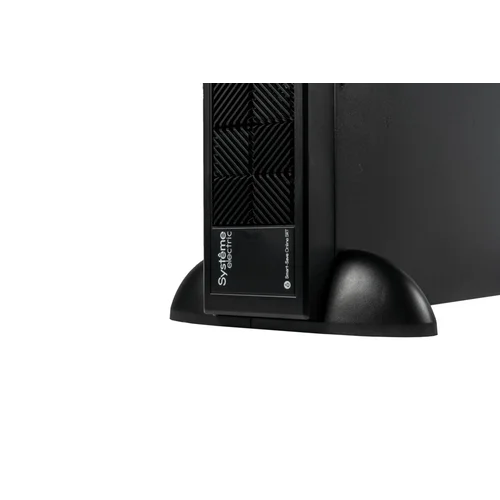

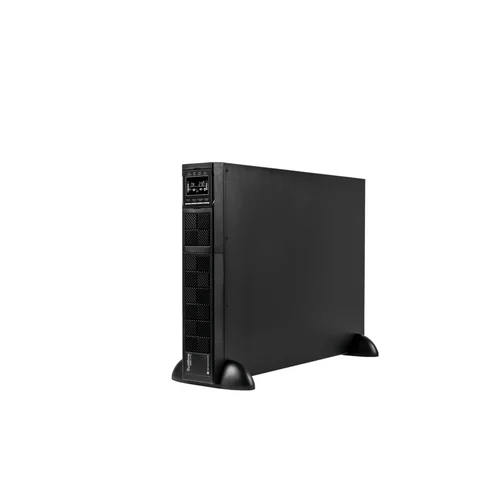

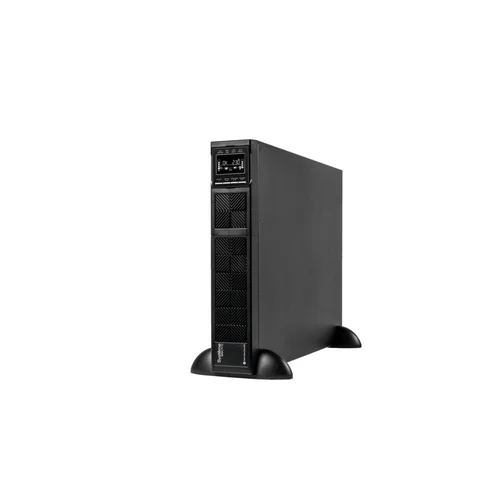

- Напольной установки
- Установки в серверные стойки (необходимо приобрести комплект для монтажа в стойку)
- Исключительно точная регулировка напряжения и частоты
- Энергосберегающий режим

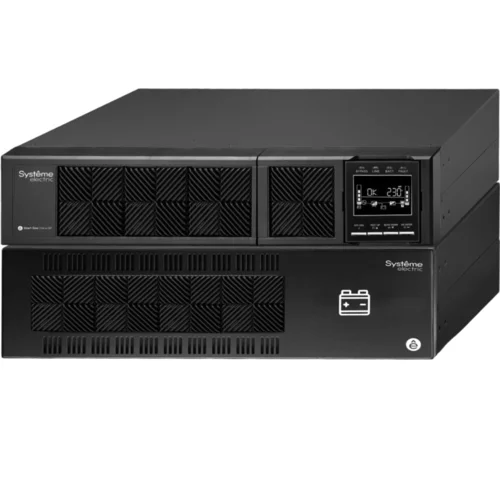

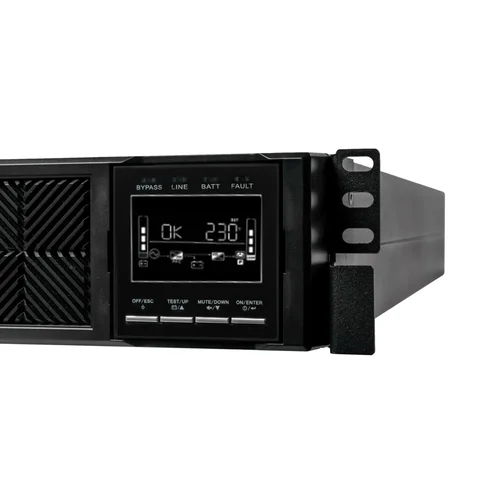

- Продвинутый LCD-дисплей и звуковая сигнализация
- Управляющее ПО в комплекте поставки
- Управляемая группа розеток (для моделей до 3кВА включительно)
- Возможность увеличения времени автономной работы за счет подключения до 10 дополнительных аккумуляторных батарей
- Многофункциональный интерфейс управления батареями, их контроля, тестирования и прогнозирования срока службы
- Наличие разъема EPO для системы аварийного отключения
- «Горячая» пользовательская замена батарей
Таблица времени автономной работы:
Модель | Конфигурация | Уровень нагрузки | |||
25% | 50% | 75% | 100% | ||
SRTSE8KRTXLI-NC | 2000 Вт | 4000 Вт | 6000 Вт | 8000 Вт | |
Стандартная (1 BPSE в комплекте) | 34,49 | 14,02 | 7,58 | 4,76 | |
Стандарт + 1 = 2 BPSE | 80,19 | 34,49 | 20,71 | 14,02 | |
Стандарт + 2 = 3 BPSE | 130,95 | 56,51 | 34,49 | 24,1 | |
Стандарт + 3 = 4 BPSE | 184,3 | 80,19 | 48,97 | 34,49 | |
Стандарт + 4 = 5 BPSE | 239,03 | 105,13 | 64,24 | 45,28 | |
Стандарт + 5 = 6 BPSE | 294,56 | 130,95 | 80,19 | 56,51 | |
Стандарт + 6 = 7 BPSE | 350,6 | 157,4 | 96,7 | 68,16 | |
Стандарт + 7 = 8 BPSE | 406,98 | 184,3 | 113,65 | 80,19 | |
Стандарт + 8 = 9 BPSE | 463,59 | 211,54 | 130,95 | 92,53 | |
Стандарт + 9 = 10 BPSE | 520,38 | 239,03 | 148,53 | 105,13 | |
Время в минутах |
- USB A-USB B кабель (1)
- RS232-RS232 кабель (1)
- Ножки для напольной установки
- Сетевая карта SNMP
- Кабель параллельного соединения ИБП (1)
- Кабель совместного тока (1)
- Кабель подключения батареи (1)
Общие характеристики:
- Однофазный ИБП с заземлением
- Мощность, ВА/Вт 8000VA/8000W
- Конвертируемый форм-фактор
- Двойное преобразование (онлайн)
- Напряжение: 220/230/240 В
- Диапазон напряжения: 110–300В±3% - 50% нагрузка, 176–300В±3% - 100% нагрузка
- Частота: 40–70 Гц
- Входное подключение: входные клеммы
Выходные характеристики:
- Напряжение: 220/230/240 В
- Отклонение напряжения (от батареи): ± 1%
- Частота (синхронизированная): 46–54 Гц
- Частота (от батареи): 50Гц ± 0,1Гц
- Выходное подключение: выходные клеммы

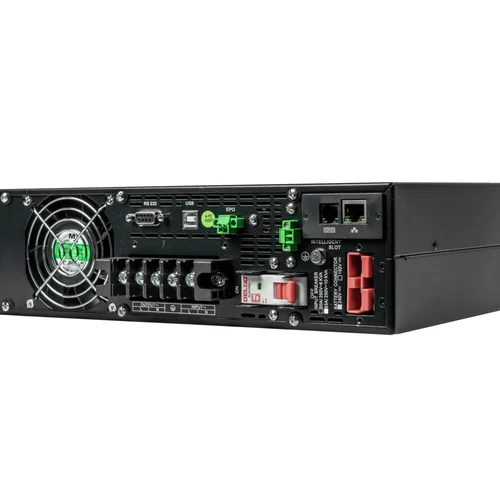

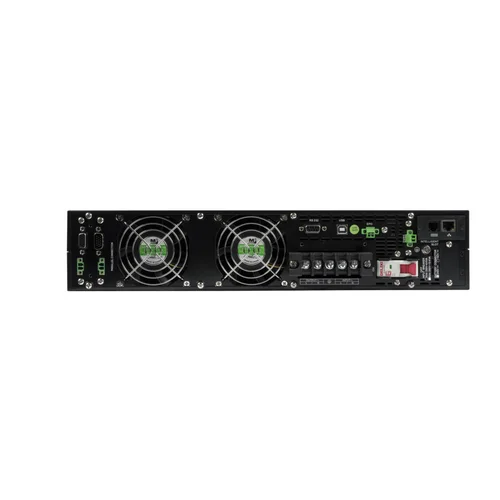

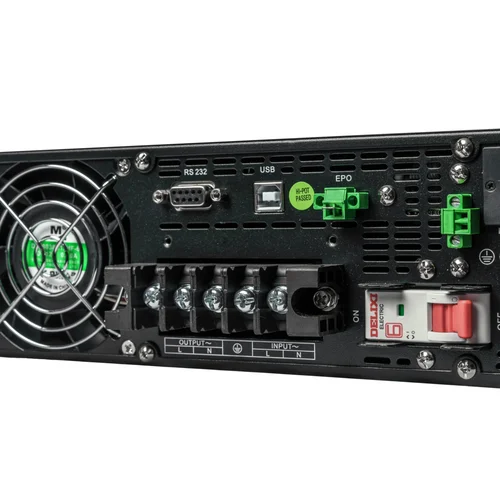

- USB communicational port type B
- RS-232 port
- Intelligent Slot
- Коннектор подключения батареи
- EMBS (external maintenance bypass switch) port

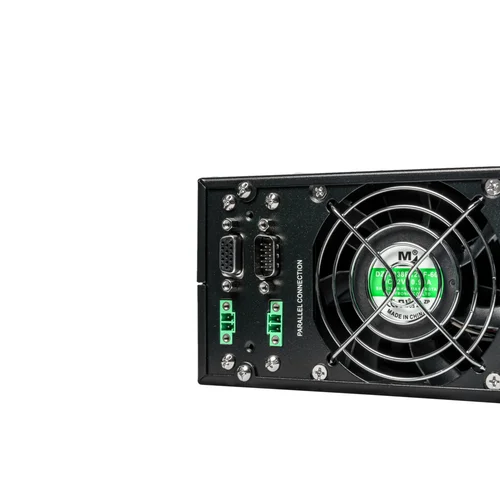

- Порт параллельного соединения ИБП
- Порт совместного тока
- SNMP карта: есть
- Emergency power off (EPO): есть
- Работа от сети: 94%
- ECO режим: 98.50%
- Работа от батареи: 92%
- Крест-фактор: 3:1
- Гармонические искажения (THD): ≤1% линейная нагрузка, ≤4% нелинейная нагрузка
- Время переключения от сети на батарею: 0 мс
- Время перехода от инвертора на байпас: 0 мс
- Форма выходного напряжения (от батареи): синусоидальный сигнал
- Перегрузка при работе от сети: 100–110%: 10 мин, 110–130%: 1 мин, >130%: 1 с
- Перегрузка при работе от батареи: 100–110%: 30 с, 110–130%: 10 с, >130%: 1 с
Батареи:
- Тип батареи: свинцово-кислотная
- Монтаж батареи: внешний батарейный блок
- Внешний батарейный блок: BPSE240RT3U9
- Количество внешних батарейных блоков: 10 (максимум)
- Ток зарядки: 1/2/4 A (регулируемый)
- Напряжение зарядки: 273В ± 1%
- Типовое время перезарядки: 1 бат. блок - 4.5 ч, 2 - 4.5 ч, 3 - 6.75 ч, 4 - 9 ч, 5 - 11.25 ч, 6 - 13.5 ч, 7 - 15.75 ч, 8 - 18 ч, 9 - 20.25 ч, 10 - 22.5 ч
Оповещения:
- Работа от батареи звучание каждые 4 секунды
- Низкий заряд батареи: звучание каждую секунду
- Перегрузка: звучание каждые 0.5 секунды
- Неисправность: непрерывное звучание
Физические характеристики:
- Габаритные размеры ГxШxВ (мм) - cиловой модуль: 610x438x88; батарейный блок: 580 х 438 х 133
- Масса нетто: силовой модуль - 20 кг; батарейный блок - 61 кг
- Цвет: чёрный
Параметры окружающей среды:
- Относительная влажность: 20–95 % 0-40°C (без конденсации)
- Акустический уровень: менее 58 дБ
- Программное обеспечение (поддерживает Windows®, Windows® Server, Linux, MAC OS)
- Shutdown Wizard
- SNMP Web Manager
Общие | |
---|---|
Тип ИБП | On-line |
Мощность (ВА) | 8000 |
Фаза, вход | 1 |
Фаза, выход | 1 |
Напряжение на входе (В) | 110–300В±3% - 50% нагрузка, 176–300В±3% - 100% нагрузка |
Частота на входе (Гц) | 40–70 |
Входное соединение | Клеммный терминал: фаза, нейтраль и заземление |
Частота на выходе (Гц) | 50Гц ± 0,1 |
Тип и количество выходных розеток | Клеммный терминал: одна фаза, нейтраль и заземление |
Вид АКБ | Свинцово-кислотные |
Размеры ИБП ВхШхГ (мм) | 221х438х610 |
Вес ИБП, кг | 81 |
Форм-фактор | Rack Tower |
Коммуникационный порт | SNMP карта USB |
Без встроенных АКБ | Да |
