Оптические модули

SFP, SFP+, GBIC, XFP, X2, XENPAK, 1x9, 2x5 — оптические приемопередатчики (трансиверы), преобразующие электрические импульсы в оптические. Используются в оптических линиях связи для приема и передачи данных.

На сегодняшний день многообразие оптических трансиверов различных форм-факторов достаточно велико. Компания «НАГ» представляет свою линейку трансиверов SNR. Ассортимент оптических модулей весьма разнообразен и подходит для решения большинства задач.
Изначально модули были несменными (1х9, 2х5 — названы так по количеству «ножек» с контактами). Такие модули просто впаивались в устройства, поэтому было неудобно их менять, из-за чего и были разработаны сменные оптические модули.
Наибольшее распространение среди сменных получили модули SFP (Small Form Factor Pluggable). SFP-модуль – это компактная модификация GBIC-модуля (название является акронимом «GigaBit Interface Converter»), именно поэтому модули GBIC бывают только гигабитными.
Оптические приемопередатчики SFP поддерживают практически любые существующие на сегодняшний день протоколы и технологии передачи данных.

Если речь идет о сетях SONET/SDH, то есть возможность работы с различными уровнями данной иерархии:

OC-3/SDH STM-1 – 155 Мбит/с;
OC-12/SDH STM-4 – 622 Мбит/с;
OC-48/SDH STM-16 – 2,5 Гбит/с;
OC-192/SDH STM-64– 10 Гбит/с.

Соответственно, также поддерживаются и другие технологии, такие как:
Ethernet:

100 Мбит/с Fast Ethernet
1 Гбит/с Gigabit Ethernet
10 Гбит/с Ten Gigabit Ethernet

Fibre Channel:

1,06 Гбит/с Fibre Channel
2,12 Гбит/с Fibre Channel
4,25 Гбит/с Fibre Channel

В данном разделе представлены различные оптические модули. Вы можете выбрать и купить SFP, GBIC, XFP, X2, XENPAK, SFP+ модули под заданные требования. Ниже можно ознакомиться с основными форм-факторами трансиверов марки SNR и некоторыми их особенностями.

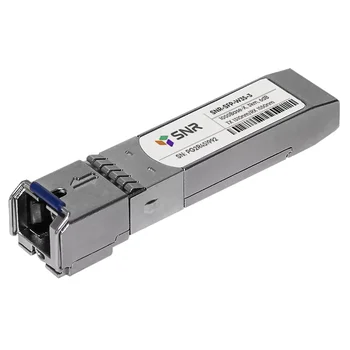

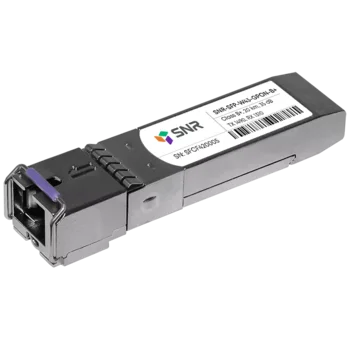

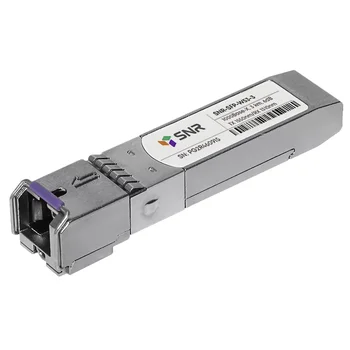

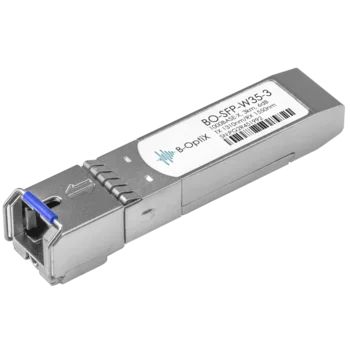

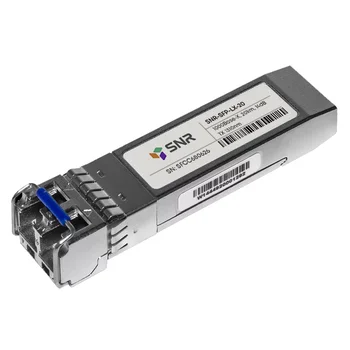

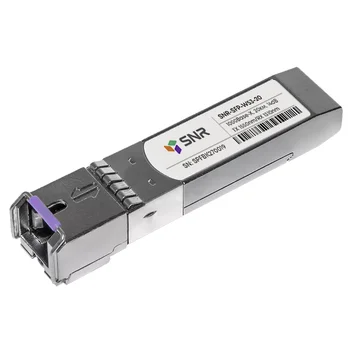

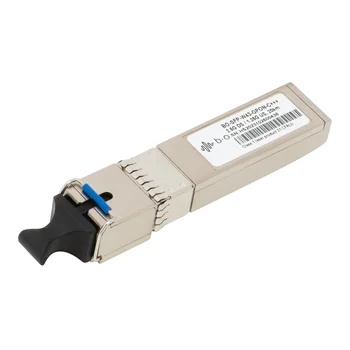

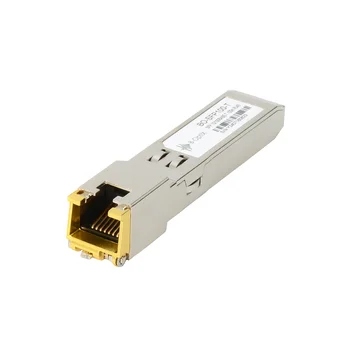

SFP (Small Form Factor Pluggable)

широкий спектр DWDM и CWDM длин волн;
одноволоконные WDM (Bidi);
максимальная дальность до 160 км;
скорость передачи: от 100 Мбит/с до 4.25 Гбит/с;
поддержка «горячей» замены;
возможность цифровой диагностики (DDM – Digital Diagnostic Monitoring);
совместимость с оборудованием Cisco и других производителей при необходимости.

GBIC (Gigabit Interface Converters)

широкий спектр CWDM длин волн;
одноволоконные WDM (Bidi);
максимальная дальность до 160 км;
скорость передачи: 1 Гбит/с;
поддержка «горячей» замены;
поддержка цифровой диагностики (DDM – Digital Diagnostic Monitoring);
совместимость с оборудованием Cisco и других производителей при необходимости.

Купить GBIC оптический

XFP (X Form Factor Pluggable)

широкий спектр DWDM и CWDM длин волн;
одноволоконные WDM (Bidi);
максимальная дальность до 80 км;
скорость передачи: до 10 Гбит/с;
поддержка «горячей» замены;
поддержка цифровой диагностики (DDM – Digital Diagnostic Monitoring);
совместимость с оборудованием Cisco и других производителей при необходимости.

X2 модули

широкий спектр DWDM и CWDM длин волн;
одноволоконные WDM (Bidi);
максимальная дальность до 80 км;
скорость передачи: до 10 Гбит/с;
поддержка «горячей» замены;
поддержка цифровой диагностики (DDM – Digital Diagnostic Monitoring);
совместимость с оборудованием Cisco

XENPAK модули

максимальная дальность до 40 км;
скорость передачи: до 10 Гбит/с;
поддержка «горячей» замены;
поддержка цифровой диагностики (DDM – Digital Diagnostic Monitoring);
совместимость с оборудованием Cisco

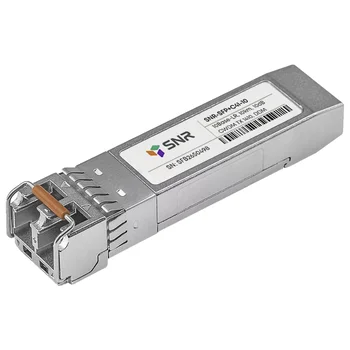

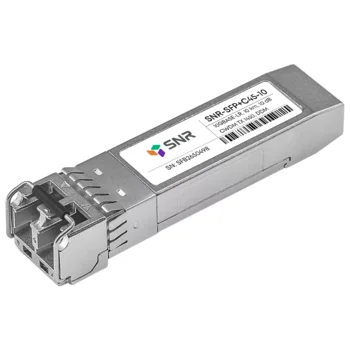

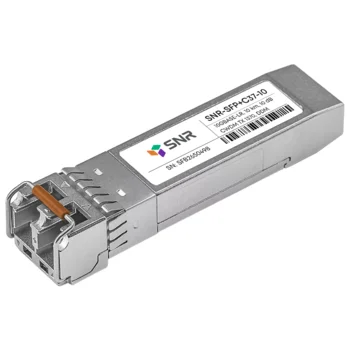

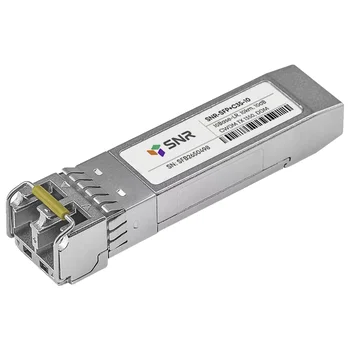

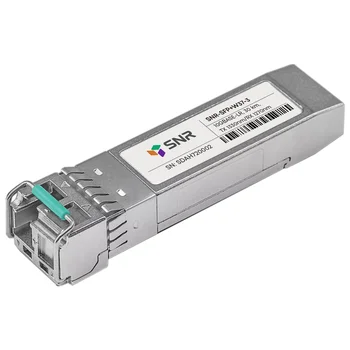

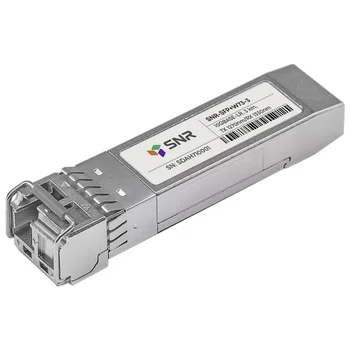

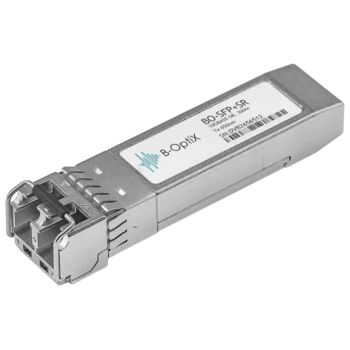

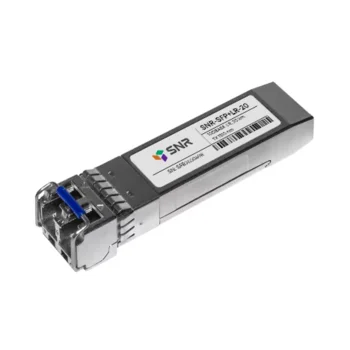

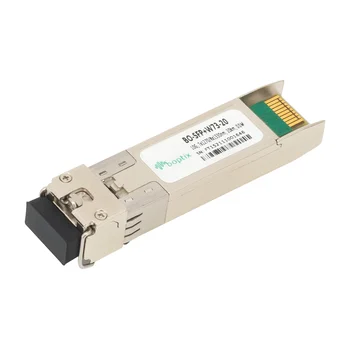

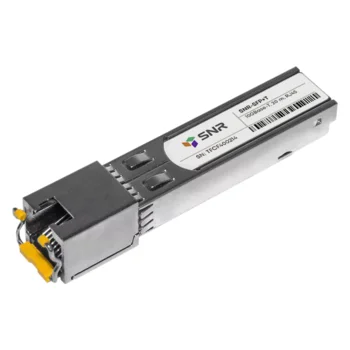

SFP+(Small Form Factor Pluggable Plus)

широкий спектр DWDM и CWDM длин волн;
одноволоконные WDM (Bidi);
максимальная дальность до 100 км;
скорость передачи: до 10 Гбит/с;
поддержка «горячей» замены;
поддержка цифровой диагностики (DDM – Digital Diagnostic Monitoring);
совместимость с оборудованием Cisco и других производителей при необходимости.

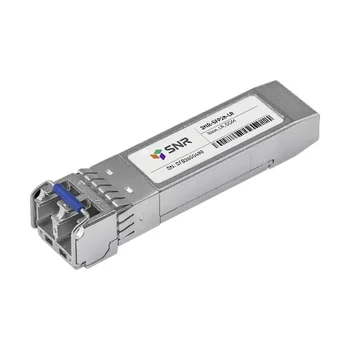

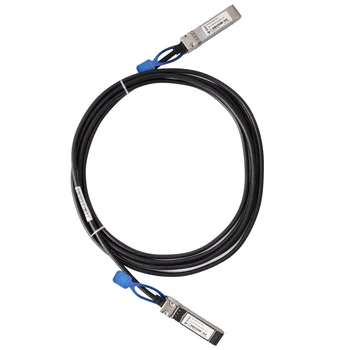

SFP28

Двух волоконные и DWDM модели;
одноволоконные WDM (Bidi);
максимальная дальность до 20 км;
скорость передачи: до 25 Гбит/с;
поддержка «горячей» замены;
поддержка цифровой диагностики (DDM – Digital Diagnostic Monitoring);
совместимость с оборудованием Cisco и других производителей при необходимости.

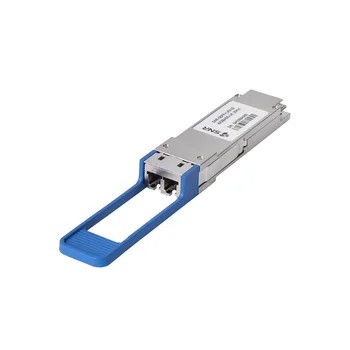

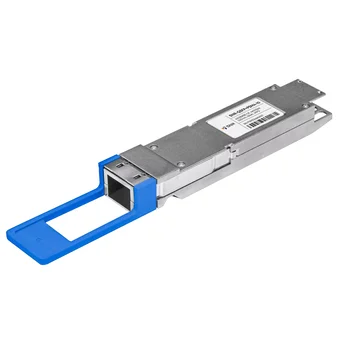

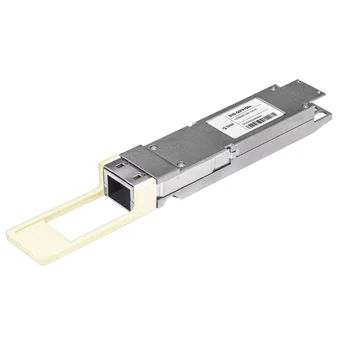

QSFP+ (Quad Small Form Factor Plus)

Максимальная дальность до 40км (коннектор LC duplex)
Скорость передачи: до 40 Гбит/с( 4 x 10G)
Поддержка «горячей» замены
Соответствие MSA
Поддержка цифровой диагностики (DDM – Digital Diagnostic Monitoring)

CFP (C (Centum = 100) form-factor pluggable)

Максимальная дальность до 80км (коннектор LC duplex)
Скорость передачи: до 100 Гбит/с (4 x 25G)
Поддержка «горячей» замены
Соответствие MSA
Поддержка цифровой диагностики (DDM – Digital Diagnostic Monitoring)

CFP2

Максимальная дальность до 80км (коннектор LC duplex)
Скорость передачи: до 100 Гбит/с (4 x 25G)
Поддержка «горячей» замены
Соответствие MSA
Поддержка цифровой диагностики (DDM – Digital Diagnostic Monitoring)

CFP4

Максимальная дальность до 40км (коннектор LC duplex)
Скорость передачи: до 100 Гбит/с (4 x 25G)
Поддержка «горячей» замены
Соответствие MSA
Поддержка цифровой диагностики (DDM – Digital Diagnostic Monitoring)

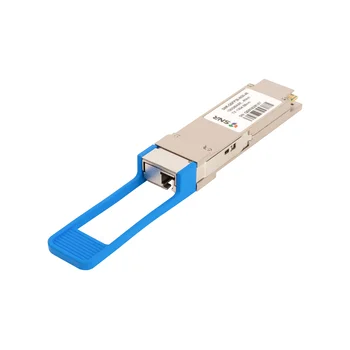

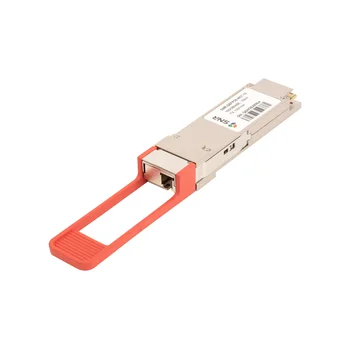

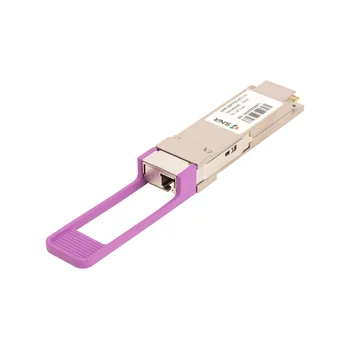

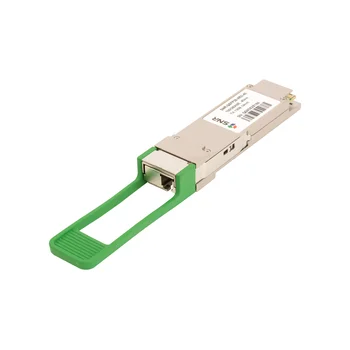

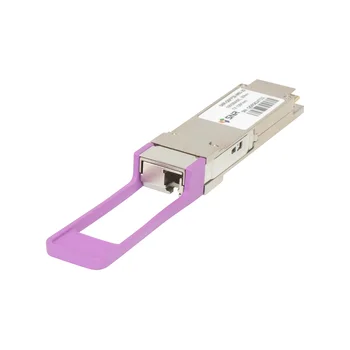

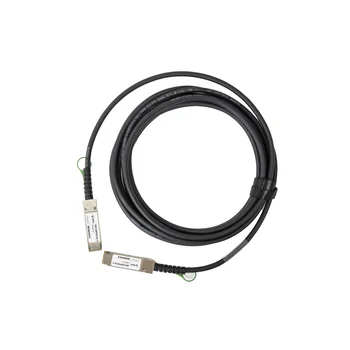

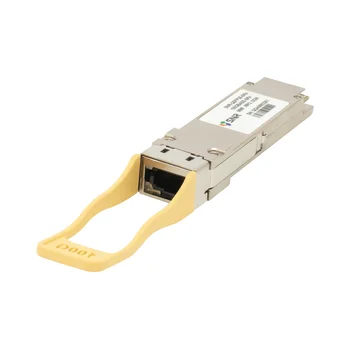

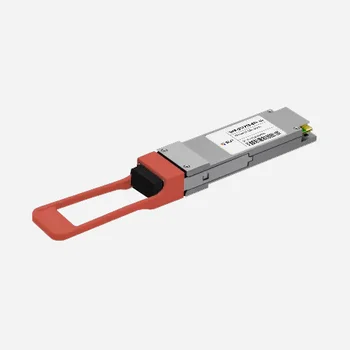

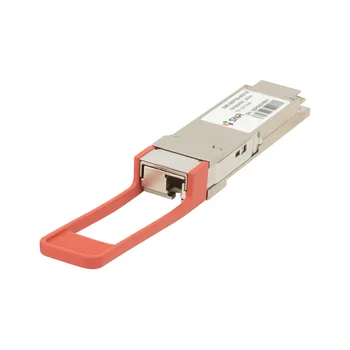

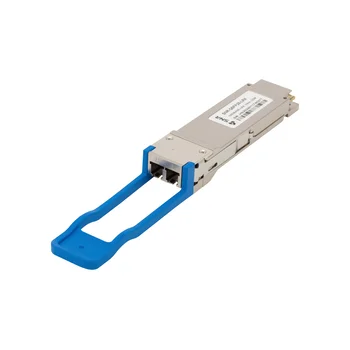

QSFP28 (Quad Small Form Factor Pluggable 28)

Максимальная дальность до 40км (коннектор LC duplex)
Скорость передачи: до 100 Гбит/с (4 x 25G)
Поддержка «горячей» замены
Соответствие MSA
Поддержка цифровой диагностики (DDM – Digital Diagnostic Monitoring)

Оптические модули ”SNR” обладают высокой надежностью и повышенной отказоустойчивостью и имеют длительную гарантию. Все сменные оптические модули SNR не требуют обязательной сертификации, о чем свидетельствует данное решение.
