Оптический разъем MPO (Multi-fiber push-on) является разумной альтернативой для кабельной инфраструктуры систем высокой плотности, где используются сотни или тысячи портов.
Патчкорды MPO применяются для межсоединений в высокоплотных волоконно-оптических системах, позволяя подключать оборудование к многоволоконным сегментам.

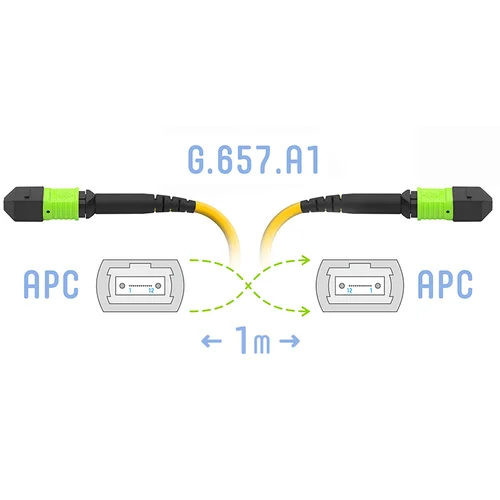

Патчкорд MPO/APC - MPO/APC представляет собой отрезок оптического кабеля (12 волокон) длиной 1 метр, оконцованного с двух сторон разъемами MPO, тип полировки - APC (Angled Physical Contact). Внешняя оболочка оптического кабеля изготовлена из LSZH (Low Smoke Zero Halogen).
Данный патчкорд содержит волокно G.657.А1: одномодовое волокно с подавленным "водяным пиком" и уменьшенными потерями на изгибе.
Применение:
- организация зон распределения в ЦОД и высокоплотных СКС;
- коммутация приложений 10G Ethernet Fiber Channel, InfiniBand;
- подключение оборудования к кассетам с разъемами MPO;
- организация абонентского доступа в сетях FTTx;
- поддержка передачи на основе параллельной оптики 40/100 Гбит/с;
- создание систем с возможностью гибкой реконфигурации.
Преимущества использования:
малые вносимые потери;
малые обратные потери;
хорошая воспроизводимость;
отличное механическое качество;
изделия 100% протестированы в заводских условиях;
значительно снижается время и стоимость монтажа;
высокая температурная стабильность.
MPO является идеальным решением для использования в центрах обработки данных, требующих более высокой скорости и большой емкости передачи данных.
Использование МРО коннектора экономит время и снижает вероятность повреждения хрупких оптических разъемов, также снижается риск попадания грязи в волокна адаптеров.
По желанию заказчика изготовляем патчкорды:
разной длины;
в различном конструктивном исполнении: без штифтов (Female / Female); с штифтами (Male / Male); с штифтами на одном из коннекторов (Female / Male).
| Технические характеристики | |
|---|---|
| Тип патчкорда | Распределительный (Simplex) |
| Количество волокон | 12 |
| Тип волокна | SM (G.657.A1) |
| Тип коннектора A | MPO |
| Тип коннектора B | MPO |
| Тип полировки коннектора A | APC |
| Тип полировки коннектора B | APC |
| Полярность | Тип B |
| Материал пластика | Соответствует UL94V-0 |
| Длина патч-корда, м | 1 |
| Диаметр кабеля, мм | 3,0 |
| Материал оболочки | LSZH |
| Цвет оболочки | Желтый |
| Типичные вносимые потери, дБ | 02±01 |
| Максимальные вносимые потери, дБ | 0,5 |
| Воспроизводимость, дБ | ≤0,10 |
| Заменяемость, дБ | ≤0,20 |
| Обратное отражение, дБ | ≥50 |
| Минимальный радиус изгиба, мм | 30 |
| Количество подключений | Более 1000 раз |
| Диапазоны температур | |
| Температура хранения, °C | от -40 до 70 |
| Температура эксплуатации, °C | от -20 до 70 |
