Анализатор Fluke для медных структурированных кабельных систем (c адаптерами DSX-PLA004S) DSX-602-PRO INT

Нет отзывов
Нет вопросов
Fluke
Артикул:DSX-602-PRO INT
Код товара: 46993
Fluke
Ваша цена (за шт):
Параметры заказа:
Описание

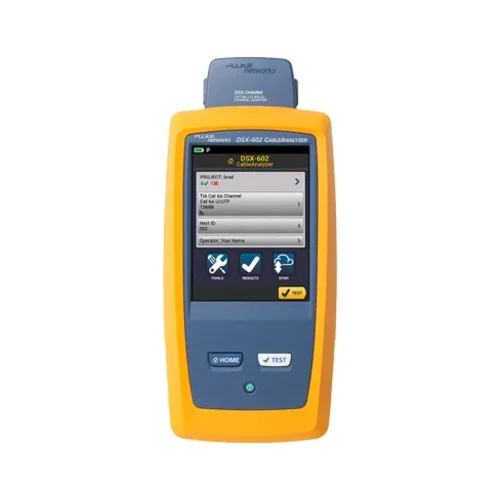

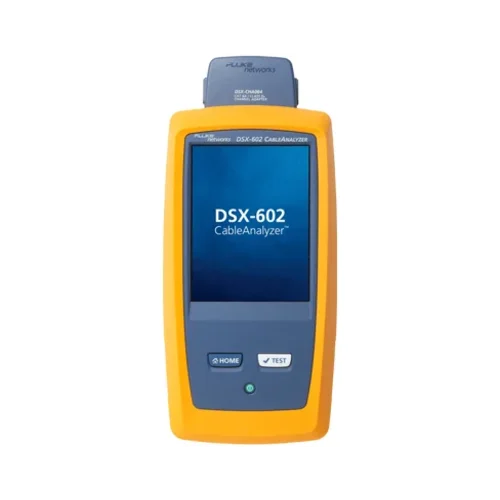

Fluke Networks DSX-602-PRO INT - кабельный анализатор с расширенной комплектацией (с адаптерами DSX-PLA004S).

Кабельный анализатор Fluke Networks DSX-602 предназначен для тестирования и сертификации структурированных кабельных систем (СКС). Прибор позволяет значительно сократить время, необходимое для сертификации кабельных линий.
Тест Cat 6A занимает десять секунд и является самым быстрым способом подачи результатов сертификации. Ни один тестер не предлагает такой скорости для такого количества тестов. Полная сертификация медного кабеля до категории 6A всего за 10 секунд. Быстро получите результат «пройдено» или «сбой» и легко изучите отдельные параметры тестирования или углубитесь в определенную область графика.

Fluke Networks DSX-602 гарантирует уровень точности Level V, что подтверждено заключениями независимых тестовых лабораторий и Госстандартом России.

DSX-602 точно определяет место и причину неисправности по всей длине кабеля и рекомендует действия, необходимые для ее устранения. Частотный диапазон до 500 MHz позволит тестировать и сертифицировать СКС по стандартам TIA Категорий 3, 4, 5, 5e, 6, 6A по ISO/IEC Классов C, D, E, Ea.

Простой и понятный интерфейс с поддержкой русского языка обеспечивает практически мгновенную настройку и создание отчетов о результатах сертификации.

Стандарты для сертификации:

  • TIA – Категория 3, 5, 5e, 6, 6A по стандарту TIA 568-C.2 или TIA-1005;
  • ISO/IEC – Классы C и D, E, EA сертификация по ISO/IEC 11801:2002 и поправки;
  • IEEE 802,3 – 10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T.

Система управления ProjX™:

  • Пользователи могут управлять 12 000 результатами тестирования кабелей Cat 6A с полной графикой;
  • Управление тестированием в рамках нескольких задач, выполняемых разными рабочими группами и с применением различных тестеров и требований, приводит к случайным ошибкам и существенным временным затратам. Более емкие задачи делают организацию проекта еще более важной, чем когда-либо. Новая система управления ProjX из серии DSX-600 CableAnalyzer предоставляет отдельные файлы проекта для всех связанных с заданиями данных, которые могут быть сохранены под простыми именами, исключая необходимость повторного ввода этих данных после запуска проекта. Это сводит к минимуму ошибки настройки или потерю файлов, даже при переходах от одной задачи к другой или использовании нескольких тестеров на одном объекте. Система также предоставляет результаты тестирования по идентификаторам кабелей, объединяет изменения, не создавая дубликаты, и всегда начинает работу с последнего установленного модуля для тестирования медных или волоконно-оптических кабельных систем. Система управления ProjX обеспечивает состояние в реальном времени до завершения каждой задачи 0-100%, что дает оператору возможность выделить какой-либо тест, требующий повторного внимания, и помогает обеспечить, что ничего не будет упущено. При выборе команды «Исправить позже» создается перечень недоделок или автоматический список задач по ликвидации проблем, которые возникли при выполнении работ. ProjX позволяет менеджерам проектов и бригадирам работать действительно эффективно.

Особенности:

  • DSX-602 позволяет пользователям добиваться значительно большего, ускоряя каждый этап процесса тестирования;
  • Облачная служба LinkWare Live позволяет менеджерам проектов осуществлять удаленную настройку тестеров, следить за выполнением задания и даже определять местоположение тестера при помощи любого смарт-устройства;
  • Система управления ProjX™ упрощает выполнение задач, начиная с первоначальной настройки и заканчивая приемкой системы. Versiv устраняет ненужные этапы и обеспечивает, чтобы все тесты выполнялись надлежащим образом с первого раза, каждый раз
  • Интерфейс пользователя Taptive™ предоставляет функции глубокого анализа данных, простой настройки и использования, которые расчитаны на операторов с любым уровнем навыков;
  • Программное обеспечение управления LinkWare PC обеспечивает непревзойденный анализ результатов тестирования и профессиональные отчеты тестирования;
  • Девятисекундная продолжительность испытаний для категории 6/класса E и 10-секундная для категории 6A/класса EA позволяет наиболее быстро получить сертификат;
  • Алгоритмы DSX-602 HDTDR и HDTDX с графическим отображением причины неисправностей предоставляют быстрые и понятные указания по определению точки неисправности (по расстоянию от тестера);
  • Пользователи могут управлять 12 000 результатами тестирования кабелей Cat 6A с полной графикой;
  • Емкостный сенсорный экран позволяет быстро настраивать тестер и без затруднений выбирать типы кабелей, стандарты и параметры тестирования.

Сравнительная таблица с данными по DSX-602 CableAnalyzer™

Функция

DSX-602

Versiv DSX-5000

Versiv DSX-8000

Описание

Essential Cat 6A and Class EAcopper tester

Анализатор медных кабелей категории 6A и класса FA

Самый быстрый и точный анализатор медных кабелей категории 8 и класса I/II

Категория 3 – Категория 6A / Класс EA

Класс F A



Категория 8 / Класс I/II





Максимальная частота

500 МГц

1000 МГц

2000 МГц

Время автотестирования

10 секунд Класс EA/Категория 6A
9 секунд Класс E/Категория 6

10 секунд Класс EA/Категория 6A
9 секунд Класс E/Категория 6

16 секунд Категория 8 / Класс I/II
8 секунд Класс EA/Категория 6A
7 секунд Класс E/Категория 6

Тестирование целостности экранирования

Адаптер постоянных соединений

Выборочно

В комплекте

В комплекте

Новейшая система устранения неполадок с информацией о неисправностях



Асимметрия сопротивления PoE



Встроенный тест внешних перекрестных наводок



Адаптер коаксиальных кабелей

Выборочно

Выборочно

Выборочно

Адаптер M12

Выборочно

Выборочно

Выборочно

Адаптеры коммутационных шнуров



Выборочно

Выборочно

Оптоволоконные кабели – OLTS, OTDR и проверка



Выборочно

Выборочно

Терминированные линии с модульным разъемом (MPTL)



LinkWare™ PC

LinkWare Live

Емкость хранилища данных

~12 000 кат. 6A результаты тестирования с графиками

~12 000 кат. 6A результаты тестирования с графиками

~12 000 кат. 6A результаты тестирования с графиками



Отвечающее требованиям будущего модульное семейство Versiv поддерживает тестирование кабелей до TIA категории 8, определение потерь в одномодовых и многомодовых оптоволоконных каналах, проверку и OTDR тестирование. Расширенные возможности диагностики позволяют моментально определить причину и место неисправности кабеля, сообщая об этом простым языком. Оба тестера для медного кабеля Versiv предоставляют расширенные возможности для измерений, с поддержкой современных технологий, в том числе Alien Crosstalk для NBASE-T и других приложений, а также балансировку сопротивления для систем Power over Ethernet (PoE). Полный список продуктов для сертификации медных и оптоволоконных соединений см. на странице www.flukenetworks.com/versiv



Характеристики
Технические характеристики
Тип оборудованияТестер
Активные частоты500 MHz
Тип тестируемых кабелейКатегории 3, 4, 5, 5e, 6, 6A
ДисплейLCD
Объем памяти12 000 кат. 6A с графиками
Источник питанияЛитиево-ионная батарея, 7,2 В
Массогабаритные характеристики
Габаритные размеры, ммГлавный модуль и модуль Smart Remote: 66,7 x 133,3 x 279,4
ВЕС, КГ1,36
Условия эксплуатации
Температура хранения, °Cот -30 до 60
Температура эксплуатации, °Cот 0 до 45
Комплект поставки

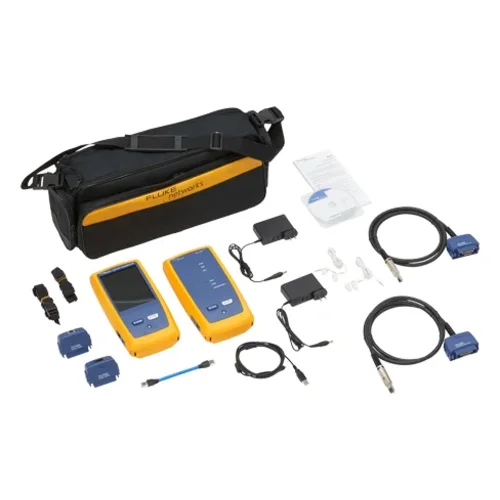

Комплект поставкиБазовый блок и удаленный блок с аккумуляторами;
Два модуля DSX-602 CableAnalyzer (500MHz);
Комплект из 2х Channel адаптеров CAT 6A/класса Ea;
Комплект из 2х Permanent Link адаптеров CAT 6A/класса Ea;
Два переговорных устройства;
Два плечевых ремешка;
Мягкая сумка для переноски;
Micro-USB кабель, для подключения к компьютеру;
Мини патч-корд RJ45/RJ45;
Два зарядных устройства переменного тока;
Сертификат о калибровке и руководство пользователя.
