Оптический разъем MPO (Multi-fiber push-on) является разумной альтернативой для кабельной инфраструктуры систем высокой плотности, где используются сотни или тысячи портов.

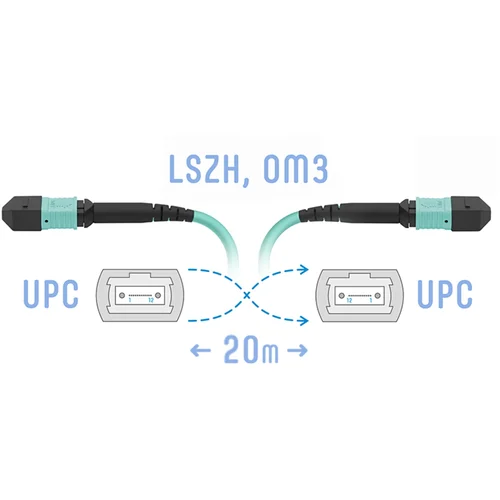

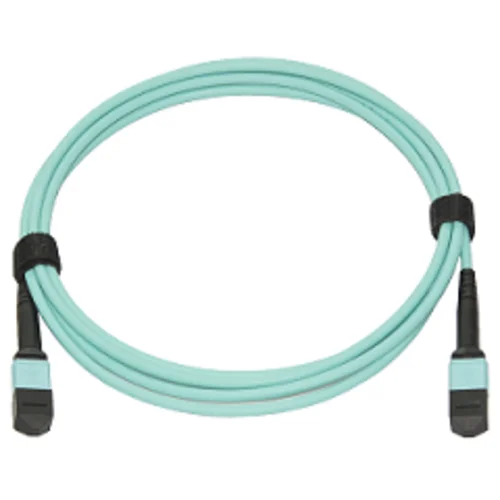

Патчкорды MPO применяются для межсоединений в высокоплотных волоконно-оптических системах, позволяя подключать оборудование к многоволоконным сегментам. Патчкорд MPO/UPC - MPO/UPC представляет собой отрезок оптического кабеля (12 волокон диаметром 50/125) длиной 20 метров, оконцованного с двух сторон разъемами MPO, тип полировки - UPC (Ultra Physical Contact). Внешняя оболочка оптического кабеля изготовлена из LSZH (Low Smoke Zero Halogen).
Применение:
- организация зон распределения в ЦОД и высокоплотных СКС;
- коммутация приложений 10G Ethernet Fiber Channel, InfiniBand;
- подключение оборудования к кассетам с разъемами MPO;
- организация абонентского доступа в сетях FTTx;
- поддержка передачи на основе параллельной оптики 40/100 Гбит/с;
- создание систем с возможностью гибкой реконфигурации.
Преимущества использования:
- малые вносимые потери;
- малые обратные потери;
- хорошая воспроизводимость;
- отличное механическое качество;
- изделия 100% протестированы в заводских условиях;
- значительно снижается время и стоимость монтажа;
- высокая температурная стабильность.
MPO является идеальным решением для использования в центрах обработки данных, требующих более высокой скорости и большой емкости передачи данных.
Использование МРО коннектора экономит время и снижает вероятность повреждения хрупких оптических разъемов, также снижается риск попадания грязи в волокна адаптеров.
По желанию заказчика изготавливаем патчкорды:
- разной длины;
- в различном конструктивном исполнении: без штифтов (Female / Female); с штифтами (Male / Male); с штифтами на одном из коннекторов (Female / Male);
- с категорией волокна: OM3 / OM4 / OM5.
| Технические характеристики | |
|---|---|
| Тип патчкорда | Распределительный (Simplex) |
| Количество волокон | 12 |
| Тип волокна | MM (OM3) |
| Тип коннектора A | MPO |
| Тип коннектора B | MPO |
| Тип полировки коннектора A | UPC |
| Тип полировки коннектора B | UPC |
| Полярность | Тип B |
| Материал пластика | Соответствует UL94V-0 |
| Длина патч-корда, м | 20 |
| Диаметр кабеля, мм | 3,0 |
| Материал оболочки | LSZH |
| Цвет оболочки | Бирюзовый |
| Типичные вносимые потери, дБ | 02±01 |
| Максимальные вносимые потери, дБ | 0,5 |
| Воспроизводимость, дБ | ≤0,10 |
| Заменяемость, дБ | ≤0,20 |
| Обратное отражение, дБ | ≥50 |
| Минимальный радиус изгиба, мм | 30 |
| Количество подключений | Более 1000 раз |
| Диапазоны температур | |
| Температура хранения, °C | от -40 до 70 |
| Температура эксплуатации, °C | от -20 до 70 |
