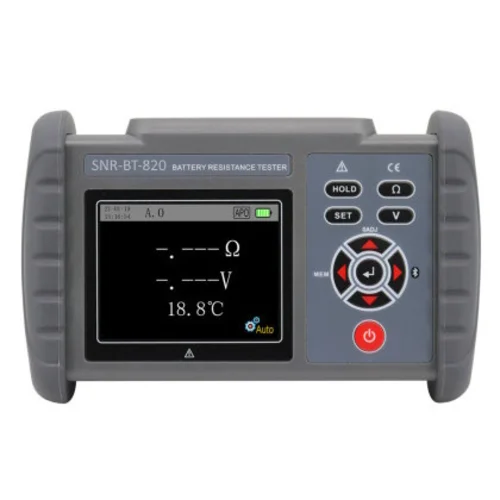

Универсальный тестер внутреннего сопротивления аккумуляторной батареи. Это измерительный прибор, используемый для измерения внутреннего сопротивления, напряжения и температуры аккумуляторных батарей, таких как свинцовые аккумуляторные батареи и литиевые батареи, для определения состояния батареи.
Тестер может быть использован в качестве измерителя параметров ESR электролитических конденсаторов. В приборе реализован четырех контактный метод измерения внутреннего сопротивления батареи, что позволяет получить более точные значение измерения без влияния контактного сопротивления между измерительным проводом, выводом тестера и клеммой батареи.
Также тестер имеет такие функции, как хранение данных, доступ к данным, сигнализация и автоматическое отключение.
Функциональные возможности | Измерение внутреннего сопротивления батареи, измерение напряжения батареи, измерение температуры |
Температура и влажность для гарантированной точности измерений, °C | 23 ± 5, относительная влажность ниже 75% |
Источник электропитания | Литиевая батарея 18650 3,7В 2500мАч |
Разрешение измерения сопротивления, мкОм | 1 |
Разрешение измерения напряжения, мВ | 1 |
Разрешение измерения температуры, °C | 0,1 |
Диапазон измерения | Измерение внутреннего сопротивления: 0,000 мОм ~ 3,100 Ом (в четырех диапазонах) |
Измерение напряжения: 0,000 В ~ ±122,00 В (в двух диапазонах) | |
Измерение температуры: -10,0°C ~ 60,0°C (в одном диапазоне) | |
Максимальное входное напряжение, В | 70 постоянного напряжения (между измерительной клеммой «+» и измерительной клеммой «-»), без подачи переменного тока |
Метод измерения | Измерение внутреннего сопротивления: на частоте 1 кГц переменного тока, четырехконтактный метод тестирования, напряжение на клеммах разомкнутой цепи не более 3 В. |
Измеряемый ток: 2,0 мА ~ 200 мА (разные измеряемые токи в разных диапазонах) | |
Измерение температуры: датчик температуры NTC (10 кОм при 26°C) | |
Метод аналого-цифрового преобразования: последовательное приближение | |
Частота обновления дисплея: 5 раз в секунду | |
Время отклика, мс | 200 |
Время измерения, сек | ~ 2 |
Дисплей | 70,1 мм х 52,6 мм (разрешение 320 х 240, 16-битный цветной экран) |
Габариты, мм | 190 х 12 х 51 |
Интерфейс USB | Для выгрузки сохраненных данных на компьютер и распечати. |
Интерфейс Bluetooth | Есть |
Функция удержания и сохранения | Ручное удержание и сохранение, автоматическое удержание и сохранение |
Функция оценки измерения | Предварительно установленные пороговые значения оценки PASS, WARNING, FAIL |
Напряжение батареи питания | Уровень заряда батареи питания отображается в виде пяти полосок; напоминает о необходимости своевременной зарядки при низком напряжении батареи. |
Автоматическое выключение | Да |
Потребляемая мощность, мА | 300 (минимально) / 500 (максимально) |
Вес, г | 480 (с батареей) |
Рабочая температура | -10°C ~ 40°C; относительная влажность ниже 80% |
Температура хранения | -20°C ~ 60°C; относительная влажность ниже 70% |
Сопротивление изоляции | Более 20 МОм (500 В между электрической цепью и корпусом) |
Выдерживаемое напряжение, В | 3700 (RMS) переменного напряжения (между электрической цепью и корпусом) |
Внешнее магнитное поле, А/м | <40 |
Внешнее электрическое поле, В/м | <1 |
Соответствие нормам безопасности | IEC 61010 |
Технические характеристики | |
---|---|
Тип оборудования | Тестер |
Интерфейсы | USB 2.0 Bluetooth |
Источник питания | Литиевая батарея 18650 3,7В 2500мАч |
Массогабаритные характеристики | |
Габаритные размеры, мм | 190 × 121 × 51 |
ВЕС, КГ | 0,48 (с аккумулятором) |
Условия эксплуатации | |
Температура хранения, °C | от -20 до 60 |
Температура эксплуатации, °C | от -10 до 40 |
Характеристики | |
Видео режим | Тестер 1 шт; Испытательные провода 1 комплект; USB кабель 1 шт; Зарядное устройство 1 шт; Компакт-диск с программным обеспечением мониторинга 1 шт; Руководство по эксплуатации 1 шт; Гарантийный талон 1 шт; Кейс для прибора 1 шт. |
