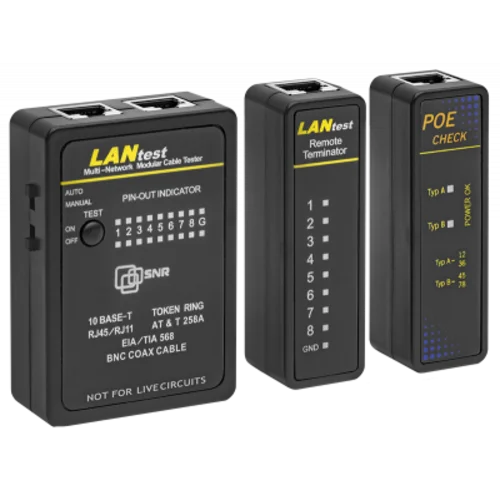

Сетевой тестер SNR-LP-01 предназначен для проверки контактов кабелей 10Base-T, 10Base-2, модульных кабелей RJ45/RJ11, кабелей TIA-568A/568B и Token Ring. На проверяемой линии с двух сторон устанавливается передатчик и приемник, происходит сопоставление сигнала. На основании данного сопоставления устройство определяет обрыв кабеля, открытую жилу, короткое замыкание, а также последовательность соединения жил. Данный тестер также можно использовать при работе с патч-панелями и настенными розетками.
В комплект поставки входит специальный блок для тестирования PoE (Power over Ethernet), который предназначен для определения типа подачи питания оборудования PоE (End-Span/Mid-Span). Применяется для тестирования медных портов стандартного оборудования IEEE 802.3af и IEEE 802.3at (PоE Plus).
Устройство работает от батареи 9В "Крона" (в комплект поставки не входит).
Технические характеристики | |
---|---|
Тип оборудования | Тестер |
Тип индикатора | Светодиод |
Тип коннектора | RJ-45 (8P8C) RJ-11 (4P4C) BNC |
Тип тестируемых кабелей | Витая пара (UTP,FTP,STP) / коаксиальный / телефонный |
Cтандарт PoE | 802.3af; 802.3at |
Источник питания | Батарея 9В "Крона" (в комплект поставки не входит) |
Массогабаритные характеристики | |
Габаритные размеры, мм | 81х57х24 (передатчик) 81х26х24 (приемник) 175х117х45 (кейс) |
ВЕС, КГ | 0,25 |
Условия эксплуатации | |
Влажность | 0...90% (без конденсата) |
Температура хранения, °C | от -20 до 60 |
Температура эксплуатации, °C | от -10 до 50 |

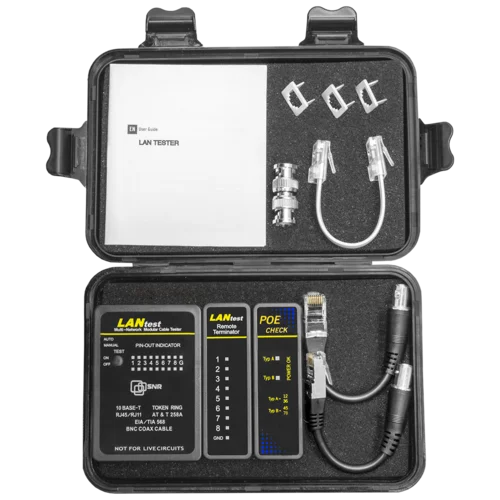

Комплект поставки | |
Комплект поставки | Передатчик - 1 шт Приемник - 1 шт Блок для тестирования PоE - 1 шт Патчкорд RJ-45 - RJ-45 - 1 шт Патчкорд RJ-45 - BNC - 2 шт Адаптер BNC/male - BNC/male - 1 шт Пластмассовый адаптер RJ-45/RJ-11 - 1 шт |
