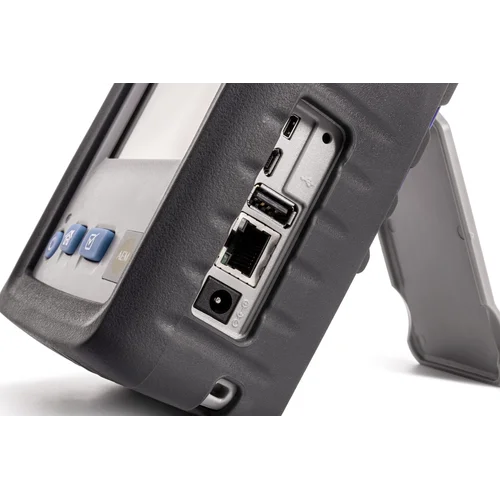

Кабельный тестер TESTPRO CV100-K60

Нет отзывов
Нет вопросов
AEM Test
Артикул:CV100-K60
Код товара: 56960
AEM Test

Комплект для сертификации витой пары, диагностики PoE и верификации мультигигабитных каналов.

Ваша цена (за шт):
Параметры заказа:
Описание

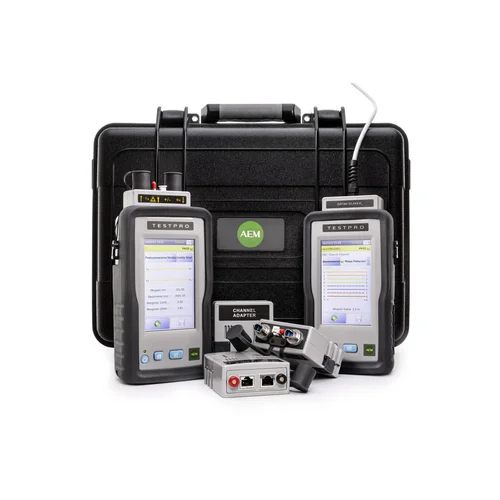

TestPro CV100-К60 – набор для диагностических и сертификационных испытаний СКС на базе витой пары, а также для тестирования СКС на возможность работы и поддержку технологии питания через Ethernet (PoE) и оценку производительности при работе с многогигабитными потоками. Для этих целей в набор включены пара адаптеров AD-CAT8.1-CH для тестирования канала, пара адаптеров AD-CAT6A-PL для тестирования постоянной линии и пара тестовых адаптеров AD-NEN-CABLE для тестирования РоЕ и многогигабитных каналов.

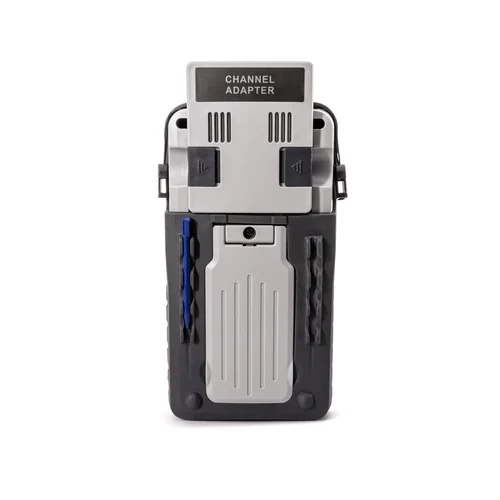

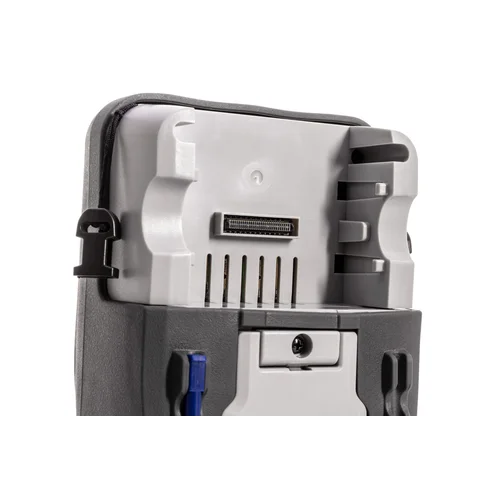

Конструктивно прибор состоит из двух базовых блоков и сменных тестовых адаптеров. Функциональные возможности прибора определяются подключёнными тестовыми адаптерами. Смена тестовых адаптеров возможна без выключения питания прибора.

Все модификации TestPro CV100 включают в себя основной и удалённый базовые блоки. Модификации TestPro CV100 различаются между собой наборами, входящих в комплект прибора тестовых адаптеров.

Основные особенности:

  • Сертификация медных линий до 8 категории ( частотный диапазон 3 ГГц );
  • Квалификация Ethernet каналов 10/100 Мб, 1/2.5/5/10 Гб;
  • Оценка скорости Ethernet каналов 2.5/5/10 Гб с подключенной нагрузкой PoE;
  • Сетевые тесты: ping, подключение к IP, VLAN, обнаружение устройств в сегменте;
  • Платформа TestPRO CV100 не имеет разделения блоков на Main / Remote. Любой из двух используемых в работе блоков может работать как в режиме Main, так и Remote.



Параметр Значение
Кабели LAN с экранированной и неэкранированной витой парой Категории TIA 3, 4, 5, 5e, 6, 6A, 8 - 100 Ом Классы ISO/МЭК C, D, E, EA, F, FA и I/II - 100 Ω и 120 Ω
Адаптеры Постоянной линии Тип штекера - экранированный RJ45
- Дополнительный тип штекера - Tera, GG45
Адаптеры для каналов Тип гнезда - экранированный RJ45
- Дополнительный тип гнезда - Tera, GG45
Стандарты TIA Категория 3, 4, 5, 5e, 6, 6А, 8 по стандарту ANSI/TIA-568.2-D
Стандарты ISO/IEC Сертификация кабелей классов C и D, E, EA, F, FA и I/II в соответствии со стандартом ISO/IEC
Максимальная частота 3000 МГц
Скорость автотеста Полный автотест категории 6A, класса EA (обе стороны) - 6 секунд
- Полное двухстороннее тестирование категории 8 (включая измерение TCL, ELTCTL и асимметрии по сопротивлению) - 30 секунд
Измеряемые параметры СКС ------------------------------
- Схема соединений
- длина по парам
- задержка распространения
- попарный дисбаланс задержки распространения
- сопротивление по парам (спротивление петли)
- дисбаланс сопротивления между парами (разность сопротивления пар при параллельном включении проводников в паре)
- дисбаланс сопротивления проводников в паре (разность сопротивления проводников)
- вносимые потери (затухание)
- уровень отражений для дифференциального сигнала (RL)
- перекрестные наводки на ближнем конце - NEXT
- перекрестные наводки на дальнем конце - FEXT
- отношение затухания к NEXT - ACR-N
- отношение затухания к FEXT - ACR-F (бывший ELFEXT)
- отношение затухания к PS FEXT - PS ACR-F (бывший PS ELFEXT)
- суммарные наводки на ближнем конце PS NEXT
- отношение затухания к PS NEXT - PS ACR-N
- синфазный баланс на ближнем конце (TCL)
- нормированный по затуханию синфазный баланс на дальнем конце - ELTCTL

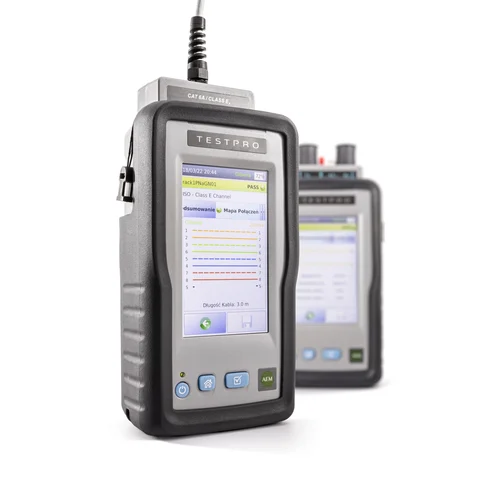

Дисплей цветной сенсорный TFT, диагональ 5 дюймов (127мм), разрешением 800х480
Корпус Высокопрочный пластик с ударостойким покрытием
Размеры 200 x 105 x 50 мм
Масса 1,2 кг
Питание Блок литий-ионных аккумуляторов, 3,7 В, 13 А*ч
Среднее время работы от аккумулятора 8 часов
Время заряда аккумулятора 7 часов
Поддерживаемые языки Английский, французский, немецкий, итальянский, испанский, китайский, русский, польский
Период калибровки 1 год (калибровка, проведенная сервисным центром)
Внешний адаптер Wi-Fi Соответствует стандартам IEEE 802.11 a/b/g/n/ac, два диапазона (2,4 ГГц и 5 ГГц)
Измерение длины витой пары ------------------------------
Диапазон 1000 м
Разрешение 0,1м
Точность ± (1 м + 4 %) от 0 м до 1000 м
Сопротивление пары ------------------------------
Диапазон 0 Ом до 1000 Ом
Разрешение 0,1 Ом
Точность ± (0.5 Ом + 1%)
Характеристики
Технические характеристики
Тип оборудованияТестер
Дисплейцветной сенсорный TFT, диагональ 5 дюймов (127мм), разрешением 800х480
Источник питанияБлок литий-ионных аккумуляторов, 3,7 В, 13 А*ч
Время работы8 часов
Массогабаритные характеристики
Габаритные размеры, мм200 x 105 x 50
ВЕС, КГ1,2
Условия эксплуатации
Влажностьот 0% до 95% при отсутствии конденсата.
Температура хранения, °Cот -30 до 60
Температура эксплуатации, °Cот -5 до 45

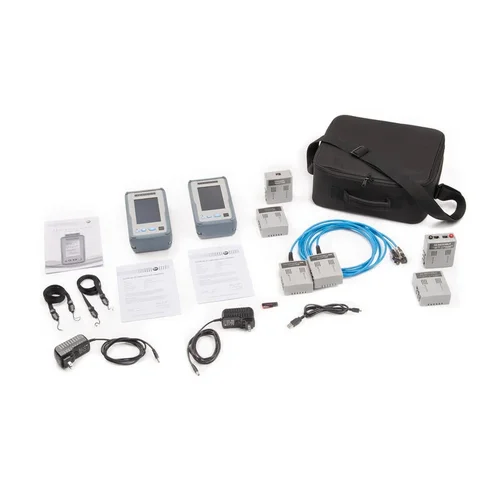

Комплект поставки
Комплект поставкиTestPro CV100 - 2 шт;
Сертификат о калибровке TestPro - 2 шт;
Канальный адаптер AD-CAT8.1-CH - 2 шт;
Адаптер постоянной линии AD-CAT6A-PL - 2 шт;
Адаптер PoE и верификации 1/2.5/5/10Gb AD-NET-CABLE - 2 шт;
Плечевой ремень - 2 шт;
Инструкция по началу работы с прибором - 1 шт;
Кабель USB - 1 шт;
USB накопитель с ПО TestDataPro - 1 шт;
Блок питания 220В / ЗУ - 2 шт;
Кейс для переноски - 1 шт.
Документация и ПО
Руководство по эксплуатации
