Модуль профессионального DVB-S/S2 приёмника и двойного аналогового модулятора PBI DMM-1701PM-04S2
Модуль профессионального DVB-S/S2 приёмника и двойного аналогового модулятора PBI DMM-1701PM-04S2
Модуль профессионального DVB-S/S2 приёмника и двойного аналогового модулятора PBI DMM-1701PM-04S2
Модуль профессионального DVB-S/S2 приёмника и двойного аналогового модулятора PBI DMM-1701PM-04S2

Модуль профессионального DVB-S/S2 приёмника и двойного аналогового модулятора PBI DMM-1701PM-04S2

PBI
0

Нет отзывов

Нет вопросов

О товаре
Артикул
DMM-1701PM-04S2
Код товара
09377
Ваша цена (шт):
256 466 ₸

Гарантия 12 месяцев

Доставка от 3 дней

Самовывоз бесплатно

Под заказ

Информация о доставке и оплате

Описание

DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

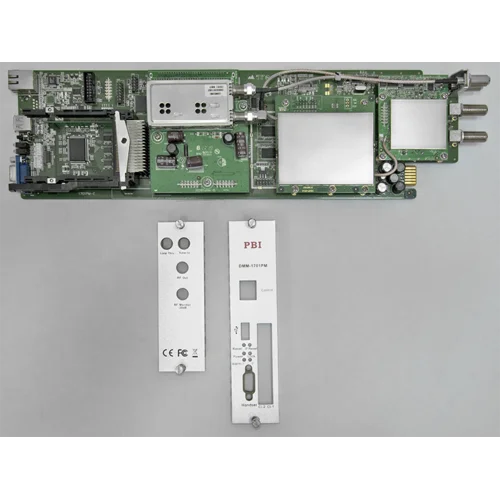

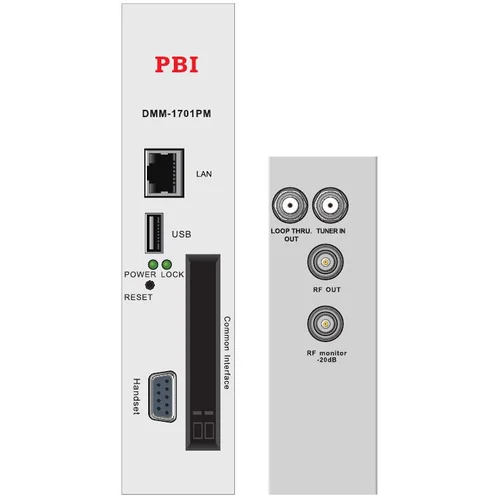

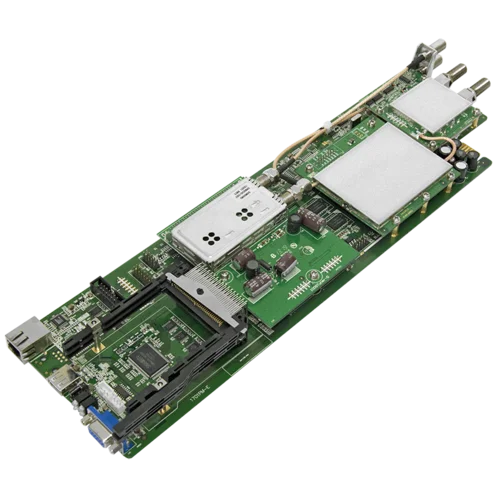

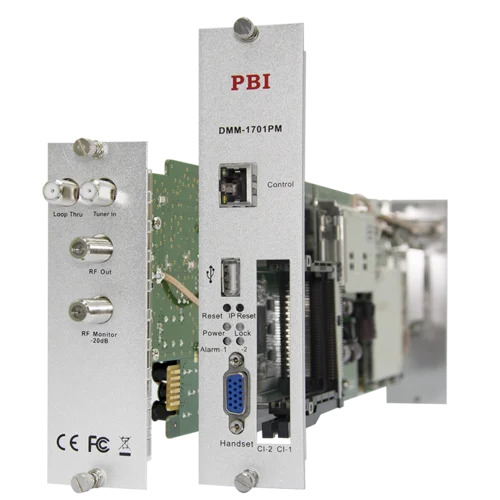

Модуль DVB-S/S2 -> PAL D/K трансмодулятора DMM-1701PM-04S2 позволяет принять 2 транспондера DVB-S/S2, дескремблировать принятые транспортные потоки с помощью CAM-модулей, устанавливаемых в 2 CI слота, и сформировать 2 смежные аналоговые несущие со стандартом цветности PAL D/K. Поддерживаемые видеокодеки - MPEG-2 и H.264 с разрешением изображения SD либо HD. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.

Технические характеристики

DVB-S/S2 демодулятор
Количество и тип разъёмов 1 x F female 75 Ом (вход) и 1 x F female 75 Ом (проходной выход, Loop)
Диапазон частот 950...2150 МГц
Уровень входного сигнала -25...-65 дБм
Символьная скорость (SR) 1...45 Мсимв/с
Roll-off фактор DVB-S: 0.35
DVB-S2: 0.2, 0.25, 0.35
FEC DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 6/7, 7/8
DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
LNB питание 0, 13 В, 18 В
LNB переключение Ku диапазона 0/22 кГц
Поддержка DiSEqC DiSEqC 1.0
Аналоговый модулятор видео
Стабильность несущей видео частоты

VHF: △f ≤ 5 кГц

UHF: △f ≤ 10 кГц

Глубина видео-модуляции 77.5 ... 97.5%
Неравномерность АЧХ ≤ 2 дБ
Дифференциальное усиление ≤ 7 %
Дифференциальная фаза ≤ 5°
Отношение сигнал/шум ≥ 45 дБ
Задержка сигналов цветности/яркости △τ ≤ 45 нс
Аналоговый модулятор аудио
Девиация ЧМ несущей

40 ... 160 кГц

Передаточное отношение аудио 1,5 дБ (40 Гц ...15 кГц)
Total harmonic distortion (THD) ≤ 1.2% (тон 1 кГц с ЧМ девиацией 60 кГц)
Отношение сигнал/шум ≥ 55 дБ
Предыскажение аудио 50 мкс
ВЧ выход
Количество и тип разъёмов 1 x F female 75 Ом (основной выход) и 1 x F female 75 Ом (тестовый выход -20 дБ)
Диапазон частот 48 ... 860 МГц с шагом 10 кГц
Уровень выходного сигнала 100 ± 3 дБмкВ на каждую несущую
Диапазон регулировки выходной мощности 0 ... 18 дБ с шагом 1 дБ
Выходные возвратные потери

VHF ≥ 12 дБ

UHF ≥ 10 дБ

Общие характеристики
Потребляемая мощность 30 Вт
Рабочая температура 0 ~ +45 ℃
Температура хранения -10 ~ +50 ℃
Относительная влажность 20 ~ 90 %, без конденсата
