Описание
Счетчики предназначены для многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.
Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Особенности:
- Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- энергия всего от сброса показаний;
- энергия на начало текущих и 180 предыдущих суток;
- энергия на начало текущего и 48 предыдущих месяцев.
- Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
Каждый месяц года программируется на индивидуальное тарифное расписание. - Измерение параметров электрической сети:
- мгновенные значения активной, реактивной и полной мощности;
- действующие значения тока и напряжения;
- частота сети;
- коэффициент мощности.
- Профиль мощности с временем усреднения 30 минут и глубиной хранения 6 месяцев.
- Фиксация максимумов тока, напряжения, активной и реактивной мощности.
- Ведение журналов событий.
- Внешнее питание интерфейса RS-485 для оптимизации цены системы для многоквартирных домов.
- Беспроводные интерфейсы LoRa и Zigbee для построения систем АСКУЭ.
- Наличие многофункционального гальванически развязанного импульсного выхода, в том числе с функцией управления нагрузкой.
- Наличие встроенного реле на 60 А.
- Энергонезависимая электронная пломба.
- Запись несанкционированных воздействий в нестираемые журналы событий.
- Индикация параметров на ЖКИ при отключенном питании.
- Отсутствие магниточувствительных элементов в измерительных цепях и системе питания.
- Малогабаритный корпус с креплением на DIN-рейку.

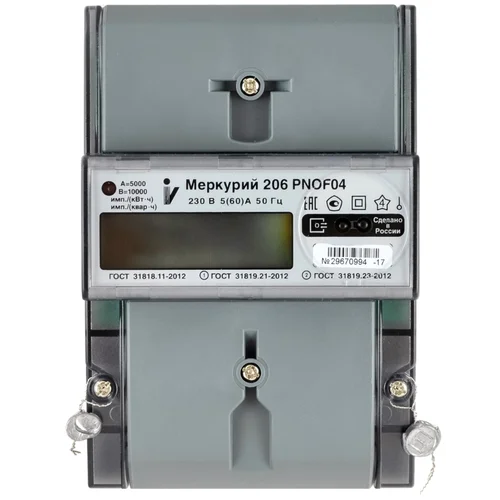

Характеристики МЕРКУРИЙ 206 PNOF04
| Характеристика | Значение |
|---|---|
| Класс точности при измерении: | |
| активной энергии | 1,0 |
| реактивной энергии | 2,0 |
| Номинальное напряжение, В | 230 |
| Номинальный (макс) ток, А | 5(60); 5(80); 10(100) |
| Напряжение питания интерфейса RS485, В | +6...12 |
| Допустимые перегрузки по току в течении 10 мсек, А: | |
| - для IМакс=60 А | 1800 |
| - для IМакс=80 А | 2400 |
| - для IМакс=100 А | 3000 |
| Стартовый ток (чувствительность), А: | |
| - для IБАЗ=5А | 0,020 |
| - для IБАЗ=10 А | 0,040 |
| Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/В*А не более: | |
| - для счётчиков с внешним питанием | 1,2 / 8 |
| - для счётчиков с внутренним питанием | 2,5/7 |
| - для счётчиков с индексом "L" | 1,5/24 |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,5 |
| Параметры тарификатора: | |
| количество тарифов 4 | 4 |
| количество тарифных зон в пределах суток | 8 |
| количество типов дней | 8 |
| количество сезонов | 12 |
| Скорость обмена, бит/секунду: | |
| - по интерфейсам | 300, 600, 1200, 2400, 4800, 9600 |
| - через оптический порт | 9600 |
| Передаточное число импульсного выхода: | |
| - в режиме телеметрии, имп/кВт, [имп/(квар*ч)] | 5000 |
| - в режиме поверки, имп/кВт [имп/(квар*ч)] | 10000 |
| Сохранность данных при перерывах питания, лет: | |
| - постоянной информации | 40 |
| - оперативной информации | 10 |
| Защита информации |
1. Адресный доступ и аппаратная защита памяти метрологических коэффициентов. 2. Электронные пломбы на вскрытие. 3. Журнал сеансов связи через цифровые интерфейсы. |
| Диапазон температур, °С |
от - 45 до +70 При эксплуатации счётчиков при температуре ниже 20 допускается частичная потеря работоспособности ЖКИ. |
| Наработка на отказ, часов | 220000 |
| безотказная работа, часов | 7000 |
| срок службы, лет | 30 |
| Межповерочный интервал,лет | 16 |
| Масса,кг | не более 0,6 |
| Габариты (длина, ширина, высота), мм | 154*105*72 |
| Гарантия производителя, лет | 3 |
Характеристики
| Общие | |
|---|---|
| Габариты, мм | 154*105*72 |
| Вес, кг | 0,6 |
