Описание
Устройство SNR-SPNet-B1010-IP20 является аналогом устройства Nag-APC-POE-DIN.
Устройство SNR-SPNet-B1010-IP20 с защитой всех четырех пар UTP–кабеля для 10/100/1000Base Ethernet PoE: af/at/bt, Passive PoE.

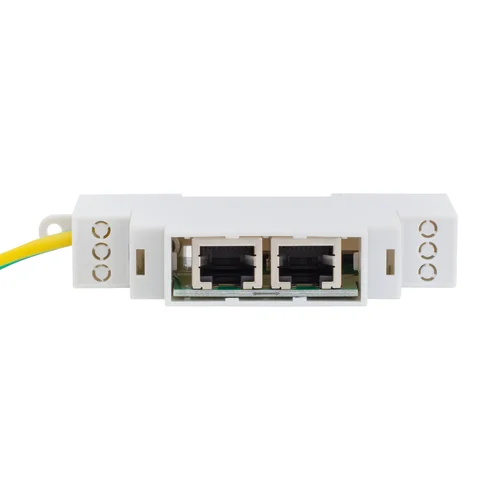

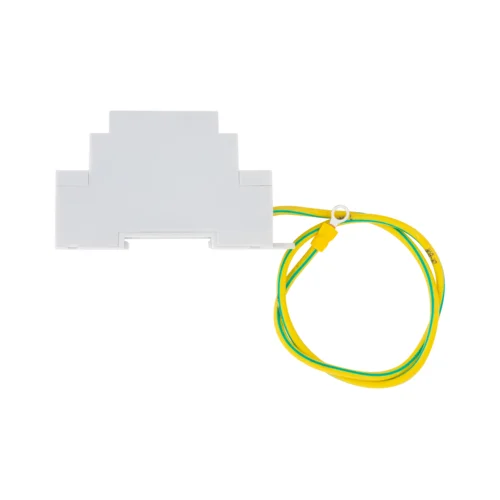

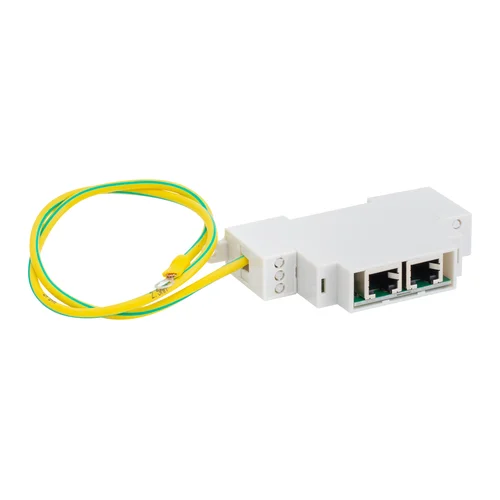

Исполнение устройства печатная плата в пластиковом корпусе с креплением на DIN рейку с кабелем заземления. В основе грозозащиты стоит модуль SNR-SPNet-B1000, реализована базовая версия защиты: «линия - земля». Gigabit Ethernet обеспечивается на длине кабеля 75м, 10/100Base Ethernet обеспечивается на длине кабеля 100м.
Технические характеристики:
| Количество защищаемых портов | 1 |
| Максимально длительное рабочее напряжение Uc, VDC (Линия — линия), В | Защита отсутствует |
| Уровень напряжения защиты, Up (Линия - PE), В | 470 |
| Возврат в исходное состояние после импульса, нс | 400 |
| Устойчивость к переменному току, (Линия – PE), А | 5 |
| Номинальный разрядный ток (Линия — линия), А | Защита отсутствует |
| Номинальный разрядный ток (Линия — PE), кА | 5 |
| Импульсный разрядный ток (Линия — PE), кА | 1 |
| Суммарный разрядный ток, кА | 5 |
| Время срабатывания (Линия — линия), нс | Защита отсутствует |
| Время срабатывания (Линия — PE), нс | <600 |
| Режим повреждения | Режим 1 (защита от помехи «Линия — PE») |
| Полоса частот, МГц | 125 |
| Емкость, пФ (Линия - Линия) | 13 |
| Емкость, пФ (Линия - PE) | 4 |
| Потери при вводе, дБ | <3 |
| Перекрёстная наводка на передающем конце, дБ | <35 |
| Возвратные потери, дБ | 5 |
| Вносимые потери, дБ | 5 |
| Скорость передачи данных, Мбит/с | 10, 100 |
| Температура эксплуатации, ºС | -40...+60 |
| Габаритные размеры устройства, мм | 80х73х18 |
| Длина кабеля заземления, м | 0,5 |
| Сечение кабеля заземления, мм | 2,5 |
| Диаметр наконечника на кабеле заземления, мм | 5,2 (болт М5) |
Режимы повреждения при перенапряжении:
- Режим 1: Условие, при котором часть УЗИП, ограничивающая напряжение, отключилась. Функция ограничения напряжения не действует, но линия остаётся работоспособной;
- Режим 2: Условие, при котором часть УЗИП, ограничивающая напряжение, накоротко замкнута очень малым полным сопротивлением внутри УЗИП. Линия неработоспособна, однако оборудование остаётся защищённым коротким замыканием
