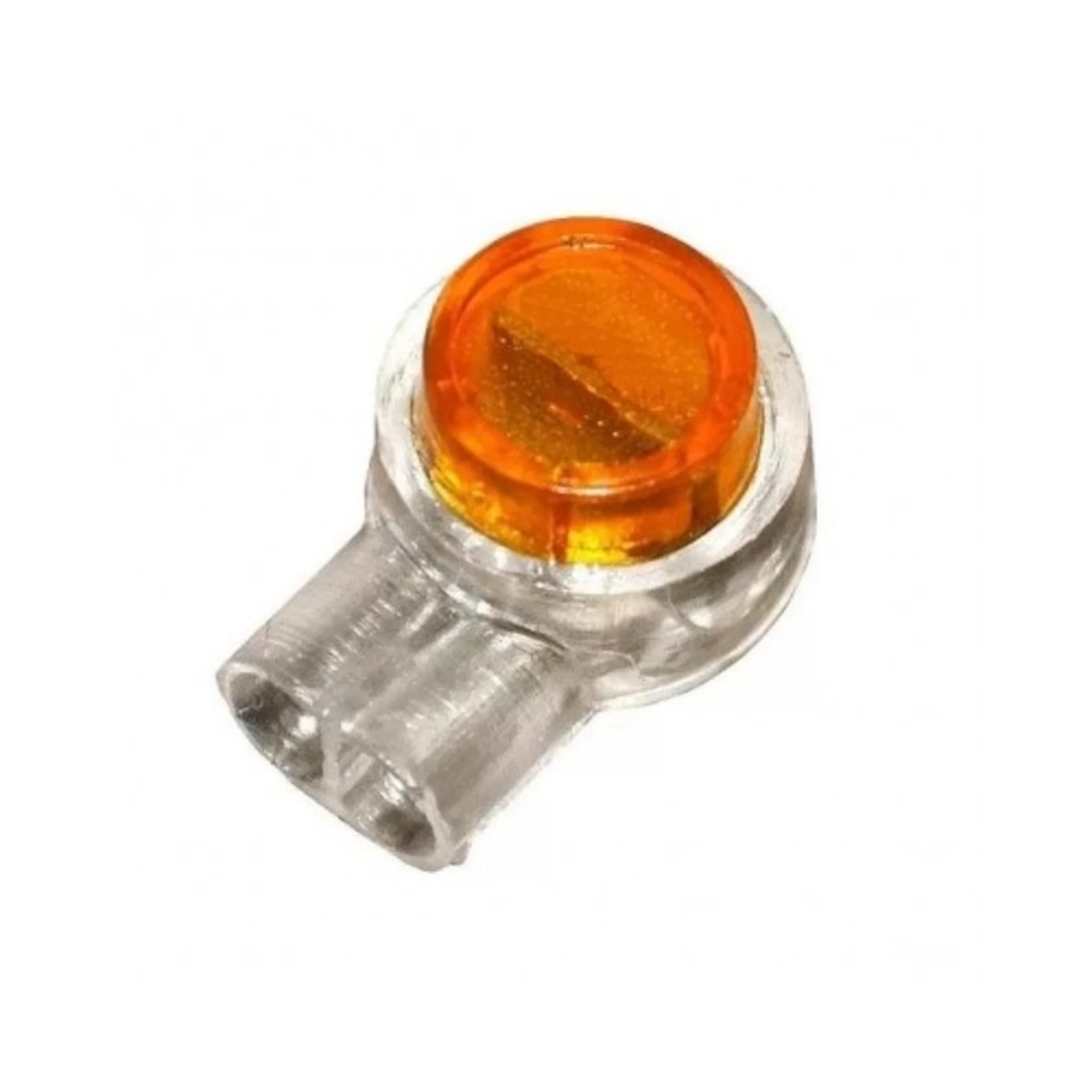

SNR-UY2 - соединитель для двух медных проводников с диаметром жил 0,4~0,9 мм (19~26 AWG).
Соединитель имеет простую конструкцию: в пластмассовом корпусе расположены контакты IDC (Insulation Displacement Connector), которые заполнены гидрофобным гелем. Гель обеспечивает герметичность соединения, а также его защиту от влаги и окисления.
По сравнению с методом спайки соединитель имеет ряд значительных преимуществ:
- не требует дополнительных материалов и инструментов (припой, паяльник);
- не требует предварительной зачистки изоляции;
- не требует дополнительной изоляции;
- гидрофобный гель надежно герметизирует соединение и защищает его от окисления;
- простота и скорость монтажа.
Соединитель обладает простым и быстрым монтажом: 2 проводника заводятся в корпус, нажатие кнопки приводит в действие контактную пластину. Под ее воздействием происходит прорезка изоляции проводов и их последующее соединение путем внедрения в медную часть. Далее, происходит защелкивание крышки соединителя и удерживание в проводниках нужного контакта.
Изделие является функциональным аналогом ЗМ Scotchlok™ UY2.
| Общие | |
|---|---|
| Тип контактов | IDC |
| Материал контактов | Фосфатированная бронза с никель-серебряным покрытием |
| Количество соединяемых проводников | 2 |
| Диаметр проводников, мм | 0,9-0,4 (19-26 AWG) |
| Температура эксплуатации, °C | от -30 до 70 |
| Количество в упаковке | 100 |
