Назначение:

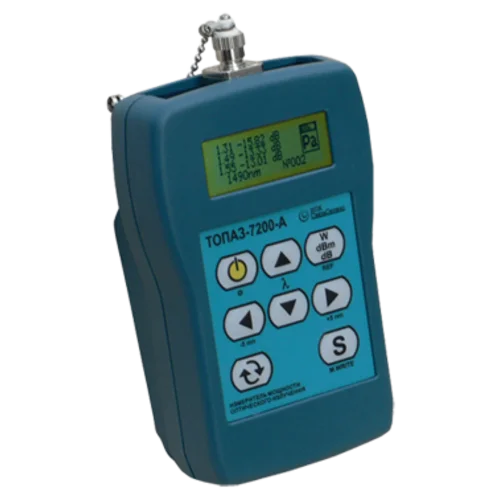

Измеритель оптической мощности серии ТОПАЗ-7200-A используется в комплексе с источником оптического излучения серии ТОПАЗ-7100-A для измерения параметров волоконно-оптических линий связи (ВОЛС). В приборе реализован режим автоматического определения длины волны излучения в процессе измерений и одновременного отображения значений, измеренных на 3-х длинах волн. Данный прибор выполнен в компактном корпусе и имеет длительное время работы. Прибор готов к использованию в пассивных оптических сетях (PON) – имеют длины волн калибровки рекомендованных МСЭ-Т G.983 (ITU-T G.983).
Прибор имеет сертификат об утверждении типа средств измерений №28496 и заключение о возможности их применения в качестве средств измерений военного назначения.
Область применения:
- магистральные и локальные сети;
- сети FTTx, PON;
- сети доступа.
Особенности:
- автоопределение длины волны излучения;
- одновременное отображение значений, измеренных на 3-х длинах волн;
- хранение показаний (до 3200 измерений);
- программное обеспечение для формирования отчета об измерениях;
- возможность подключения к ПК;
- подсветка дисплея;
| Технические характеристики | |
|---|---|
| Тип оборудования | Измеритель оптической мощности |
| Тип разъема | FC |
| Тип волокна | SM/MM |
| Длина волны, нм | 850/1310/1490/1550/1625 |
| Диапазон, дБм | -60...+26 |
| Дисплей | LCD |
| Объем памяти | 2 800 записей |
| Интерфейсы | USB |
| Источник питания | Аккумуляторная батарея (2хАА) |
| Время работы | Не менее 8 часов |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 80x50x140 |
| ВЕС, КГ | 0,4 |
| Условия эксплуатации | |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -25 до 70 |
| Температура эксплуатации, °C | от -10 до 60 |
| Комплект поставки | |
| Комплект поставки | ТОПАЗ-7220-A - 1 шт Зарядное устройство - 1 шт Футляр-сумка - 1 шт Руководство по эксплуатации - 1 шт Диск с ПО - 1 шт Калибровочный лист - 1 шт Кабель RS-232 для подключения прибора к ПК - 1 шт Защитный чехол для прибора - 1 шт |
