Описание

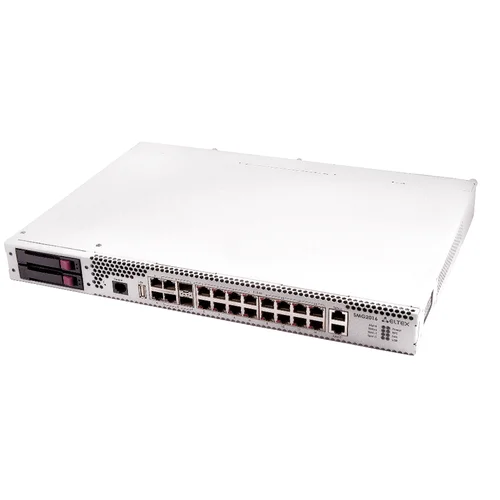

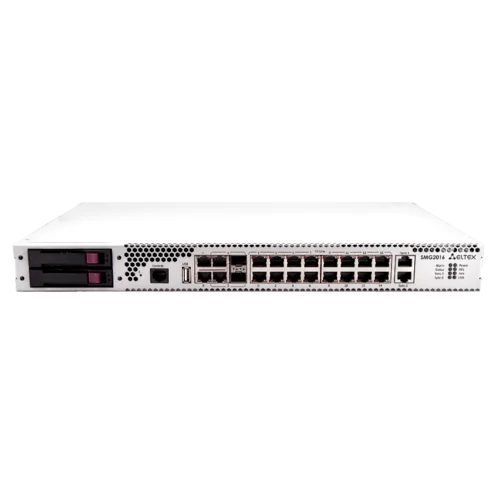

Гибридная платформа SMG-2016 может использоваться в качестве транкового шлюза для сопряжения сигнальных и медиапотоков TDM и VoIP-сетей, IP-АТС с поддержкой функций ДВО и СОРМ, а также выступать универсальным решением для построения инфокоммуникационных сетей связи нового поколения. Широкая функциональность, строгое соответствие стандартам и высокая надёжность операторского класса позволяют решать на базе SMG-2016 большинство возникающих у операторов и сервис-провайдеров задач.
Масштабирование
SMG-2016 обеспечивает возможность равномерного распределения инвестиций на масштабирование в течении всего периода реализации проекта. Шлюз поддерживает до 16 потоков Е1 (ОКС7, PRI) и до 768 каналов VoIP.
Надёжность операторского класса
Современный процессор Quad-Core ARMv7 Marvell Armada-XP, равномерное распределение нагрузки между субмодулями, резервирование источников питания, возможность объединения двух платформ SMG-2016 в кластер, а также использование современных технологий на базе параллельных вычислений обеспечивают высокий уровень отказоустойчивости платформы SMG-2016 с автоматическим переключением на резервный элемент в случае отказа любого субмодуля системы, а также модуля питания.
Функциональная совместимость
Строгое соответствие требованиям современных протоколов, рекомендаций и стандартов обеспечивает 100% функциональную совместимость SMG-2016 с различным оборудованием: цифровыми АТС, IP-АТС, Softswitches, VoIP-шлюзами, SIP-телефонами, программными SIP-клиентами и др.
Транскодирование медиапотоков
Аппаратный транскодинг на базе медиакодеков Mindspeed Technologies позволяет согласовывать медиапотоки с различными VoIP-кодеками.
IP-АТС c поддержкой ДВО и СОРМ
Дополнительные опции для шлюза SMG-2016 позволяют использовать его в качестве полнофункциональной IP-АТС до 3 000 SIP-абонентов с поддержкой широкого набора ДВО, а также полным соответствием требованиям нормативных документов по СОРМ. Программный модуль IP-АТС ECSS-10 предназначен для быстрого развёртывания VoIP-узла связи с минимальными капитальными затратами (CAPEX). Наличие всех видов сертификатов на семейство продуктов ECSS-10 позволяет использовать IP-АТС ECSS-10 на базе транкового шлюза SMG-2016 в качестве АТС любого уровня с последующей приёмкой в эксплуатацию органами Россвязьнадзора и ФСБ.
Интеллектуальная защита IP-сетей
В транковом шлюзе SMG-2016 реализована интеллектуальная защита от несанкционированных внешних подключений SIP-абонентов (fail2ban, iptables, white/black lists и др.). Для дополнительной защиты при подключении к публичным IP-сетям предусмотрена совместимость с пограничными контроллерами сессий (например, SBC-1000), выполняющими функции межсетевых экранов для VoIP-сетей.
RADIUS-маршрутизация
Интеллектуальная маршрутизация вызовов на основе ответов биллинговой системы по протоколу RADIUS позволяет строить гибкие правила для обработки вызовов.
Управление вызовами
– Взаимодействие со STUN-сервером на SIP-интерфейсе
– Маршрутизация по номеру вызываемого (CdPN) и вызывающего (CgPN) абонента
– Модификация номера до и после маршрутизации
– Запись разговоров по параметрам* (опционально)
– Использование нескольких планов нумерации
– Ограничение количества линий на абонента
– Настройка режима обслуживания абонента
– Выключение транк-группы из работы
– Управление вызовом через RADIUS
– Прямое проключение транк-групп
– Поддержка СОРМ (опционально)
– Префикс на несколько транк-групп
Голосовые кодеки
– G.711 (a-law, µ-law), G.729 (A/B), G.723.1, G.726 (32 kbps)
Поддержка факсов
– T.38 Real-Time Fax, G.711 (a-law, µ-law) pass-through
Голосовые стандарты
– VAD (детектор активности речи)
– CNG (генерация комфортного шума)
– AEC (эхо компенсация, рекомендация G.168)
Качество обслуживания (QoS)
– Назначение Diffserv и приоритетов 802.1р для SIP и RTP*
– Динамический и статический джиттер-буфер
– Ограничение скорости исх./вх. трафика*
DTMF
– Передача методами INBAND, RFC 2833, SIP INFO
Биллинг
– Запись биллинговой информации в CDR-файл, параллельная запись CDR-файла на локальный HDD-диск и удаленный FTP-сервер
– RADIUS Accounting
– Поддержка различных биллинговых систем:Hydra Billing, LANBilling, PortaBilling, NetUP, BGBilling (возможна интеграция с другими системами)
Гибкость
– Выгрузка-загрузка конфигурации одним файлом
– Создание нескольких сетевых интерфейсов для телефонии (SIP, RTP) с разными IP-адресами
– Работа с несколькими планами нумерации
– Резервирование сигнального канала ОКС7
– Контроль активности разговорного соединения (по наличию RTP или RTCP)
TDM протоколы
– ОКС7
– PRI (Q.931)
– Q.699 (взаимодействие PRI и ОКС7)
– V5.2 LE*
– V5.2 AN*
IP протоколы
– SIP, SIP-T/SIP-I
– H.323
– SIGTRAN*
– H.248*
Емкость
– до 768 каналов VoIP
– до 16 потоков E1 (RJ-48)
Производительность
– Максимальная интенсивность нагрузки - 120 cps
– Quad-Core процессор Quad-Core ARMv7 based Marvell Armada-XP 1.6 GHz
– Оперативная память 4,096 Gb
Интерфейсы
– 16 портов E1 (RJ-48)
– 2 порта 10/100/1000Base-T (RJ-45) / 1000Base-X(SFP)
– 2 порта 10/100/1000Base-T (RJ-45)
– 2 слотоместа для SATA HDD форм-фактора 2,5'’
Управление и мониторинг
– Мониторинг каналов потоков Е1 и VoIP в web-интерфейсе
– Аварийное логирование с возможностью сохранения логов на syslog-сервере
– Хранение трассировок на HDD-накопителе
– Информирование об авариях по SNMP
Безопасность
– Черный и белый списки IP-адресов для регистрации
– Вывод в syslog всех попыток доступа к устройству
– Автоматическая блокировка по IP-адресу после неуспешных попыток регистрации
– Список разрешенных IP-адресов для доступа к управлению устройством
– Разграничение прав доступа admin / user
– Контроль IP-адреса адреса источника встречного RTP-потока
– Аутентификация абонентов на RADIUS-сервере и SIP registrar
– Digest-авторизация (RFC 5090, Draft-Sterman)
Расширенный функционал SIP/SIP-T/SIP-I
– Регистрация и аутентификация до 3000 SIP-абонентов (опционально)
– Взаимодействие SIP и SIP-T/SIP-I
– Регистрация SIP-транков
– Upper Registration
– STUN-сервер
Дополнительные виды обслуживания (опционально)
– Различные виды переадресации (Call Forward)*
– Переадресация по недоступности (CFOS)
– Переадресация по неответу (CFNR)
– Переадресация безусловная (CFU)
– Переадресация по занятости (CFB)
– Передача вызова (Call Transfer)*
– Музыка на удержании (MOH)*
– Удержание вызова (Call Hold)*
– Группа вызова (Call Hunt)*
– Перехват вызова (Call Pickup)*
– Запись разговоров (Call Recording)*
– Интерактивное голосовое меню (IVR)*
– Индикатор занятости линии (Busy Lamp Field)*
* Не поддерживается в текущей версии ПО
Субмодульная конструкция шлюза позволяет гибко изменять емкость, а минимальное количество типов модулей упрощает расширение и модернизацию системы. SMG-1016M является оптимальным надежным решением для задач обновления, построения и миграции телекоммуникационной инфраструктуры из ТфОП в NGN.
| Платформа (шасси) SMG-2016 без модулей в комплекте | |
|---|---|

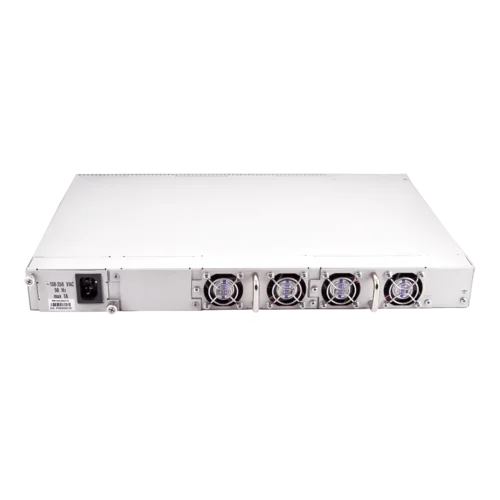

| Шасси транкового шлюза SMG-2016: 4 слота для субмодулей М4Е1, 6 слотов для субмодулей SM-VP-M300, 2 слота для модулей питания PM150-220/12 и PM75-48/12 |
SMG-2016 |
| Модули для платформы SMG-2016 | |
|---|---|
| Субмодуль SM-VP-M300 с поддержкой до 128 каналов VoIP (G.711) |
SM-VP-M300 |
| Субмодуль М4Е1 с поддержкой до 4-х потоков Е1 |
M4E1 |
| Модуль питания PM150-220/12, 220V AC, 150W |
PM150-220/12 |
| Модуль питания PM75-48/12, 48V DC, 75W |
PM75-48/12 |
| Опции для платформы SMG-2016 | |
|---|---|
| Опция SMG2-PBX-3000 для активации модуля ECSS-10 на 3000 SIP-регистраций с поддержкой функции BLF на цифровом шлюзе SMG-2016 |
SMG2-PBX-3000 |
| Расширение опции SMG2-PBX-3000: опция SMG2-VAS-1000 для активации стандартного набора ДВО на 1000 абонентов на цифровом шлюзе SMG-2016 |
SMG2-VAS-1000 |
| Расширение опции SMG2-PBX-3000: опция SMG2-SORM для активации функционала СОРМ для ECSS-10 на базе цифрового шлюза SMG-2016 |
SMG2-SORM |
| Опция SMG2-H323 для активации протокола H.323 (без функции Gatekeeper) на шлюзе SMG-2016 |
SMG2-H323 |
| Опция SMG2-RCM для активации функционала Radius CallManagement на шлюзе SMG-2016 |
SMG-RCM |
| Опция SMG2-VNI-40 для расширения количества VLAN-интерфейсов на шлюзе SMG-2016 до 40 |
SMG2-VNI-40 |
|
Опция SMG2-REC для активации функционала централизованной записи разговоров
(CallRecording) на цифровом шлюзе SMG-2016
|
SMG2-REC |
Характеристики
| Характеристики | |
|---|---|
| Тип линий | PRI |
| Количество линий (SIP аккаунтов) | 16 |
| Скорость и дуплекс | 10/100/1000 Мбит/c. |
| Поддержка сетевого подключения | Static IP DHCP |
| Безопасность | SRTP Web листы доступа RADIUS login |
| QoS | 802.1p |
| Дополнительные виды обслуживания | Ожидание вызова Call park АОН Переадресация вызова Режим не беспокоить (DND) Удержание вызова |
| Аудио конференц-связь | 3-х сторонняя конференция |
| Поддержка FAX-over-IP | G.711 Pass-through; T.38 |
| DTMF | In-band / RFC2833 / SIP Info |
| Управление | Web |
| Индикаторы активности | сеть; питание; линии |
| USB | да |
| Материал корпуса | металл |
| Цветовая гамма | серый |
