Назначение
Кондиционер предназначен для регулирования температуры внутри телекоммуникационных шкафов, с целью обеспечения благоприятных условий работы установленного в шкаф оборудования в любое время года в независимости от погодных условий. Контур охлаждения смонтирован в форме неразборной герметичной системы. Установленные вентиляторы являются неразборными, рабочие механизмы которых защищены от попадания влаги и пыли.
Принцип работы
В кондиционере охлаждение и осушение рециркуляционного воздуха выполняется посредством холодильной машины непосредственного испарения. Благодаря полному разделению наружного (конденсатора) и внутреннего (испарителя) воздушных потоков, в кондиционируемом модуле поддерживается необходимая степень чистоты воздушной среды и способствует облегчению выполнения регламентных работ. Нагрев поступающего воздуха в зимнее время достигается за счет нагрева встроенного нагревателя. Модельный ряд кондиционеров заправляется хладагентом R134a.
Кондиционер оснащен интеллектуальной системой управления, что позволяет установить в нем нужную температуру и он будет самостоятельно охлаждать либо подогревать воздух внутри шкафа.
Защита от атмосферных воздействий
При установке в конструкцию телекоммуникационного климатического шкафа кондиционер требует дополнительную защиту от атмосферных воздействий. Обычно кондиционер устанавливается на дверь шкафа с защитой кондиционера кожухом двери. Имеет коррозийнностойкое герметичное исполнение, окрашен порошковой полимерной краской внешнего исполнения, цвет RAL7035.
Управление и мониторинг
Кондиционеры серии SNR-ACC оснащены интерфейсом RS-485 для удаленного мониторинга и управления по протоколу Modbus RTU. Для легкой интеграции в системы автоматизации разработан драйвер для контроллеров мониторинга серии SNR-ERS, который дает возможность:
- Управлять режимами работы кондиционера (ручной/автоматический, нагрев/охлаждение);

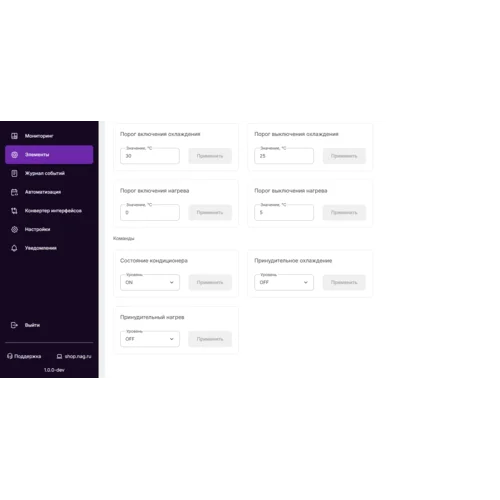

- Считывать и вносить изменения в уставки температуры для поддержания оптимального климатического режима;
- Контролировать статус работы элементов кондиционера;

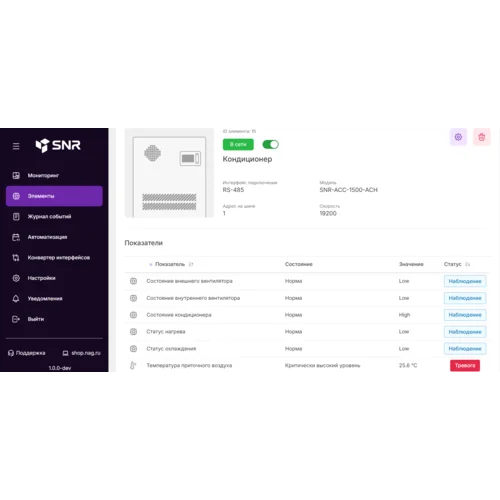

- Устройства SNR-ERS обеспечивают управление через web-интерфейс, а также передачу данных в системы мониторинга по сети Ethernet с использованием протоколов, таких как SNMP (v1, v2c, v3), HTTPS (TLS 1.0, 1.1, 1.2). Подробнее см. в сопутствующих товаров серию контроллеров SNR-ERS.
Габаритные размеры кондиционера
| Общие | |
|---|---|
| Тип кондиционера | Для климатических шкафов |
| Охлаждающая мощность, Вт | 500 |
| Мощность обогрева, Вт | 320 |
| Напряжение, В | 220 AC |
| Потребляемая мощность, Вт | 320 |
| Требуемая мощность с учетом нагревателя, Вт | 650 |
| Расход воздуха внутреннего блока, м3/ч | 120 |
| Тип используемого хладагента | R134a |
| Уровень защиты IP | IP55 |
| Уровень шума, dB(A) | 55 |
| Диапазон рабочих температур, ºC | от -5 до +50 |
| Вес, Кг. | 18 |
| Габаритные размеры (ШхГхВ), мм | 353.4x164.6x583.4 |
