DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

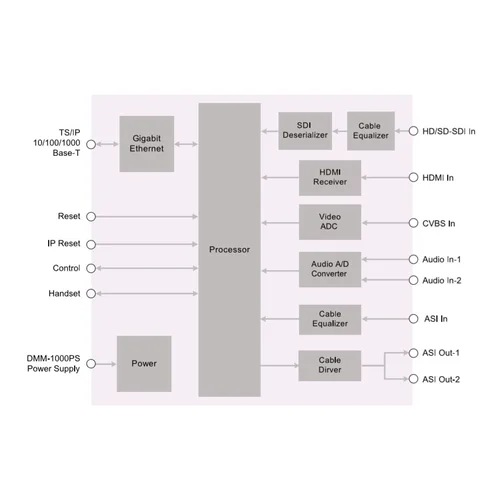

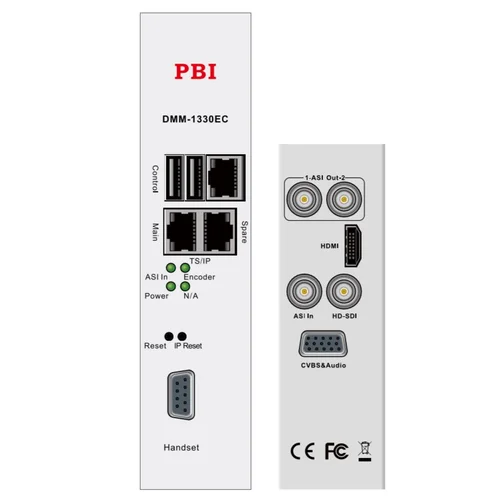

Модуль кодера DMM-1330EC-40 позволяет энкодировать одну программу с разрешением изображения SD кодеком MPEG-2 или H.264. Входной видеосигнал можно подать на аналоговый вход CVBS либо на цифровые входы SD-SDI и HDMI, входной аудиосигнал можно подать на разъём RCA. Энкодированный сигнал можно вывести через порты ASI и TSoIP. Устройство поддерживает редактирование таблиц SDT и NIT, а также может вложить выходной SPTS поток в поток MPTS, приходящий на входы ASI и TSoIP. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Технические характеристики:
| Видео | |
| Интерфесы | SD-SDI, HDMI, CVBS |
| Стандарт | H.264 / AVC / MPEG-2 MP@ML |
| Полоса пропускания | 300 кбит/с ... 20 Мбит/с |
| Битрейт выходного потока | 0,6...8 Мбит/с |
| Соотношение | 4:3/16:9 |
| Аудио | |
| Аудио |
SDI/HDMI вложенный звук Аналоговый левый/правый AES/EBU |
| Поддерживаемые кодики |
MPEG1 Layer II MPEG-2/4 AAC-LC/HE-AAC (V1, V2) |
| Битрейт выходного потока |
MPEG1 Layer II: 64...384 кбит/с (стерео), 32...192 кбит/с (моно) MPEG2/4 AAC-LC: 48...512 кбит/с (стерео), 24...256 кбит/с (моно) MPEG2/4HE-AAC (V1, V2): 32...256 кбит/с (стерео), 16...128 кбит/с (моно) |
| Частота дискретизации | 48 кГц |
| ASI порты | |
| Тип коннектора | 1 х BNC, 75 Ом |
| Длина пакета | 188/204 байт |
| Уровень сигнала |
Вход: 200...880 мВ Выход: 800 ± 80 мВ |
| TS/IP Duplex | |
| Стандарт | IEEE 802.3, 10/100/1000 Base-T |
| Пропускная способность | 160 Мбит/с (вход 80 Мбит/с, выход 80 Мбит/с) |
| Протокол | UDP/RTP |
| IGMP | v2,v3 |
| TS/IP IPTV/Multiple DVB | |
| Стандарт | IEEE 802.3, 10/100/1000 Base-T |
| Пропускная способность | 200 Мбит/с |
| Протокол | UDP/RTP |
| IGMP | v2,v3 |
| Управление | |
| Протокол | SNMP |
| Etherner коннектор | 1 х RJ-45, 10/100 Base-T |
| D-Sub | 15-pin D-Sub коннектор для программатора |
| Общие | |
|---|---|
| Серия устройств | DMM-1100 |
