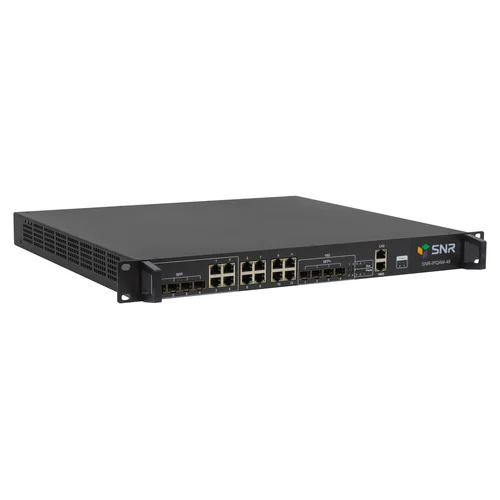

SNR-IPQAM-48 представляет собой универсальное устройство, которое объединяет мультиплексор, скремблер и модулятор в одном корпусе с максимальным выходом до 192 QAM несущих DVB-C (за счет дополнительных карт расширения). Благодаря встроенному коммутатору он может обрабатывать оптический сигнал c полосой до 10 Гбит для работы в качестве модулятора QAM с большим числом несущих.

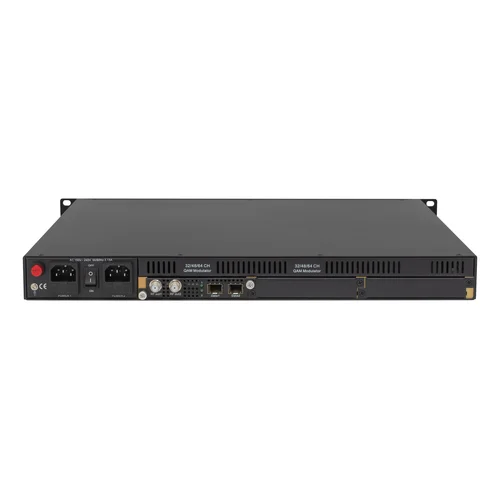

Модулятор оснащен 3 слотами для карт расширения: 32-канальной, 48-канальной или 64-канальной карты QAM модуляции и 2 несъемными блоками питания AC 220 В
Основные особенности:

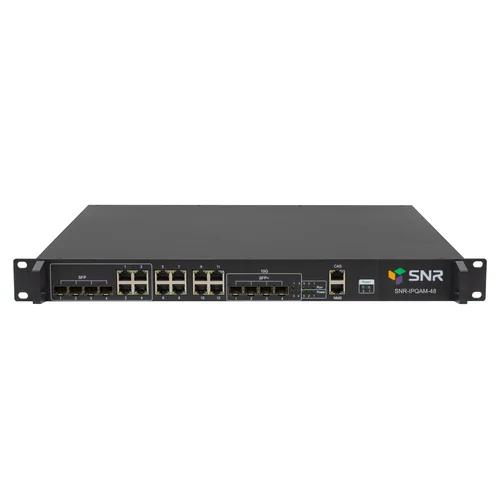

- Поддержка 4 портов SFP+ (10G)/SFP(1G) и 12 портов GE для ввода и вывода с передней панели, SFP и GE порты 1-4 находятся в одной рабочей группе (выберите один из соответствующих SFP или GE-портов) или 2 порта SFP для ввода и вывода с дополнительной карты 64 QAM
- Высокая плотность, модульная конструкция, 1U максимум на 2 карты расширения
- Поддержка мультиплексора и скремблера с одновременным шифрованием до 6 CAS
- Максимум до 192 несмежных QAM несущих на выходе в зависимости от применяемых карт
- Поддерживает точную настройку PCR, фильтрацию CA, переназначение PID и редактирование PSI/SI
- Управление через Web-интерфейс
Характеристки:
|
Вход |
IP-вход |
Максимум 1024 IP-адреса на карту через порты 4 SFP+, 4 SFP и 12 портов GE на передней панели, 2 порта SFP в каждой карте расширения |
|
|
Скорость передачи |
Максимум 9600 Мбит/с для каждого порта 10G SFP+/SFP |
||
|
Транспортный протокол |
TS по UDP/RTP, unicast и multicast, IGMP V2/V3 |
||
|
Мультиплексор |
Макс. переразмещение PID |
256 на каждый выходной канал |
|
|
Функции |
Переразмещение PID (авто/вручную опционально) |
||
|
Точная настройка PCR |
|||
|
Автоматическая генерация таблицы PSI/SI |
|||
|
Скремблер |
Максимум CAS |
6 |
|
|
Стандарт скремблирования |
ETR289, ETSI 101 197, ETSI 103 197 |
||
|
Подключение |
Локальное/удаленное |
||
|
Модуляция |
Стандарт модуляции |
EN300 429/ITU-T J.83A/B/C |
|
|
Созвездие |
J.83A |
Созвездие: 16/32/64/128/256QAM |
|
|
Полоса пропускания: 8 MГц |
|||
|
J.83B/C |
Созвездие: 64/256QAM |
||
|
Полоса пропускания: 6 MГц |
|||
|
Несущие QAM |
Выход 32/48/64/96/112/128/144/160/176/192 несмежных несущих, |
||
|
Символьная скорость |
3600~7000 Кс/с, шаг 1 Кс/с 5057 Кс/с (J.83B, 64QAM) ; 5361 Кс/с (J.83B, 256QAM) |
||
|
Модуляция |
16, 32, 64, 128, 256 QAM |
||
|
FEC |
РС (204, 188) |
||
|
RF-выход |
Интерфейс (на одну карту) |
2 RF выхода для 32/48/64 несущих на карте, 75Ом. |
|
|
Диапазон частот |
50~960 МГц, шаг 1 кГц |
||
|
Выходной уровень |
-20 дБм~+10 дБм (87~117 дБ мкВ), шаг 0,1 дБ |
||
|
MER |
≥ 40 дБ |
||
|
Выход TS |
На каждую QAM-карту |
32/48/64 IP выходов UDP/RTP/RTSP, unicast/multicast, через SFP+/SFP порты 1-4 или 12 GE порты на передней панели |
|
|
Система |
Управление через web-интерфейс |
||
|
Общие |
Размеры |
480мм*440мм*44.5мм (ШxДxВ) |
|
|
Температура |
0~45℃ (эксплуатация), -20~80℃ (хранение) |
||
|
Источник питания |
2 несъемных блока питания AC 220 В±10%, 50/60 Гц | ||
|
Потребление |
200 Вт (3 QAM-карты) | ||

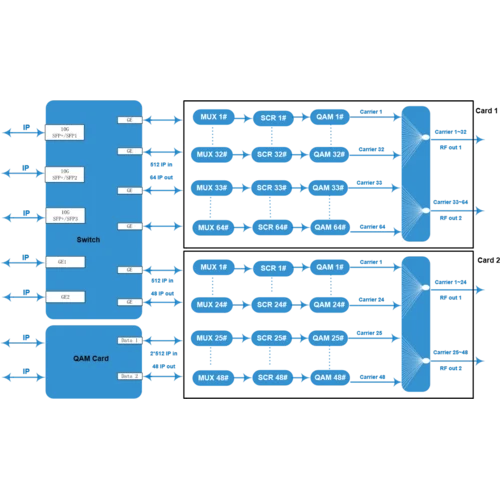

Диаграмма внутренних алгоритмов (в примере: карты 64QAM + 48QAM)
Схема расстановки несущих (карта 64QAM)
| Характеристики | |
|---|---|
| Шасси | 1U |
| RF-выход | |
| Формат модуляции | 16QAM, 32QAM, 64QAM, 128QAM, 256QAM |
| Количество несущих | 48 |
| Выходной уровень, дБмкВ | 87-117, шаг 0,1 дБ |
| Стандарты ТВ-вещания | DVB-C |
| Рабочий диапазон частот, МГц | 50-960 |
| Рабочая полоса частот, МГц | 384 на каждый RF-выход |
| Общие характеристики | |
| Габариты, мм | 480 × 440 × 44.5 |
| Потребляемая мощность, Вт | 200 |
| Система телевещания | Цифровая |
| Тип оборудования | Модулятор |
| Входные характеристики | |
| IP-интерфейсы | 12 x GbE, RJ45 / 4 x GbE, SFP; 4 x 10GbE, SFP+ |
| Максимальный битрейт на порт, Мбит/с | 9600 |
| TSoverIP | |
| Поддерживаемые протоколы | UDP, RTP |
