Описание

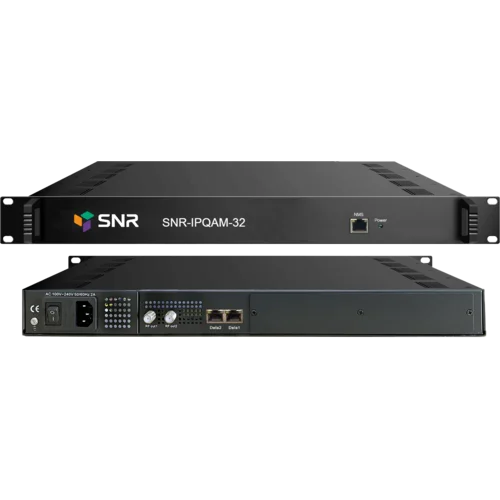

SNR-IPQAM-32 - это IP-мультиплексор, скремблер и QAM-модулятор в одном устройстве. Благодаря встроенному модулю ремультиплексора может производить мультиплексирование входных IP потоков в 32 выходных потоков DVB-C в режиме реального времени. SNR-IPQAM-32 также поддерживает вещание смультиплексированных потоков на IP-порт и выход QAM одновременно, скремблирование, редактирование данных PSI/SI и расстановку несущих в смежных и несмежных частотах. SNR-IPQAM-32 можно использовать в сетях КТВ операторов, для обеспечения сервиса VoD, сегментах SOHO, HoReCa и т. д.
Основные характеристики:
- Шасси 1RU;
- 2 RF порта до 32 несущих QAM в полосе 384 МГц на каждый выход, диапазон выходных частот 50-960 МГц, шаг 1 кГц;
- Соответствует стандартам DVB-C (EN300 429), ITU-T J.83A/B/C и GB / T170;
- Диапазон символьной скорости: 5000...7000 кСимв/сек;
- Поддержка 5 форматов QAM: 16QAM, 32QAM, 64QAM, 128QAM и 256QAM;
- Два входных Ethernet порта, резервирование 1+1;
- Гибкие режимы смежных и несмежных несущих;
- Поддерживает интеллектуальное удаление пустых пакетов и автозаполнение потока;
- Поддержка добавления таблиц NIT, CAT, SDT, BAT;
- Поддержка мониторинг битрейта получаемых потоков в режиме реального времени;
- Поддержка фильтрации PID, ремапинг и обновление таблиц PSI/SI;
- Поддержка приема потока передачи данных UDP;
- Поддержка multicast и unicast адресации;
- Поддержка приема потоков в режимах SPTS/MPTS/DATA;
- Поддержка коррекции PCR, PCR-джиттера на выходе менее 200 нс.
Характеристики:
| Общие | Шасси | 1RU |
| Размеры | 420 х 440 х 44.5 мм | |
| Вес | 3 кг | |
| Электропитание | Блок питания | AC 220 В±10%, 50/60 Гц |
| Потребление | 15.4 Вт | |
|
Требования к окружающей среде |
Рабочая температура | 0°C...40°C |
| Температура хранения | -20°C...75°C | |
| Влажность | 0...95% | |
| Управление | ETH | 100/1000BaseT, RJ-45 |
| Тип | Web интерфейс в браузере | |
| Поддерживаемые браузеры | Firefox, IE9.0 и выше | |
| SNMP | SNMP v1-3 | |
| Вход | Сервис VOD | Протокол NGOD D6 |
| Порты | 2 транспортных порта | |
| Интерфейсы | 1000Base-T, RJ-45 | |
| Мксимальный битрейт на каждый порт | 840 Мбит/с | |
| Формат данных | TS over UDP/RTP | |
| Поддержка MPTS, SPTS и DATA | ||
| IP unicast и multicast | ||
| Выход | Порты | 2 RF |
| Тип интерфейса | F-тип (female) | |
| Количество QAM несущих | 32 | |
| Формат модуляции | 16QAM / 32QAM / 64QAM / 128QAM / 256QAM, ITU-T J.83 Annex-A/B/C | |
| Частотный диапазон | 50...960 МГц | |
| Расстановка несущих в полосе | 384 МГц на каждый RF порт | |
| Символьная скорость | 5000~7000 Ксим/с, с шагом 1Ксим/с | |
| Выходной уровень | 87...117 дБмкВ, шаг 0,1 дБ | |
| Качественные показатели | MER > 40дБ, CNR > 43дБ | |
| TS IP выход | 32 IP UDP/RTP/RTSP потоков на выходе, unicast/multicast, 2x100/1000Base-T (Data1,2) Ethernet порта, RG-45 | |
| Обработка данных | Анализ PSI | Поддержка до 32 PMT в MPTS, каждая PMT таблица - дo 8 PID |
| Режим мультиплексирования | Поддержка ремапинга PID в 32 QAM потока | |
| Поддержка добавления данных SI | ||
| Коррекция PCR | PCR джиттер на выходе менее 200 нс |

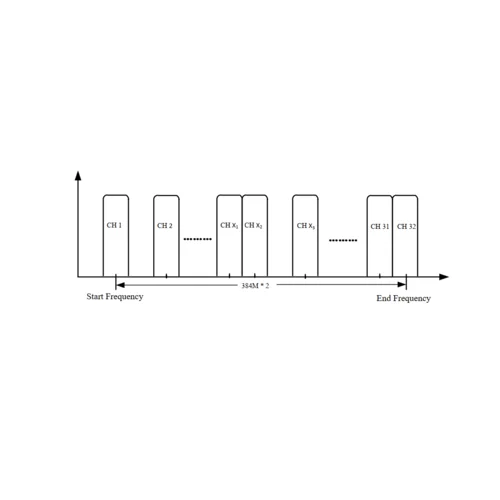

Схема расстановки несущих:

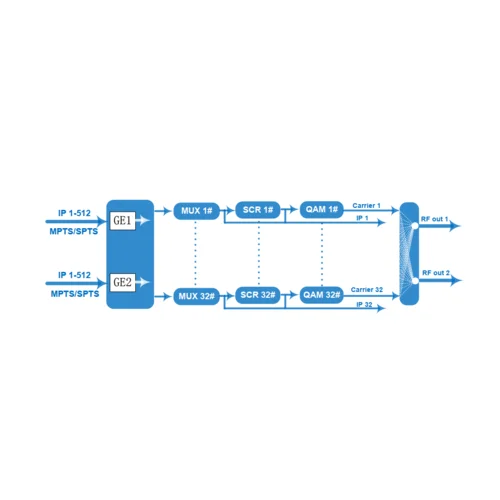

Блок-схема работы внутренних алгоритмов
Характеристики
| Характеристики | |
|---|---|
| Шасси | 1U |
| RF-выход | |
| Формат модуляции | 16QAM, 32QAM, 64QAM, 128QAM, 256QAM |
| Количество несущих | 32 |
| Независимая расстановка частот | Да |
| Выходной уровень, дБмкВ | 87-117, шаг 0,1 дБ |
| Стандарты ТВ-вещания | DVB-C |
| Рабочий диапазон частот, МГц | 50-960 |
| Рабочая полоса частот, МГц | 768 |
| Количество RF выходов | 2 |
| Общие характеристики | |
| ВЕС, КГ | 5 |
| Потребляемая мощность, Вт | 300 |
| Система телевещания | Цифровая |
| Тип оборудования | Модулятор |
| Входные характеристики | |
| IP-интерфейсы | 2 х 1000Base-T, RJ45 или SFP |
| Максимальный битрейт на порт, Мбит/с | 840 |
| Входные параметры | 512 × 2 IP потоков, 2х1000Base-T, RG-45 или SFP |
| Макс. количество транспортных потоков | 1024 |
| TSoverIP | |
| Поддерживаемые протоколы | UDP, RTP |
| Выходные характеристики | |
| PID remapping | 256 на канал |
| Коррекция PCR | Да |
| Генерация таблиц PSI/SI | Да |
| Max simulscrypt CA | 4 |
