DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

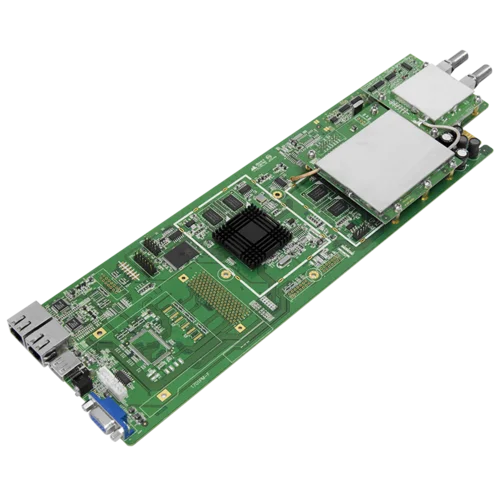

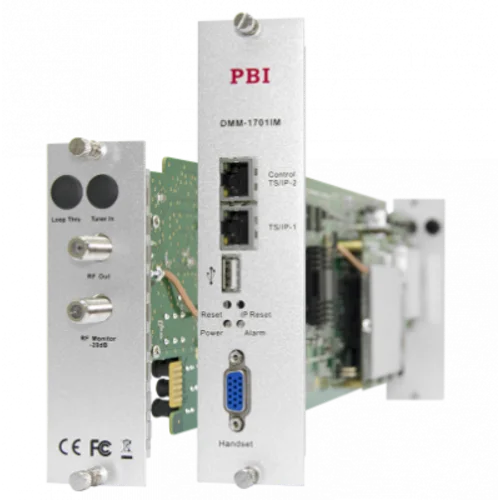

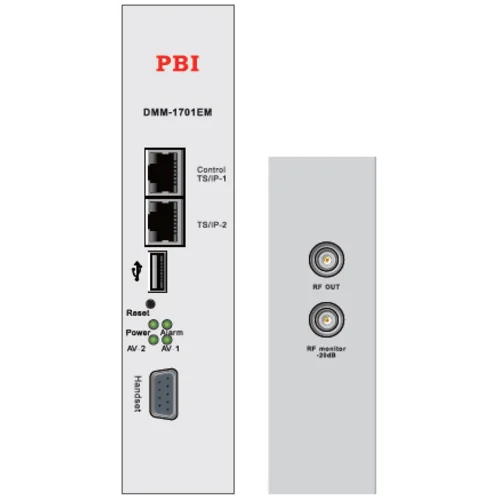

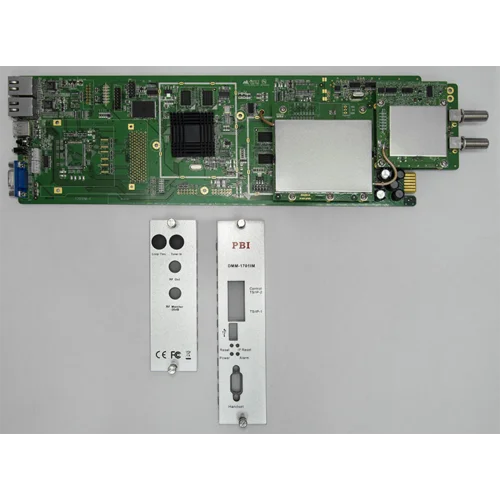

Модуль IPTV -> PAL D/K трансмодулятора DMM-1701IM-04 позволяет принять SPTS/MPTS потоки через вход TSoIP и сформировать 2 смежные аналоговые несущие со стандартом цветности PAL D/K. Поддерживаемые видеокодеки - MPEG-2 и H.264 с разрешением изображения SD либо HD. Рекомендуется использовать потоки с режимом битрейта CBR либо VBR с небольшой разбросом. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Технические характеристики
| Вход TSoIP | |
| Количество и тип разъёма | 2 х RJ-45, 10/100M |
| Поддерживаемые виды потоков | multicast/unicast, MPTS/SPTS |
| Поддерживаемые протоколы | UTP, RTP |
| Аналоговый модулятор видео | |
| Стабильность несущей видео частоты |
VHF: △f ≤ 5 кГц UHF: △f ≤ 10 кГц |
| Глубина видео-модуляции | 77.5 ... 97.5% |
| Неравномерность АЧХ | ≤ 2 дБ |
| Дифференциальное усиление | ≤ 7 % |
| Дифференциальная фаза | ≤ 5° |
| Отношение сигнал/шум | ≥ 45 дБ |
| Задержка сигналов цветности/яркости | △τ ≤ 45 нс |
| Аналоговый модулятор аудио | |
| Девиация ЧМ несущей |
40 ... 160 кГц |
| Передаточное отношение аудио | 1,5 дБ (40 Гц ...15 кГц) |
| Total harmonic distortion (THD) | ≤ 1.2% (тон 1 кГц с ЧМ девиацией 60 кГц) |
| Отношение сигнал/шум | ≥ 55 дБ |
| Предыскажение аудио | 50 мкс |
| ВЧ выход | |
| Количество и тип разъёма | 1 x F female 75 Ом (основной выход) и 1 x F female 75 Ом (тестовый выход -20 дБ) |
| Диапазон частот | 48 ... 860 МГц с шагом 10 кГц |
| Уровень выходного сигнала | 100 ± 3 дБмкВ на каждую несущую |
| Диапазон регулировки выходной мощности | 0 ... 18 дБ с шагом 1 дБ |
| Выходные возвратные потери |
VHF ≥ 12 дБ UHF ≥ 10 дБ |
| Общие характеристики | |
| Потребляемая мощность | 30 Вт |
| Рабочая температура | 0 ~ +45 ℃ |
| Температура хранения | -10 ~ +50 ℃ |
| Относительная влажность | 20 ~ 90 %, без конденсата |
| Характеристики | |
|---|---|
| Серия устройств | DMM-1100 |
