DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

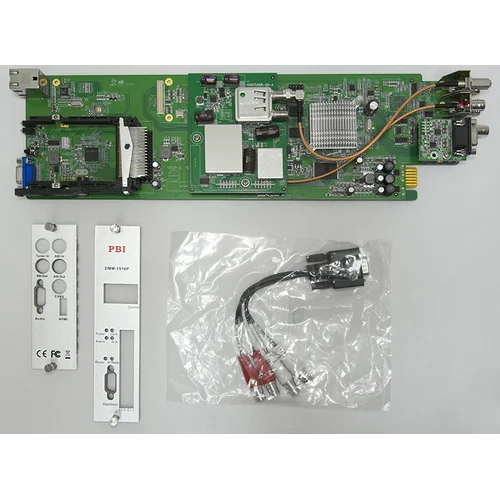

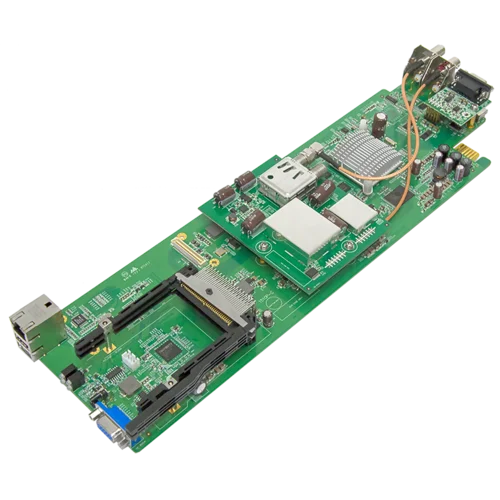

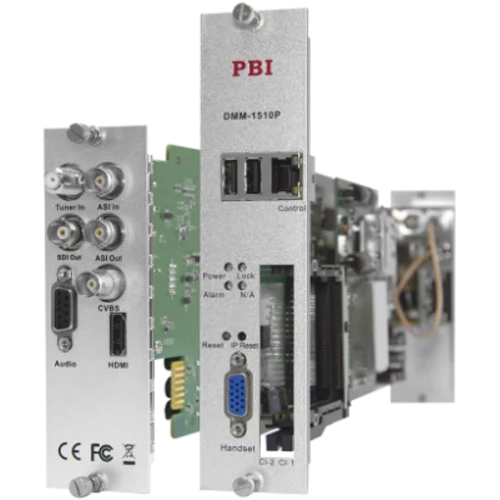

Модуль DVB-S/S2 демодулятора DMM-1510P-10S2 является профессиональным приёмником-декодером и позволяет принять сигнал 1 транспондера DVB-S/S2, дешифровать принятый транспортный поток при помощи CAM модулей, установленных в 2 CI слота, передать дешифрованный транспортный поток на выход ASI, а также декодировать одну из программ в принятом транспортном потоке и выдать сигнал на аналоговый выход CVBS и цифровой выход HDMI. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Особенности:
- 1 ВЧ вход, приём одного транспондера DVB-S/S2, проходной выход для каскадирования приёма;
- Декодирование одного сервиса (канала) из принятого транспортного потока;
- Поддерживаемые видеокодеки: MPEG-2, MPEG-4/H.264, HEVC/H.265;
- Поддерживаемые аудиокодеки: MPEG-1 Layer 1/2, MPEG-2 Layer-II LC-AAC, HE-AAC;
- Выходы видео: HDMI, CVBS (разъём BNC);
- Выходы аудио: аналоговый XLR (через переходник DB-9);
- 2 CI слота, декодирование BISS-1 и BISS-E;
- Резервирование транспортного потока между тюнером, входом ASI и TSoIP;
- 1 выход ASI для вывода принятого транспортного потока.
Технические характеристики:
| DVB-S2 демодулятор | |
| Диапазон входных частот | 950 - 2150 МГц |
| Уровень входного сигнала | -65 ... -25 дБм |
| Входной разъем | 1 x F female, 75 Ом |
| Символьная скорость | 2...45 Мсимв/с |
| Коэффициент сглаживания | 0,35 (QPSK) 0,2 (DSS) 0,35, 0,25, 0,2 (DVB-S2) |
| Скорость кодирования FEC | DVB-S2 QPSK: 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 8/10 DVB-S2 8PSK: 2/3, 3/4, 3/5, 5/6, 8/9, 9/10 DVB-S: 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 |
| Напряжение питания LNB | 13/18 В |
| Тоновый генератор LNB | 22 кГц |
| CI | |
| Тип разъёма | 2 x PCMCIA |
| ASI выход | |
| Тип разъема | 1 x BNC female, 75 Ом |
| Эффективная скорость потока | не более 200 Мбит/с |
| Аудио/видео выход | |
| Аналоговый видео/аудио выход | 1 x BNC / 1 х DB9 |
| Цифровой видео/аудио выход | 1 x HDMI |
| Управление | |
| Разъем Ethernet | 1 x RJ45, 10/100M, для NMS и обновления ПО |
| Протокол | SNMP, TCP/IP, HTTP |
| Общие | |
|---|---|
| Серия устройств | DMM-1100 |
| Стандарты ТВ-вещания | DVB-S/S2 |
