DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

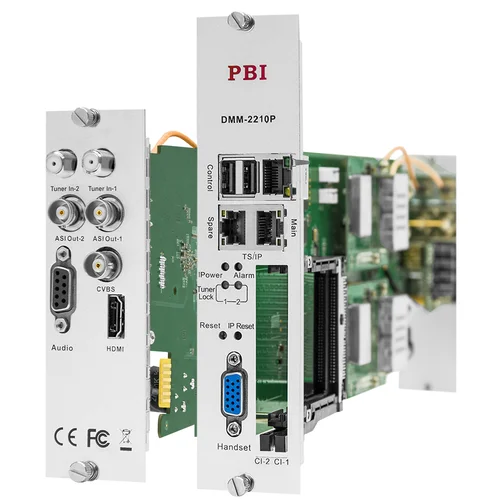

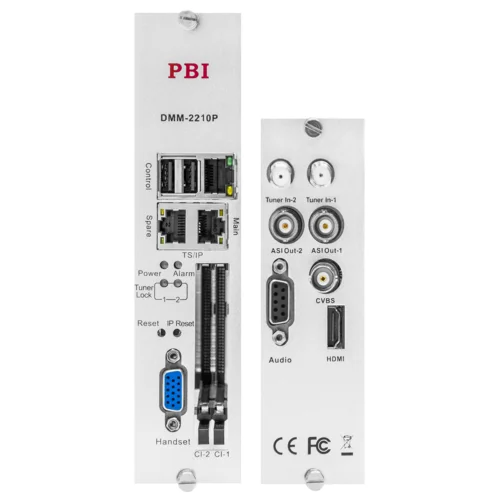

Модуль DVB-S/S2 демодулятора DMM-2210P-S2 является профессиональным приёмником-декодером и позволяет принять сигнал 2 транспондеров DVB-S/S2, дешифровать принятый транспортный поток при помощи CAM модулей, установленных в 2 CI слота, передать дешифрованный транспортный поток на выход ASI и TSoIP, а также декодировать одну из программ в принятом транспортном потоке и выдать сигнал на аналоговый выход CVBS и цифровой выход HDMI. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Особенности:
- 2 ВЧ входа, приём двух транспондеров DVB-S/S2;
- Декодирование одного сервиса (канала) из принятого транспортного потока;
- Поддерживаемые видеокодеки: MPEG-2, MPEG-4/H.264, HEVC/H.265;
- Поддерживаемые аудиокодеки: MPEG-1 Layer 1/2, MPEG-2 Layer-II LC-AAC, HE-AAC;
- Выходы видео: HDMI, CVBS (разъём BNC);
- Выходы аудио: аналоговый XLR (через переходник DB-9);
- 2 CI слота, декодирование BISS-1 и BISS-E;
- 2 выхода ASI для вывода принятого транспортного потока;
- 2 выхода GbE, вывод принятого транспортного потока в виде SPTS/MPTS потока UDP/RTP unicast/multicast.
Технические характеристики:
| DVB-S/S2 | |
| Диапазон входных частот | 950 ... 2150 МГц |
| Символьная скорость потока на входе | 2.0 ... 45 Мсимв/с |
| Уровень входного сигнала | -65 ... -25 дБм |
| Roll off Factor | 0.35 для QPSK; ; 0.35, 0.25, 0.2 для DVB-S2 |
| FEC | 1/2, 2/3, 3/4, 5/6, 6/7, 8/9, 8/10 для DVB-S2 QPSK |
| 2/3, 3/4, 3/5, 5/6, 8/9, 9/10 для DVB-S2 8PSK | |
| 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 для DVB-S QPSK | |
| LNB | 13/18 В (макс. 350 мA), 22 кГц |
| DiSEqC | DiSEqC 1.0 |
| Входной коннектор | 2 x F female, 75 Ом |
| Обработка TS | |
| Вход TS | Тюнер 1, Тюнер 2 или TS/IP вход |
| Выход TS | 2 независимых ASI выхода |
| Возможности Remux | Ремультиплексирование сервисов, редактирование PSI/SI |
| ASI выход | |
| Символьная скорость потока на выходе | до 160 Мбит/с |
| Стандарт | DVB-ASI, EN50083-9 |
| Входной коннектор | 2 x BNC, 75 Ом |
| CI интерфейс | |
| Тип | 2 х PCMCIA |
| Дескремблирование BISS | BISS-1,BISS-E |
| TS over IP | |
| Максимальная скорость |
80 Мбит/с - полный дуплекс с ProMPEG FEC 200 Мбит/с - полный дуплекс без ProMPEG FEC 600 Мбит/с на 32 SPTS (только на выход) |
| Протокол | UDP / RTP, Multicast / Unicast, IGMPv2, ARP |
| Multicast / Unicast | поддерживается до 32 сервисов на выходе |
| Входной коннектор | 2 x RJ45, 1000M |
| Декодер | |
| Стандарт видео |
MPEG-2 (MP@ ML for SD, MP@HL for HD) MPEG 4/H.264 AVS+ H.265/AVC high profile level 4.1 |
| Стандарт аудио |
MPEG-1 Layer-I/II MPEG-2 Layer-II LC-AAC, HE-AAC AC3, AC3+ |
| HDMI выход | |
| Стандарт | 1x HDMI 1.4 |
| Режимы работы | 1080P，1080i x 30, 1080i x 29.97, 1080i x 25, 720p x 60, 720p x 59.94, 720p x 50, 480p x 60, 576p x 50, 576i x 25, 480i x 29.97 |
| "Вложенное" аудио | 1 x Stereo |
| Аналоговый видео выход | |
| Тип коннектора | 1 x BNC female |
| Стандарт видео | NTSC, PAL, и SECAM |
| Битрейт | ≤ 50 Мбит/с |
| Аналоговый аудио выход | |
| Тип коннектора | Разъем DB9, 600Ω, DB-9 / XLR конвертер |
| Режим | Left, Right, Dual Mono, Stereo |
| Поддержка субтитров/VBI | |
| Субтитры | DVB/EBU |
| VBI | Teletext, WSS |
| Closed caption | EIA 608, EIA 708, EIA 608-to-708 |
| A/V выход | |
| Коннектор | HDMI, CVBS |
| Управление | |
| Протокол | SNMP, TCP/IP, HTTP |
| Ethernet коннектор | RJ45, 10/100M для NMS и обновления ПО |
| D-Sub | 15-pin D-Sub коннектор для программатора |
| Общие | |
|---|---|
| Серия устройств | DMM-1100 |
| Стандарты ТВ-вещания | DVB-S/S2 |
| Физические характеристики | |
| Потребляемая мощность, Вт | 20 |
