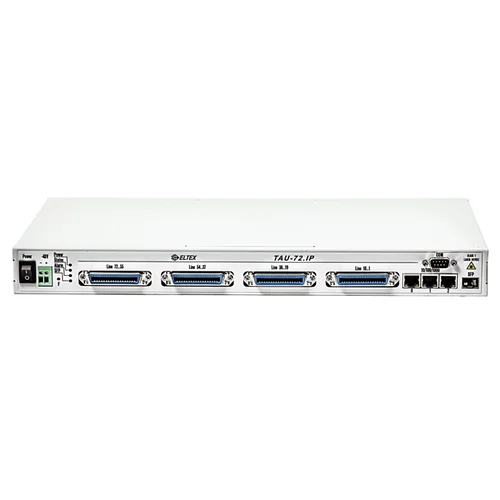

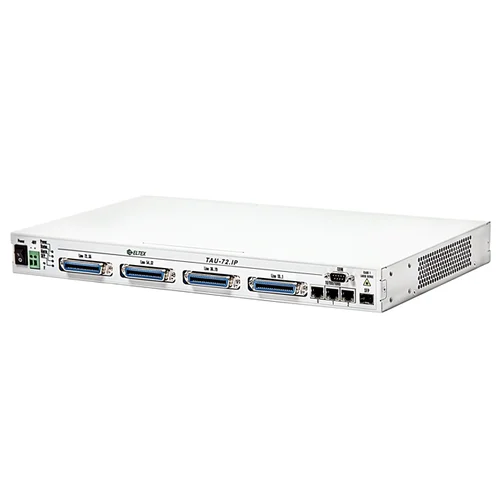

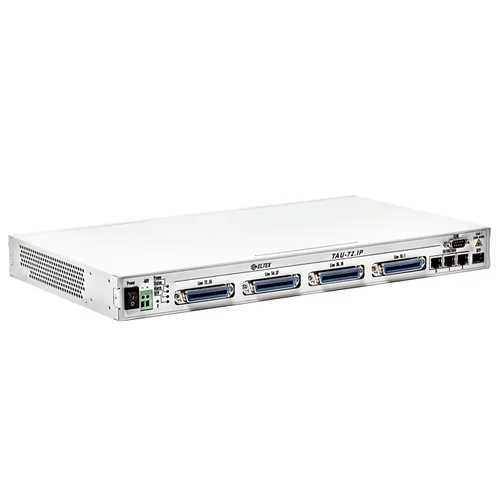

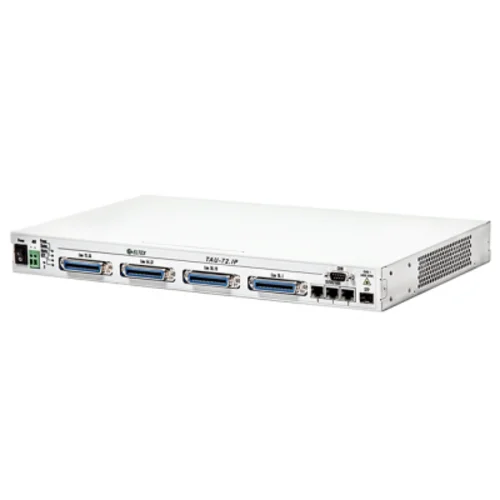

TAU-72.IP – абонентский шлюз IP-телефонии, предназначенный для передачи голосовой и факсимильной информации через IP-сети. Шлюз обеспечивает абонентов качественной телефонной связью с поддержкой дополнительных видов обслуживания: переадресация, ожидание вызова, трехсторонняя конференция, перехват вызова, групповой вызов, определитель номера и другие.
В устройстве реализована поддержка протоколов H.323, SIP/SIP-T, MGCP, H.248/MEGACO, всех основных речевых кодеков, применяемых в сетях IP-телефонии, функции эхо-компенсации, детектора тишины, генератора комфортного шума, приема сигналов DTMF. Высокая плотность портов и низкая стоимость позволяют осуществить экономичную модернизацию сети с сохранением существующих телефонных аппаратов и кабельной инфраструктуры.
Технические характеристики
Интерфейсы
- 1 порт 1000Base-X (1 слот для SFP-модуля)
- 3 порта 10/100/1000Base-T (RJ-45)
- 72 аналоговых порта FXS (разъем CENTRONICS-36). Необходим Кабель от АТС до кросса - 4/6/12/20/30м. (18х2)
Протоколы VoIP:
- SIP/SIP-T
- H.323
- H.248/MEGACO
- MGCP
Голосовые кодеки:
- G.729 (A, B)
- G.711 (a-law, μ-law)
- G.723.1 (6,3 кбит/с, 5,3 кбит/с)
- G.726
Поддержка факсов:
- T.38 UDP Real-Time Fax
- G.711 (a-law, μ-law) pass-through
Голосовые стандарты:
- VAD (подавление пауз)
- AEC (эхо компенсация, рекомендация G.168)
- CNG (генерация комфортного шума)
Функциональные особенности:
- Внутренняя коммутация соединений при потере связи с SIP-сервером
- Работа по протоколу H.323 как с внешним gatekeeper’ом, так и без него
- Прямая маршрутизация к незарегистрированным на SIP-сервере устройствам
- Возможность использования разных VLAN для сигнализации, RTP и управления
- Самостоятельная обработка услуг ДВО (режим распределенной мини-атс)
Дополнительные виды обслуживания
- Определение номера (Caller ID)
- Выдача имени звонившего и времени звонка в режиме FSK
- Запрет выдачи Caller ID (CLIR)
- Передача вызова (Call Transfer)
- Перехват вызова (Call Pick-Up)
- 3-сторонняя конференция (3-way conference)
- Горячая/теплая линия (Hotline/Warmline)
- Ожидание вызова (Call Waiting)
- Переадресация вызовов (CFU, CFB, CFNR)
- Группы вызова (Call group)
- Удержание вызова (Hold/Retrieve)
- Фоновая музыка при удержании (MOH)
- Запрет определения номера (CLIR)
Сеть и конфигурация
Сетевые функции
- Статическая маршрутизация
- Поддержка 802.1q
- SNTP
- Локальный и внешний DNS
Типы подключений
- Статический IP-адрес
- DHCP-клиент
Конфигурирование, сохранение и восстановление конфигурации
- HTTP/HTTPS
- FTP/FTPS
- TFTP
- Telnet, SSH, Консольный порт RS-232
Удаленный мониторинг
- HTTP/HTTPS
- SNMP
Диагностика работы шлюза
- Syslog
Безопасность
- Проверка имени пользователя и пароля
- Разграничение прав доступа: администратор/пользователь
Физические характеристики и условия окр.среды
- Напряжение питания AC: 220V
- Потребляемая мощность: до 170Вт (при 72-х одновременно активных комплектах)
- Относительная влажность: до 80%
- Габариты (ширина, высота, глубина):420x45x240 мм, 19" конструктив, типоразмер 1U
- процессор Mainspeed;
- память SDRAM – 64 M;
- OS Linux 2.6.x со стеком протоколов TCP/IP, UDP/IP.
| Протоколы VoIP | |
|---|---|
| Стек протоколов | H.323 v3/v4/v5 |
| Протокол инициирования, контроля и ликвидации сеанса передачи данных | SIP/SIP-T |
| Протокол контроля медиа-шлюзов | MGCP, MEGACO |
| Аудиокодеки: от Infineon, встроенные (Vinetic) | |
| Кодеки | G.729 (A, B, AB) G.711 (A/µ) G.723.1 (6,3 кбит/с, 5,3 кбит/с) G.728 |
| Параметры интерфейсов Ethernet | |
| Количество интерфейсов Ethernet | 1 |
| Электрический разъем | RJ-45 |
| Скорость передачи, Мбит/с | Автоопределение, 10/100/1000 Мбит/с, дуплекс/полудуплекс |
| Поддержка стандартов | 10/100/1000 Base-T |
| Количество комбо-портов | 1 |
| Поддержка стандартов | 10/100/100 Base-T/Fiber |
| Удаленный мониторинг, конфигурирование и настройка Параметры консоли (serial port RS-232) |
|
| Скорость передачи данных, кбит/сек | 57600 кбит/с |
| Электрические параметры сигналов | По рекомендации МСЭ-Т V.28 |
| Характеристики | |
|---|---|
| Тип линий | FXS |
| Количество линий (SIP аккаунтов) | 72 |
| Скорость и дуплекс | 10/100/1000 Мбит/c. |
| Поддержка сетевого подключения | PPTP Static IP DHCP PPPoE |
| Сетевые протоколы | 802.1Q VLAN; LLDP; HTTPS; DNS; RTP; TFTP; HTTP; FTP; SNTP |
| Протокол VoIP | SIP |
| Безопасность | RADIUS login HTTPS Аутентификация пользователя |
| Дополнительные виды обслуживания | Режим не беспокоить (DND) Call Pickup Определение номера Ожидание вызова Переадресация вызова Горячая линия Передача вызова (Call Transfer) |
| Аудио конференц-связь | 3-х сторонняя конференция |
| Поддержка FAX-over-IP | T.38; G.711 Passthrough |
| Управление | Telnet SSH HTTP syslog TR-069 TFTP HTTPS |
| Питание | 48В DC; AC 220В |
| Размеры, мм | 420 х 45 х 240 |
| Рабочая температура, °C | от 0 до 40 |
| Мощность (Вт) | 135 |
