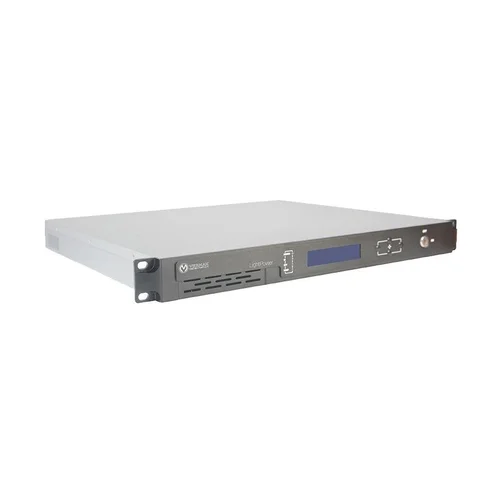

Оптический передатчик серии Vermax-HL-1550EML – передатчик 1550 нм с внешней модуляцией, построенный на основе интегрированного EAM (электро-абсорбционного внешнего модулятора) в DFB лазер, что позволяет снизить общую стоимость передатчика и заменить отдельный модулятор Маха-Цендера. Передатчик разработан специально для передачи сигналов кабельного телевидения и соответствует требованиям для HFC-сетей и передачи оптического сигнала на большие расстояния (до 50км) с уровнями SBS до 20dBm.
Устройство производит фазовую модуляцию микроволнового источника на длине волны 1550 нм, максимальный SBS 20 дБм, 2*RF входа с изоляцией выше 50 дБ, опционально может иметь встроенный CWDM мультиплексор. Особенно хорошо подойдет для оптических сетей с полностью цифровым сигналом телевидения: при SBS 20дБм и длине линии 25 км – MER >40 дБ.
Особенности:
- Частотный диапазон до 1,2ГГц (опция)
- MER >40дБ.
- SBS от 13 до 20 дБ с шагом настройки в 0,5 дБ.
- АРУ -5 ... +5 дБ и РРУ 0 ... -20 дБ.
- Два блока питания с поддержкой горячей замены. (AC/AC, AC/DC, DC/DC)
- Выходная мощность лазера, ток смещения и ток охлаждения измеряются в реальном времени..
- Управление и мониторинг посредством SNMP и веб интерфейса
Технические характеристики
|
Наименование |
Параметры |
|
Оптические характеристики |
|
|
Длина волны, нм |
1550 |
|
Тип лазера |
EML (лазер со встроенным модулятором) |
|
Оптическая мощность, дБм |
10 |
|
Ограничение SBS, дБм |
13 ... 20 с шагом в 0,5 |
|
Уровень сигнала на входе (для модели WD), дБм |
-5 ... 10 |
|
Тип оптического разъема |
SC/APC |
|
Тип оптического волокна |
одномодовое |
|
RF характеристики |
|
|
Частота, МГц |
47-870 (опционально 47-1003) |
|
Неравномерность АЧХ, дБ |
±0.75 |
|
Возвратные потери, дБ |
>16 |
|
Тип разъема RF |
4*F (female) |
|
Выходное сопротивление, Ω |
75 |
|
Нормируемый входной уровень, дБмкВ |
80 |
|
Входной уровень, дБмкВ |
77 ± 5 |
|
Диапазон АРУ (AGC), дБ |
+5 … -5 |
|
Диапазон РРУ (MGC), дБ |
0 ~ 20 |
|
Изоляция между входами, дБ |
≥ 50 |
|
Общие характеристики |
|
|
Напряжение питания, В |
AC 150~265 или DC 36~72 |
|
Потребляемая мощность, Вт |
<60 |
|
Рабочая температура, °С |
-5 … +55 |
|
Температура хранения, °С |
-30 … +70 |
|
Размеры, мм |
483x377x44 |
|
Вес, кг |
5.5 |
| Оптические характеристики | |
|---|---|
| Длина волны | 1550 |
| Тип лазера | EML (лазер со встроенным модулятором) |
| Режим оптической модуляции | Внутренняя модуляция |
| Выходная оптическая мощность, дБм | 10 |
| Оптический разъем | SC/APC |
| Характеристики ВЧ тракта | |
| Рабочая полоса частот, МГц | 47-870 |
| Входной уровень, дБмкВ | 72-82 |
| AGC диапазон, дБ | ± 5 |
| MGC диапазон, дБ | 0... 20 |
| Неравномерность, дБ | ±0.75 |
| Возвратные потери, дБ | 16 |
| Входное сопротивление, Ом | 75 |
| Канальные характеристики | |
| Порог SBS, дБм | +13 ... +20 с шагом в 0,5 |
| Общие характеристики | |
| Сетевой интерфейс | RG-45 |
| Напряжение питания, В | A: AC (100-250) / B: DC 48 |
| Потребляемая мощность, Вт | 60 |
| Рабочая температура, °С | -5 ... +55 |
| Температура хранения, °С | -30…+70 |
| Габариты, мм | 483 х 377 х 44 |
| ВЕС, КГ | 5,5 |
| Количество оптических выходов, шт | 1 |
