Бюджетная серия оптических передатчиков с аналоговой внешней модуляцией (analog external modulation) лазера производства США.

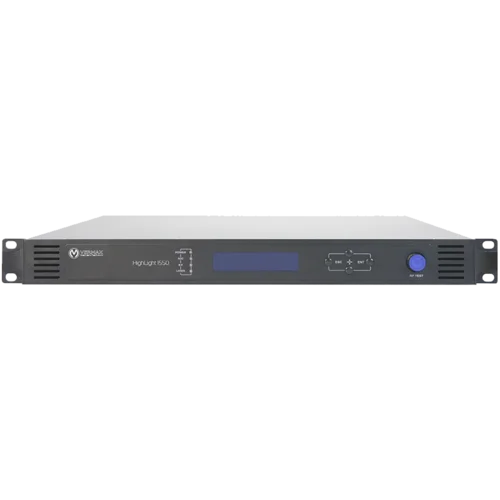

Vermax-HL-1550CM-xx - Надежные, малошумящие оптические передатчики диапазона 1550нм с внешней модуляцией оптического излучения. Выполнены с применением новейших DFB лазеров (Distributed Feedback Laser - лазер с распределенной обратной связью на инжекционном лазерном диоде с отражательной брэгговской решеткой), обеспечивающих хорошие нелинейные показатели. Автоматический контроль усиления на RF-входе обеспечивает дополнительную стабильность в работе. Просты в обслуживании и управлении. Встроенный микропроцессор обеспечивает удобство в управлении, дисплей отображает все настраиваемые параметры. Возможно дистанционное управление через LAN интерфейс (WEB и SNMP). Также имеет RS232 интерфейс. Хорошие эксплуатационные показатели и приемлемая стоимость позволяют использовать данные модели в сетях кабельного телевидения любой сложности.
| Оптические характеристики | |
|---|---|
| Длина волны | 1545-1560 |
| Тип лазера | охлаждаемый DFB с изолятором |
| Режим оптической модуляции | Аналоговая внешняя модуляция |
| Ширина спектральной линии, МГц | 0,3 |
| Коэффициент подавления боковой моды, дБ | 30 |
| Относительная интенсивность шума, дБ/Гц | < -160 |
| Выходная оптическая мощность, дБм | 9 |
| Обратные потери, дБ | 50 |
| Оптический разъем | SC/APC |
| Характеристики ВЧ тракта | |
| Рабочая полоса частот, МГц | 47-1003 |
| Входной уровень, дБмкВ | 80±5 |
| AGC диапазон, дБ | 3...-3 |
| MGC диапазон, дБ | 0...15 |
| Неравномерность, дБ | < ±1 |
| Возвратные потери, дБ | 16 |
| Входное сопротивление, Ом | 75 |
| Канальные характеристики | |
| CNR, дБ | 52 |
| Порог SBS, дБм | +13 ... +19 с шагом в 0,5 дБ |
| Общие характеристики | |
| Сетевой интерфейс | RJ-45, RS-232 |
| Напряжение питания, В | 100-240 (DC 48В Опционально) |
| Потребляемая мощность, Вт | 60 |
| Рабочая температура, °С | 0...+45 |
| Температура хранения, °С | -40...+50 |
| Относительная влажность (%) | 5%...95% |
| Габариты, мм | 483 x 455 x 44 |
| ВЕС, КГ | 6 |
| Комплектация | Устройство, кабель питания, инcтрукция |
| Количество оптических выходов, шт | 2 |
