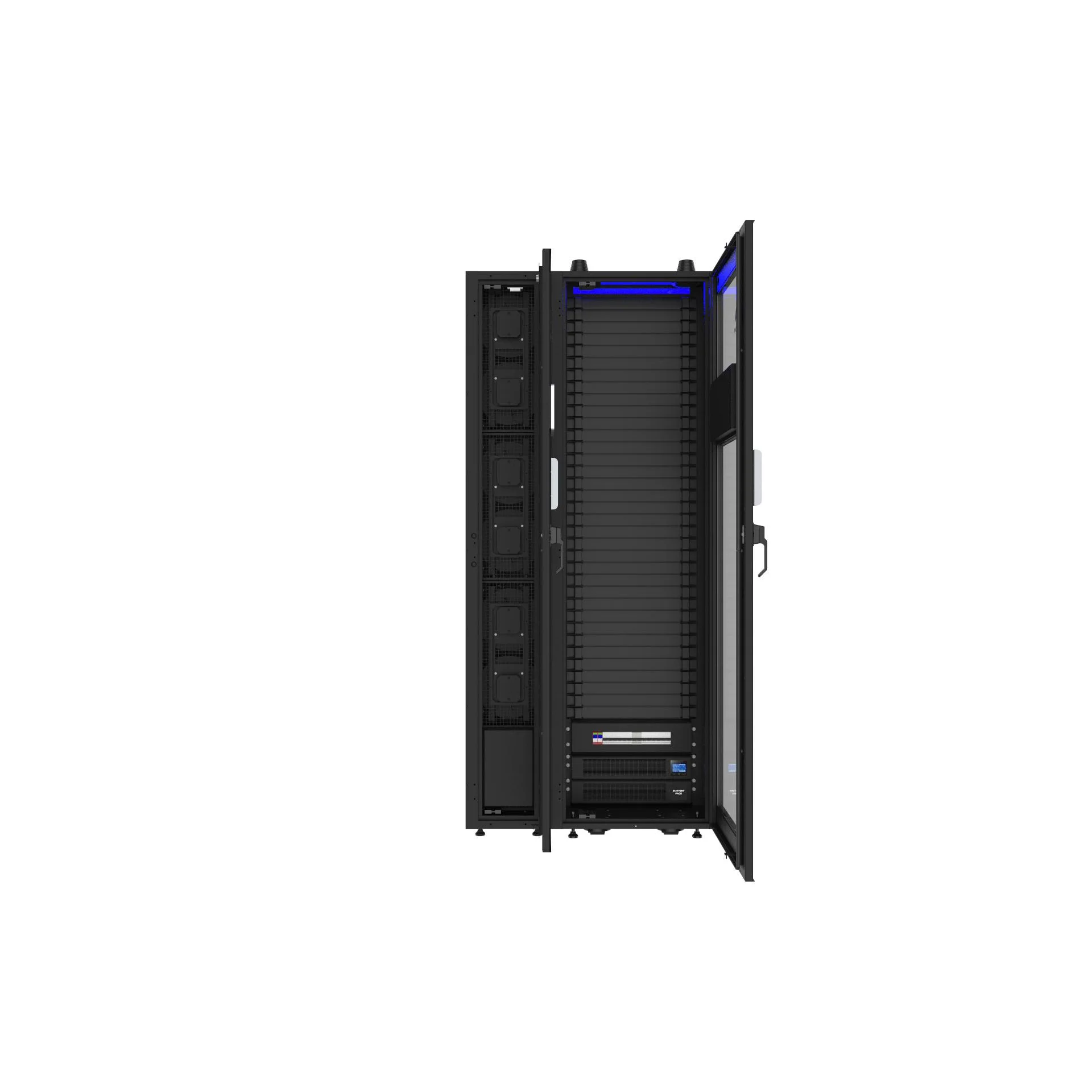

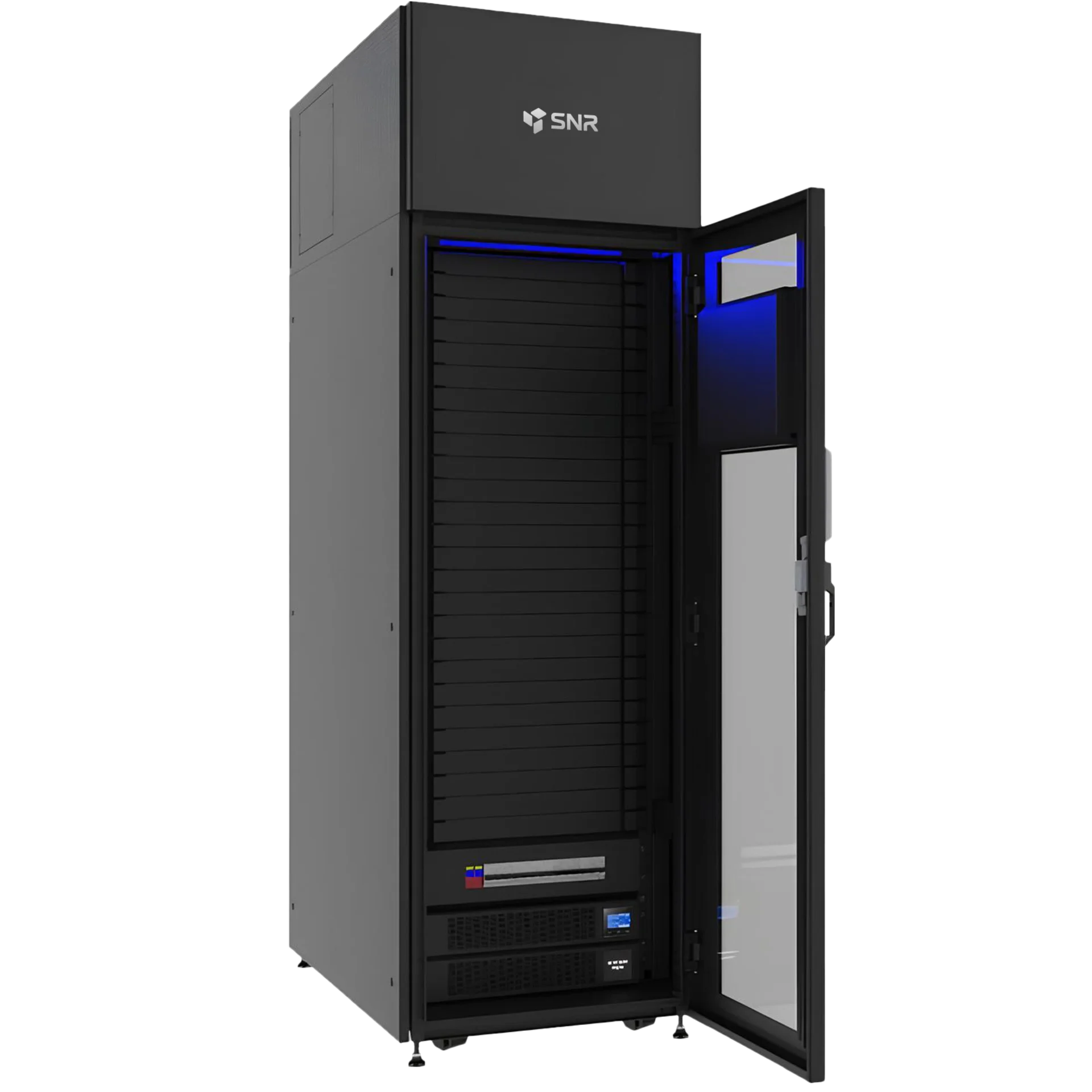

МикроЦОД (микроцентр обработки данных) выполнен на базе телекоммуникационных шкафов, оснащённых внутренней инженерной инфраструктурой, обеспечивающей бесперебойную работу на площадке заказчика. Поставляется в собранном виде или разделяется на секции при большой ширине — для удобства транспортировки и повышения надёжности конструкции. Внешние блоки кондиционеров и зимние комплекты транспортируются отдельно. Система кондиционирования поставляется без фреона, заправка производится на объекте.
МикроЦОД доставляется к заказчику в готовом виде либо монтируется на месте (в зависимости от количества шкафов). После установки выполняется заправка системы кондиционирования. Заказчику остаётся лишь подключить электрическое питание, линию Ethernet и установить необходимое серверное оборудование.
1. Состав металлических шкафов
Состоит из одного или до десяти телекоммуникационных шкафов шириной 600 мм или 800 мм.
При использовании одного шкафа в нём размещается инженерная инфраструктура и сетевое оборудование.
При использовании двух и более шкафов вся инженерная инфраструктура располагается в первом шкафу.
Шкафы системы кондиционирования имеют ширину 300 мм или 600 мм.
2. Система электроснабжения

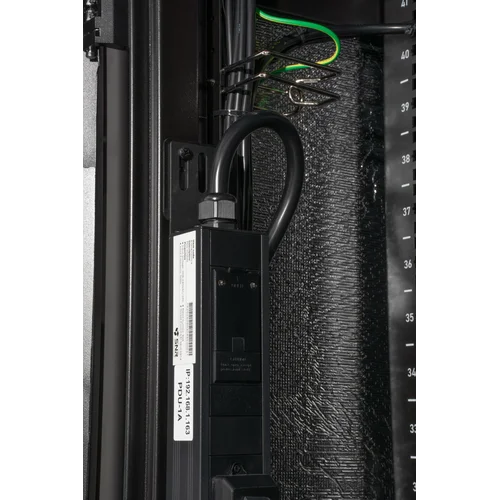

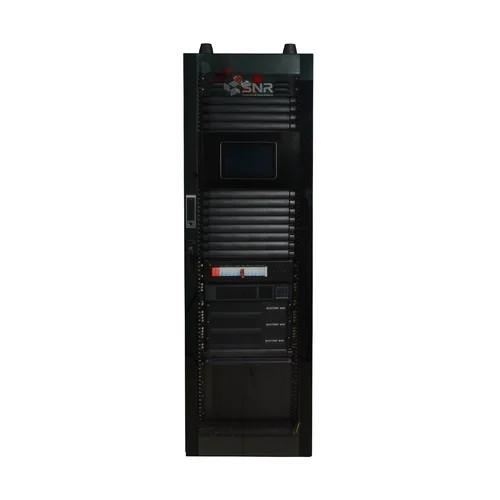

Устанавливается в первый шкаф инженерной инфраструктуры (и сетевого оборудования). Включает модуль распределения питания с коммутационными аппаратами, источник бесперебойного питания, аккумуляторные батареи и устройства распределения питания. Оборудование полностью смонтировано, электрические линии подключены.
3. Система кондиционирования
Система кондиционирования включает прецизионный кондиционер с внешним блоком или без него, транспортируется без фреона. Во время транспортировки кондиционер устанавливается рядом со шкафом или внутри него. Внешний блок транспортируется отдельно.
4. Система диспетчеризации и управления

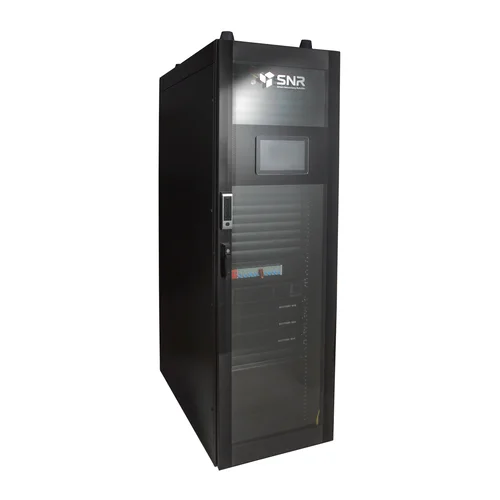

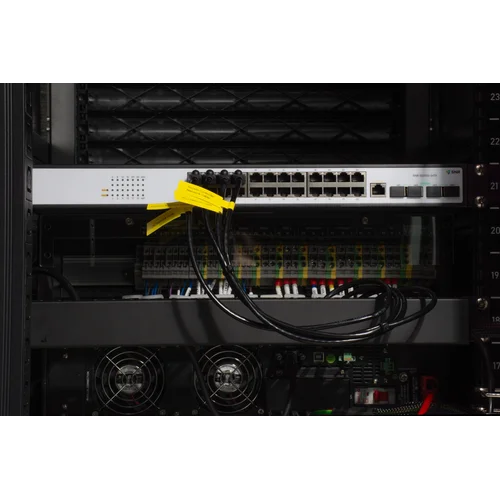

Состоит из панели управления с контроллером для сбора информации со всех инженерных систем МикроЦОДа. В состав системы входят датчики температуры и влажности, протечки, открытия дверей.
5. Система контроля доступа
Включает контроллер системы доступа, считыватели на каждой двери МикроЦОДа (спереди и сзади). Видеокамеры устанавливаются внутри шкафов. Предусмотрена система хранения данных.
6. Система пожаротушения
Включает модуль пожаротушения с датчиком раннего обнаружения пожара. Баллон с газом «Novec 1230» установлен в модуле.
| Размеры | |
|---|---|
| Высота, U | 42 |
| Высота свободного пространства, U | 20 |
| Ширина, мм | 600 |
| Глубина, мм | 1200 |
| Система электроснабжения | |
| Тип ИБП | On-line |
| Мощность (ВА) | 6000 |
| Мощность (Вт) | 6000 |
| Коэффициент выходной мощности (PF) | 1 |
| Наличие встроенных АКБ | Да |
| Технология АКБ | Свинцово-кислотные |
| Количество АКБ (шт) | 16 шт x 3 комплекта |
| Система кондиционирования | |
| Тип системы кондиционирования | Сплит-система |
| Холодопроизводительность внутреннего блока, кВт | 6 |
| Холодопроизводительность наружного блока, кВт | 8 |
| Функциональные особенности | |
| Датчики | Открытия двери; Протечки; Температуры; Влажности |
| Управление | ЖК-дисплей |
