Дисковый массив «НТ» JBOD-12 внесен в реестр промышленной продукции Минпромторга России.

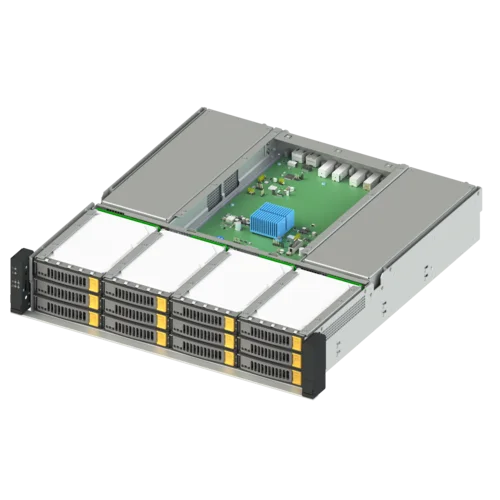

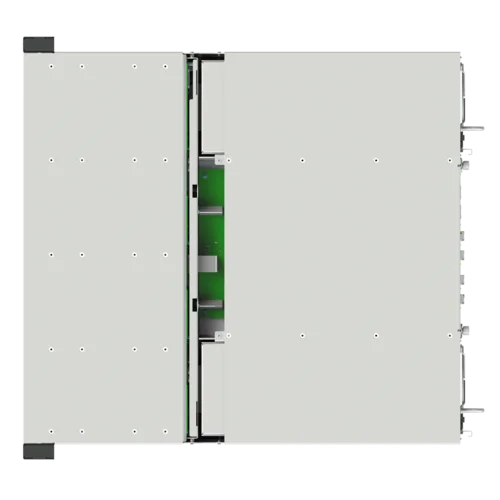

Дисковый массив «НТ» JBOD-12 – двух-путевой дисковый массив с горячей заменой SAS-модулей ввода-вывода и модулей питания, поддержкой установки до 12 штук дисков 3’5 форм-фактора, сетевым Ethernet-управлением и диагностикой.
Назначение и применение:
- Системы хранения данных;
- Построение отказоустойчивых SAS-топологий в системах хранения данных.
Совместимые 3’5 жесткие диски: Western Digital, Seagate, Toshiba емкостью до 18 Тбайт.
Характеристики SAS-модуля ввода-вывода:
- 4 порта miniSAS HD (2 – вход, дублированные, 2 – каскадирование, дублированные);
- 2 порта Ethernet управления (вход и выход на каскад);

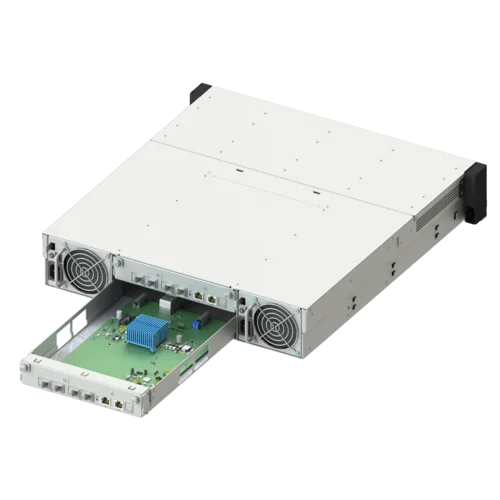

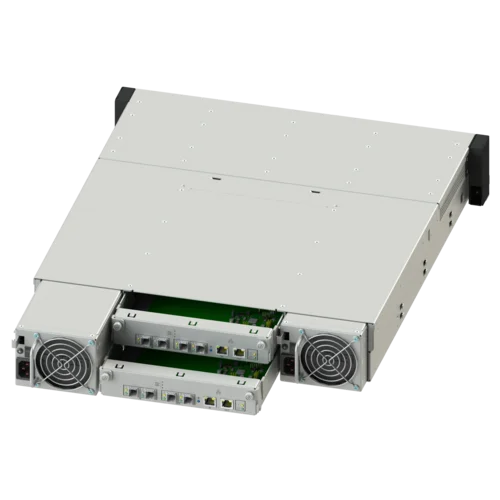

- Горячая замена модулей.
Построение отказоустойчивых SAS-топологий:
- 2 шт. выделенных miniSAS портов для каскадирования подключений позволяют строить традиционные отказоустойчивые топологии с подключением к одному (на два многопортовых HBA/RAID) потребителю или двум независимым потребителям («классическая» схема);
- Подключение до 20 дисковых массивов в отказоустойчивую SAS-топологию.
Отказоустойчивая система мониторинга и управления:
В каждый SAS-модуль ввода-вывода встроен сетевой L2-коммутатор с 2х100 Мбит портами подключения: входной порт и выходной на каскадное подключение. Два установленных SAS-модуля ввода-вывода позволяют создать отказоустойчивую систему мониторинга и управления всей системой хранения данных, при этом используя кабельное подключение только к первому и последнему массиву – исключая необходимость создания дополнительной ЛВС-коммутации для управления и мониторинга. Через интерфейс управления настраивается IP-адрес каждого массива, через который доступен веб-интерфейс управления и диагностики шасси.
Электропитание:
- 1+1 блоки питания мощностью по 500 Вт включительно;
- Дисковый массив комплектуется блоком питания 220В или 48В по желанию Заказчика.
Удобство обслуживания и эксплуатации:
- Установка в типовые 19’ шкафы 600, 800 мм и выше (для 600 мм шкафов поставляется отдельный комплект рельсов);

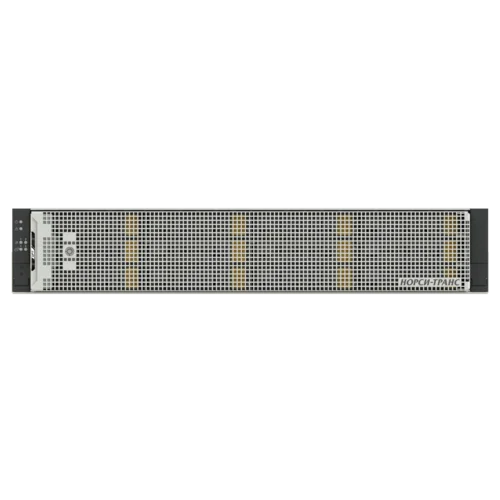

- Исключение доступа к дискам, защитная панель, замок передней панели.
Полноценный монтажный комплект и фирменная транспортная упаковка «НТ»:
- Стандартные рельсы частичного выдвижения;
- Фирменная транспортная упаковка «НОРСИ-ТРАНС».
Совместимые 3’5 жесткие диски:
| ИНТЕРФЕЙС | СКОРОСТЬ ПЕРЕДАЧИ ДАННЫХ | ЕМКОСТЬ, ТБ | |
|---|---|---|---|
| Western Digital | SAS/SATA | 6G, 12G | До 18 Тб |
| Seagate | |||
| Toshiba |
| SAS-МОДУЛЬ ВВОДА-ВЫВОДА | |
|---|---|
| SAS-экспандер | 48 х SAS 12G каналов |
| Количество SAS 12G портов ввода-вывода | 4 шт с возможностью настройки: 2 дублированных порта – вход и 2 дублированных порта – на каскад |
| Тип жестких дисков | SAS 6/12G и SATA 3/6G |
| 100 Мбит Ethernet, количество портов | 2 |
| Горячая замена модуля ввода-вывода | Да |
| ДИСКОВАЯ ПОДСИСТЕМА | |

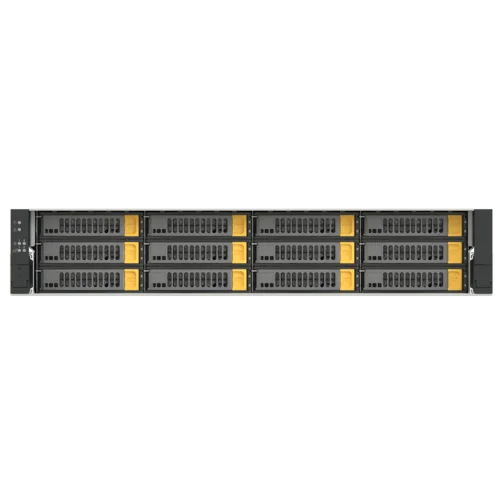

| Максимальное количество дисков 3’5 (LFF) в передней кассете | 12 SAS/SATA/SSD |
| Одновременный доступ к дискам через оба установленных SAS-модуля ввода-вывода | Да |
| ИНТЕГРИРОВАННЫЕ ИНТЕРФЕЙСЫ ПРИ УСТАНОВКЕ ДВУХ SAS-МОДУЛЕЙ | |
| Mini SAS HD | 8 |
| 100 Мбит Ethernet портов управления | 4 |
| ЭЛЕКТРОПИТАНИЕ И ОХЛАЖДЕНИЕ | |
| Номинальная мощность, Вт | 1+1 500 Вт |
| Напряжение | 220/48В |
| Системные вентиляторы | 4 шт. (при двух установленных SAS-модулях ввода-вывода) |
| Горячая замена модулей питания | Да |
| ГАБАРИТЫ И МАССА | |
| Размеры, мм | 482х87х532 |
| Монтажный размер, U | 2 |
| Масса, кг | - |
| Эксплуатационные параметры | Температура +5...35°C, Давление 630...800 мм рт ст |
| СИСТЕМА УДАЛЕННОГО УПРАВЛЕНИЯ | |
| Веб-интерфейс управления (диагностика состояния, перезапуск шасси) | Да |
| Удаленный запуск шасси | Да |
| Общие | |
|---|---|
| Количество контроллеров управления | 2 |
| Протокол подключения | SAS & SATA |
| Скорость подключения, Gb/s | 12 |
| Исполнение корпуса СХД | 2U |
| Форм-фактор отсеков под жесткие диски | LFF 3,5" |
| Количество отсеков под жесткие диски | 12 |
