Компенсаторы дисперсии используются в сетях DWDM для восстановления фронта импульсов в некогерентных сетях.
Серия компенсаторов дисперсии SNR-Lambda-DCM позволяет изготавливается с использованием оптических волокон с отрицательным значением хроматической дисперсии в диапазоне длин волн 1525÷1565нм.

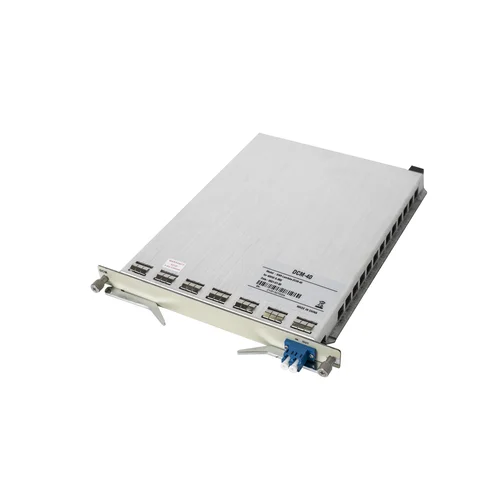

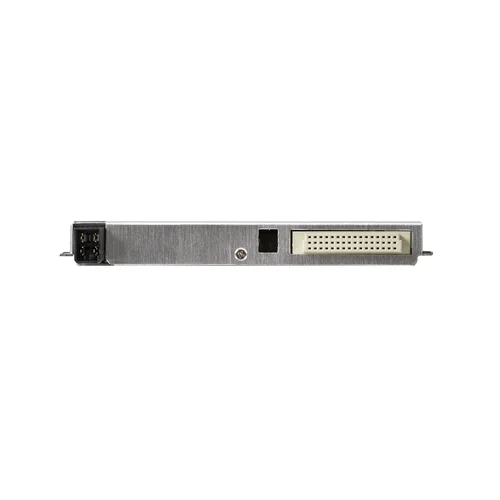

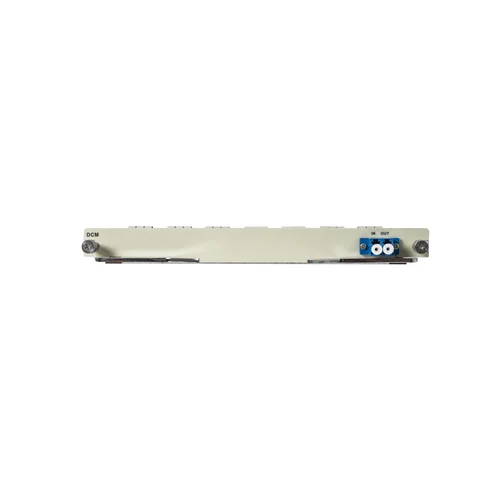

Карта компенсатора дисперсии устанавливается в шасси SNR-Lambda-1U или SNR-Lambda-2U.
Данные компенсаторы можно использовать взамен аналогичных SNR-DCM.
Доступные варианты компенсаторов:
| Модель компенсатора | DCM-20 | DCM-40 | DCM-60 | DCM-80 | DCM-100 |
| Компенсация расстояния эквивалентому G.652, Км | 20 | 40 | 60 | 80 | 100 |
| Компенсация для длины волны 1545nm (ps/nm) | -340±20 | -670±30 | -1000±40 | -1340±50 | -1670±60 |
| Вносимое затухание, дБ | 3,6 | 4,8 | 6,8 | 8,7 | 9,7 |
| PMD, ps | 0,6 | 0,9 | 1 | 1 | 1 |
| Оптические разъемы | LC | LC | LC | LC | LC |
| Занимает слотов | 2 | 2 | отдельный 1U | отдельный 1U | отдельный 1U |
Модульная платформа сериии Lambda предназначена для построение сетей CWDM/DWDM. Решение отвечает потребностям большинства заказчиков.
В зависимости от установленных карт может обеспечивать передачу каналов от 1Гб/с до 200Гб/с на канал. Обеспечиваеть резервирование оптических трактов, может применяться для 3R регенерации и прочие.
Платформа позволяет получить хорошую надежность без переплаты.
Основные используемые карты:
| SNR-Lambda-TR-200G | Карта транспондера 200G. Имеет 1 порт CFP2 и 2 порта QSFP28 |
| SNR-Lambda-SA-25G | Карта транспондеров 25G. Карта обеспечивает передачу 4х каналов 25~28G |
| SNR-Lambda-SA-10G | Карта транспондера 10G. Карта обеспечивает передачу 4х каналов 1~10G |
| SNR-Lambda-EB-X | Карта усилителя EDFA (booster), усиление до XдБ, выход до +XдБм |
| SNR-Lambda-EP-X | Карта усилителя EDFA (preamp), усиление до XдБ, выход до +XдБм |
| SNR-Lambda-DCM-X | Карта фиксированного компенсатора дисперсии на X Км |
| SNR-Lambda-TDCM-40 | Карта настраеваемого компенсатора дисперсии на X Км |
| Общие | |
|---|---|
| Расстояние компенсации | 40 |
| Тип DCM | Fiber |
| Диапазон рабочих длин волн, нм | от 1528.5 до 1561 |
| Вносимые потери (без учета коннекторов), dB | 3,2 |
| Тип оптических коннекторов | COM: LC, Tx/RX: LC |
