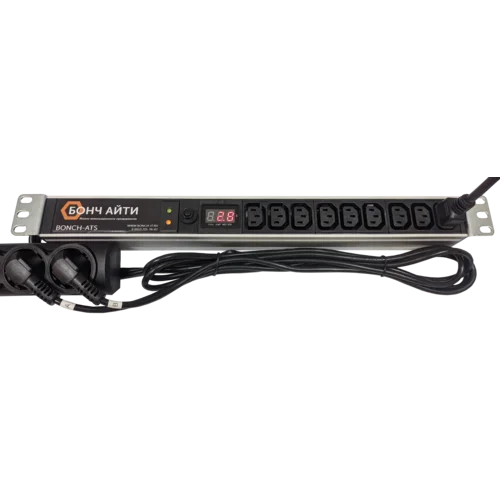

Блок силовых розеток с АВР BONCH-ATS/PDU предназначен для автоматического переключения на электроснабжение от резервной линии в случае отказа основной, используются в составе системы электроснабжения, имеющей два независимых силовых фидера.
Особенности BONCH-ATS/PDU
- Инновационность: собственная уникальная разработка российских ученых
- Быстродействие: гарантированное время переключения на резервный ввод составляет до 14 мс
- Удобство исполнения: стандартный стоечный горизонтальный PDU для стандартного 19-дюймого шкафа. Стандартное подключение к источникам и блокам питания
- Необходимая мощность: возможность подключения нагрузки до 1.7 кВт
- Надежность: высокое качество сборки и проверка функций на оборонном заводе
- Стоимость: доступная цена основана на решении исключительно АВР
Способ применения BONCH-ATS/PDU
В телекоммуникационном шкафу с двумя вводами питания
BONCH-ATS/PDU включается в разные вводы (в т.ч. и различные PDU) и таким образом обеспечивает:
- работу оборудования, имеющего один блок питания при отключении одного ввода или срабатывании защиты на PDU непосредственно в стойке (например, при К.З. Блока питания, оборудования с 2 БП);
- непрерывную работу оборудования при проведении работ на электрооборудование (замена PDU, автоматов в ЩГП, проведении профилактический работ на любом из вводов питания).
В телекоммуникационном шкафу с одним вводом электропитания
BONCH-ATS/PDU включается основным вводом в ИБП, резервным вводом – в сеть 220В. Оборудование, критичное к отключению включается в АВР. Таким образом, организуется так называемый Байпас автоматический, быстродействующий, позволяющий обеспечить:
- работу оборудования и ПО, включенного в АВР, продолжить работу корректно, без отключений/зависаний/приостановке сервисов при выходе из строя ИБП;
- без отключения сервисов провести замену, обслуживание, профилактику ИБП;
- без отключения сервисов провести замену, обслуживание, профилактику линии электропитания.
| Общие | |
|---|---|
| Тип PDU | Стоечный переключатель нагрузки |
| Характеристики напряжений и токов | |
| Фаза, вход | 1 |
| Номинальное напряжение на входе, В | 220 |
| Максимальный ток нагрузки | 8 A |
| Частота переменного тока на входе, Гц | 50-60 |
| Потребляемая устройством от сети мощность, не более, Вт | 1 |
| Общие характеристики | |
| Тип розеток | IEC320 C13 |
| Количество розеток | 9 |
| Тип входной вилки | Schuko |
| Длина шнура,м | 1.7 |
| Монтаж PDU | Стоечный |
| Температура эксплуатации, °C | от 0 до 40 |
| Температура хранения, без конденсации, °С | от -20 до 40 |
| Габаритные размеры (ВхШхГ), мм | 484х45х45 |
| Временные характеристики | |
| Время переключения между входами, мс | до 14 |
