Стоечный оптический кросс используется для коммутации, распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений. Кроссы устанавливается в телекоммуникационный шкаф или стойку.

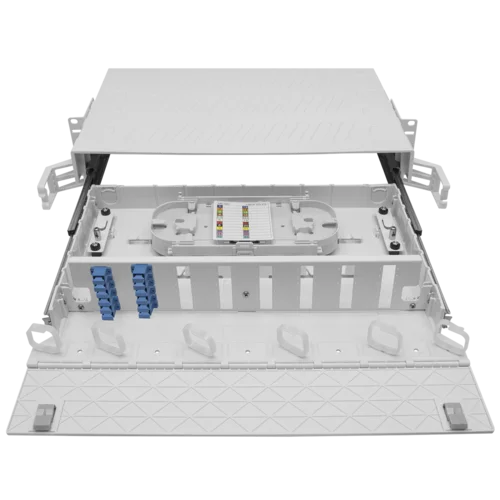

Главной особенностью SNR-ODF-48RPD-SC является выдвижной механизм открытия, который существенно упрощает процесс его обслуживания и при этом не требует демонтажа кросса из шкафа или стойки.

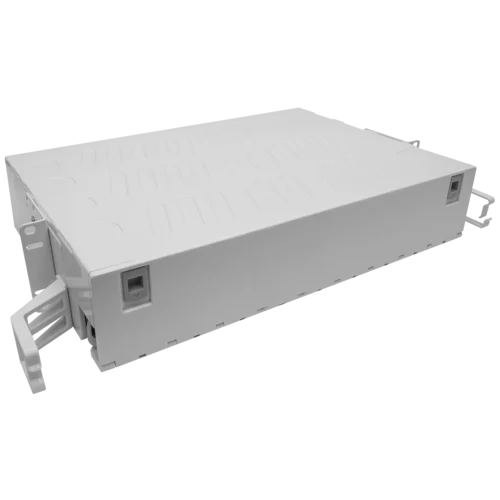

Корпус кросса выполнен из ударопрочного ABS пластика. На задней стенке корпуса расположены два кабельных ввода диаметром 20 мм с заглушками. Дополнительно в комплект поставки входят два герметичных кабельных ввода со степенью защиты IP 68, их использование обеспечивает надержную защиту от пыли и влаги. На лицевой стороне установлена металлическая адаптерная планка, позволяющая устанавливать до 48 адаптеров SC или LC Duplex.
Внутри кросса установлена две сплайс-кассеты, которые расчитаны на размещение до 48 гильз КДЗС (по 12 в два этажа). Сварные соединения в сплайс-кассетах дополнительно фиксируются прорезиненной вставкой и защищаются прозрачной пластиковой крышкой. На крышках сплайс-кассет расположена наклейка для маркировки, выполняющая функцию администрирования сети. Для крепления силового элемента оптического кабеля предусмотрены специальные фиксаторы.
В комплект поставки входят 8 кабельных органайзеров (полуколец): 6 органайзеров установлены на панели перед адаптерной планкой, 2 органайзера устанавливаются на боковых стенках кросса при помощи крепежных винтов. Использование органайзеров положительно сказывается на удобстве эксплуатации и обслуживания активного и пассивного оборудования.
Особенности:
- быстрый доступ к сплайс-кассете благодаря выдвижному механизму;
- удобное обслуживание, не требующее демонтажа кросса;
- кабельные органайзеры в комплекте поставки;
- оптимальная организация рабочей области внутри кросса, существенно упрощающая процесс монтажа.
Выдвижной механизм открытия, расширенный комплект поставки и качество материалов делают данную модель отличным решением для строительства и обслуживания оптических сетей различного уровня.
| Характеристики | |
|---|---|
| Тип монтажа кросса | Стоечный |
| Высота, U | 2 |
| Материал: | ABS пластик/Сталь |
| Количество оптических портов | 48 |
| Тип устанавливаемых адаптеров | SC/LC Duplex |
| Количество кабельных вводов | 2 |
| Степень защиты | IP20 |
| Температура эксплуатации, °C | от -20 до 40 |
| Габаритные размеры, мм | 435х300х88 |
| ВЕС, КГ | 3,16 |
| Комплект поставки | Корпус - 1 шт Крышка - 1 шт Cплайс-кассета с крышкой - 2 шт Кронштейн крепления - 2 шт Гильза КДЗС - 48 шт Металлический хомут - 2 шт Пластиковая стяжка - 4 шт Крепежный набор (винт+гайка) - 4 шт Кабельный ввод (IP 68) - 2 шт Крепежные винты - 1 комплект Кабельные органайзеры - 1 комплект |
