Одномодовые оптические делители (coupler) предназначены для ответвления оптической мощности в сетях кабельного телевидения, пассивных оптических сетях (PON), контрольно-измерительном оборудовании, в локальных сетях, и телекоммуникациях. Производятся с требуемым числом ответвлений (от 1 х 2 до 32 х 32) и делением мощности в разных процентных отношениях (с шагом 1 %). В зависимости от рабочей длины волны, делители производятся однооконные, оптимизированные для работы на одной длине волны 1310 или 1550 нм, или двухоконные для работы на разных длинах волн одновременно в сетях с WDM.
Безкорпусной делитель с выводами в виде волокна 250 мкм, предназначенные для монтажа способом сварки. Производятся с различным соотношением деления с шагом 5%. Габаритные размеры делителя 3х54 мм, поэтому его как правило, устанавливают в сплайс-кассете оптического бокса, кросс- системы или муфты.

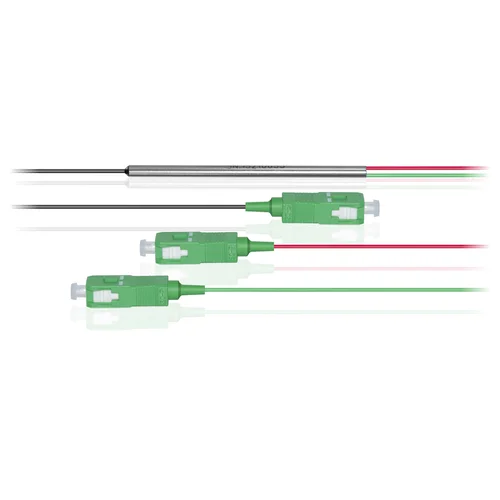

Делитель оконцован разъемами типа SC/APC
Достоинства:
- Малые вносимые потери;
- Большой коэффициент направленности;
- Минимальные отклонения от заданного коэффициента ответвления;
- Сохранение заявленных параметров в зависимости от ширины волнового спектра вводимого излучения;
- Распределение мощности между выходными полюсами: равномерное и заданное заказчиком;
- Рабочая длина волны: 1310, 1550 нм;
- Возможна поставка неоконцованных, оконцованных разъемами любого типа делителей;
- Низкий уровень PDL;
- Хорошая стабильность.
Области использования:
- Оптоволоконные коммуникационные системы;
- Оптоволоконные системы передачи данных;
- Оптоволоконные сети CATV;
- Оптоволоконное измерительное оборудование;
- Оптоволоконные сенсоры;
Технические параметры:
|
Параметр |
Однооконный |
Двухоконный |
|
Рабочая длина волны, нм |
1310 или 1550 |
1310 и 1550 |
|
Ширина полосы, нм |
±40 |
|
|
Коэффициент деления, % |
1 ∼ 50 |
|
|
Избыточные потери, дБ |
≤0.1 |
≤0.15 |
|
PDL*, дБ |
≤0.10 |
≤0.15 |
|
Uniformity, дБ |
≤0.5 |
≤0.7 |
|
Направленность не менее, дБ |
55 |
40 |
|
Температурный коэффициент (дБ/°С) |
≤0.002 |
|
|
Рабочая температура, °С |
-40 ∼ +70 |
|
|
Соотношение деления, % |
Максимальные вносимые потери, Дб |
|
|
однооконный |
двухоконный |
|
|
50/50 |
3.4/3.4 |
3.6/3.6 |
|
45/55 |
3.8/2.9 |
4.1/3.1 |
|
40/60 |
4.4/2.5 |
4.7/2.7 |
|
35/65 |
5.0/2.2 |
5.3/2.4 |
|
30/70 |
5.6/1.8 |
6.0/1.9 |
|
25/75 |
6.3/1.5 |
6.9/1.6 |
|
20/80 |
7.4/1.2 |
7.9/1.3 |
|
15/85 |
8.8/0.9 |
10.0/0.9 |
|
10/90 |
10.8/0.6 |
11.3/0.6 |
|
5/95 |
13.8/0.4 |
15.2/0.45 |
| Характеристики | |
|---|---|
| Разъемы | SC/APC |
| Рабочий диапазон | 1550нм |
| Тип | FBT |
| Равномерный | Да |
| Направленность | 55 |
| Количество выходов | 2 |
| Количество входов | 1 |
| Корпусные | Нет |
