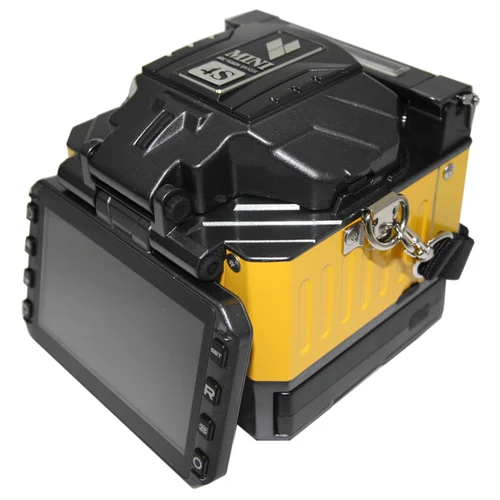

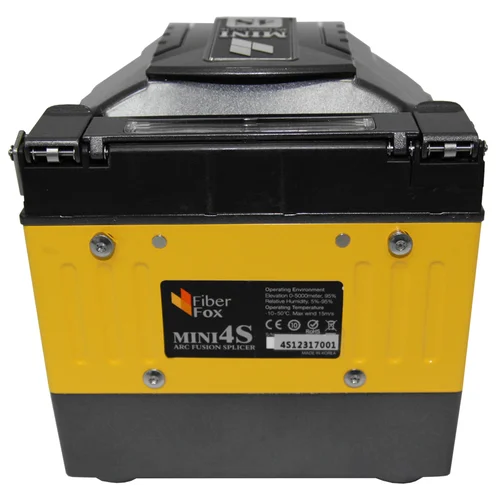

Автоматический сварочный аппарат Mini-4S - это современное оборудование корейской компании FiberFox, предназначен для сварного соединения оптических одномодовых и многомодовых волокон. Прибор оснащен механизмом сведения волокон по технологии DAA (Digitalized Active Alignment), системой точного мониторинга потерь и режимом автоматической калибровки дуги.
Основные особенности
- активные V-образные канавки;

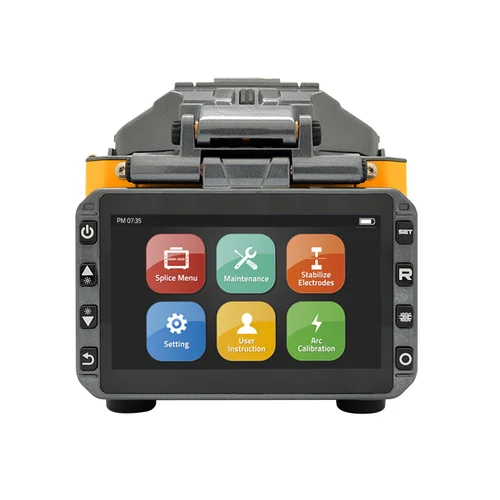

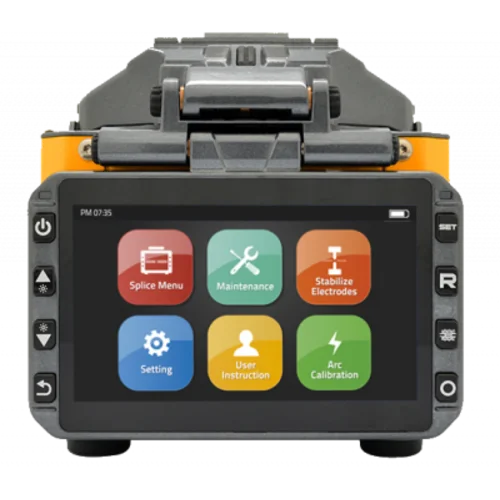

- цветной LCD дисплей 4,3" позволяет визуально контролировать все этапы сварки оптических волокон;
- быстрое время сварки - 7 сек (Quick mode) и термоусадки – 18 сек;
- длительная автономная работа от Li-Ion батареи – до 200 циклов «сварка+термоусадка» ( в комплект поставки входят две батареи);
- калибровкой дуги в режиме реального времени;
- ударопрочный, влаго- и пылезащищенный корпус;
- ресурс электродов – до 5000 сварок;
- вес аппарата всего 1,31 кг (без батареи);
- малые габаритные размеры.

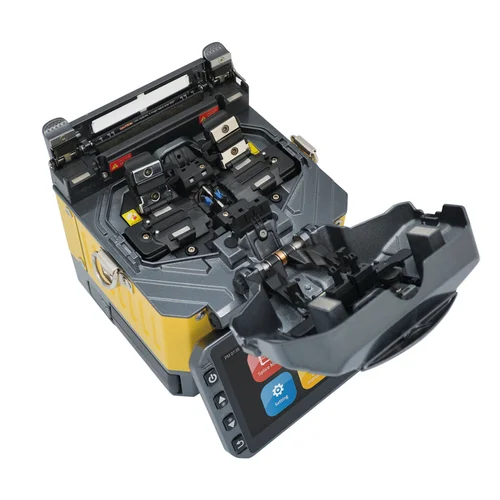

Система выравнивания волокна по технологии DAA (активные V-образные канавки):
Открыть youtube.com в новой вкладке

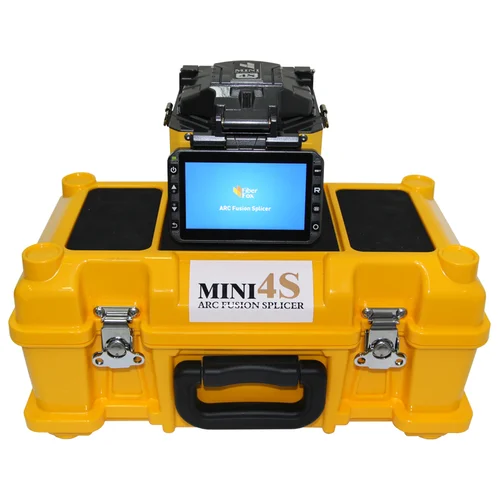

Удобный кейс для транспортировки так же может использоваться как рабочий столик, который оснащен специальными противоскользящими накладками, представляют широкие возможности для оптимального использования доступного рабочего пространства.
Эксплуатируется практически при любых климатических условиях – улучшенная защита от влаги, ветра, пыли и удара, обеспечивает работу в диапазоне температур от -15°С до +60°С.
| Технические характеристики | |
|---|---|
| Технология выравнивания волокна | Active V-groove |
| Типы свариваемых волокон | SM (ITU-T G.652, G.657A1/A2) MM (ITU-T G.651) DS (ITU-T G.653) NZDS (ITU-TG.655) |
| Диаметр свариваемых волокон, мкм | 80-150 |
| Средние потери на сварном соединение, дБ | 0,02 дБ (SM) 0,01 дБ (MM) 0,05 дБ (DS/NZDS) |
| Типичные вносимые потери, дБ | ≤60 |
| Оценка потерь | Автоматическая |
| Время сварки, сек | 7 (SM/Quick mode) |
| Время термоусадки, сек | 18 |
| Количество циклов сварки | 200 |
| Длина гильз КДЗС, мм | 20/40/45/60 |
| Тест на растяжение, Н | 2,0 |
| Ресурс электродов | 5000 сварок |
| Источник питания | Li-Ion аккумулятор 5200 мАч |
| Дисплей | 4,3″ сенсорный цветной LCD |
| Видеосистема | 2 CCD камеры |
| Увеличение изображения | 300х при раздельном просмотре по осям X и Y 150х при совместном просмотре по осям X и Y |
| Интерфейсы | USB |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 122х124х138 |
| ВЕС, КГ | 1,8 (аппарат+батарея) |
| Условия эксплуатации | |
| Скорость ветра | Не более 15 м/с |
| Высота над уровнем моря, м | до 5000 |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -20 до 60 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | |

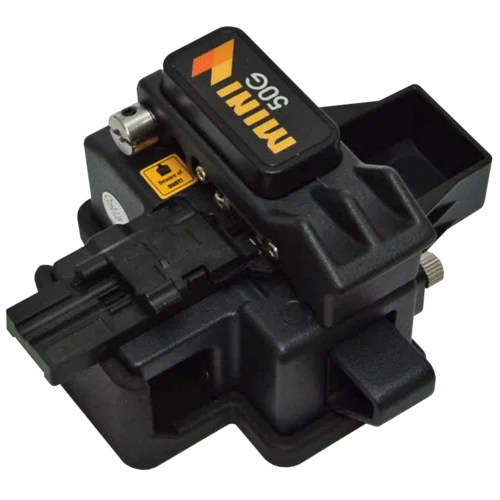

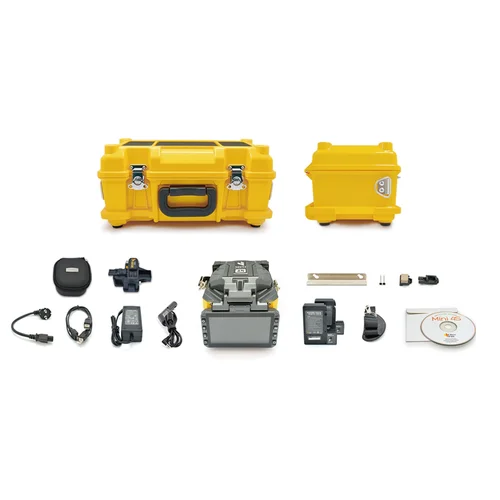

| Комплект поставки | Сварочный аппарат Mini-4S - 1 шт Скалыватель Mini 50G - 1 шт Сетевой шнур - 1 шт Зарядное устройство - 1 шт Аккумуляторная батарея - 2 шт Автомобильное зарядное устройство - 1 шт Запасные электроды - 1 пара Лоток для охлаждения КДЗС - 1 шт Держатели для волокна - 1 пара Универсальный прижим для SOC - 1 шт Прижим к печке для SOC - 1 шт CD-диск - 1 шт USB кабель - 1 шт Жесткий кейс для переноски - 1 шт |
