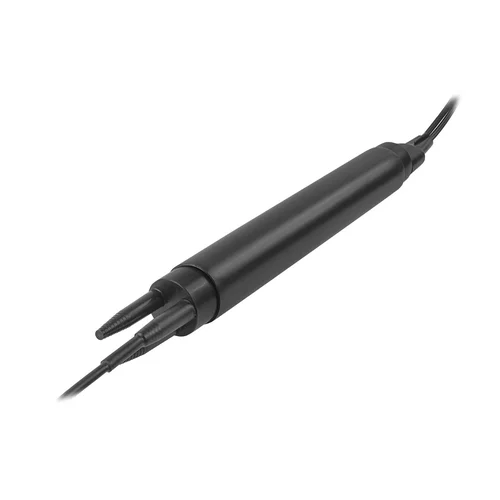

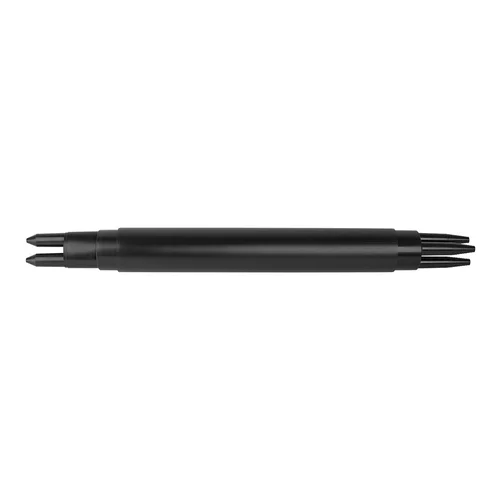

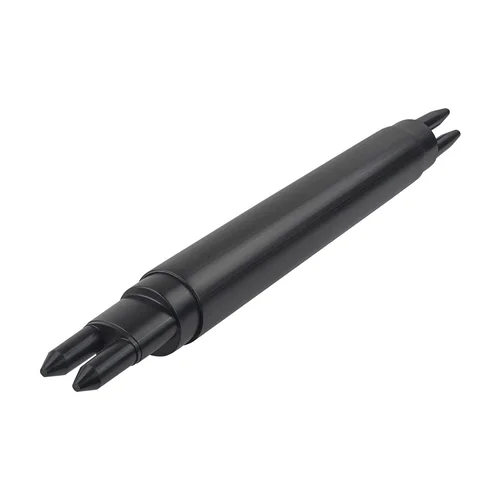

Проходная транзитная муфта МОГ-У предназначена для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты. Муфта является укороченным вариантом классической муфты МОГ-С. Применяется для установки в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм.
В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

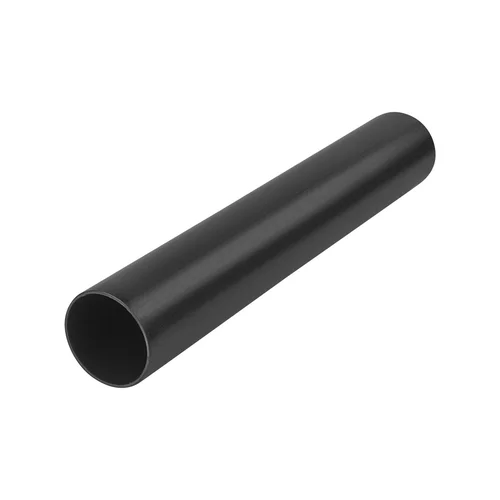

Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация осуществляется с помощью термоусаживаемых манжет ТУМ.

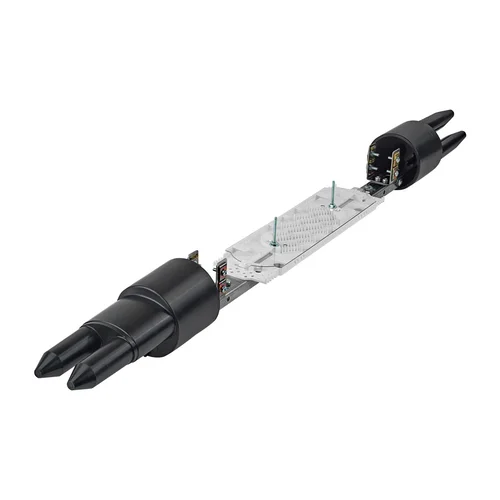

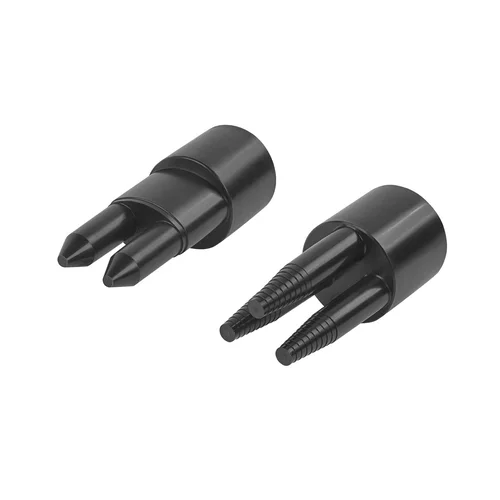

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

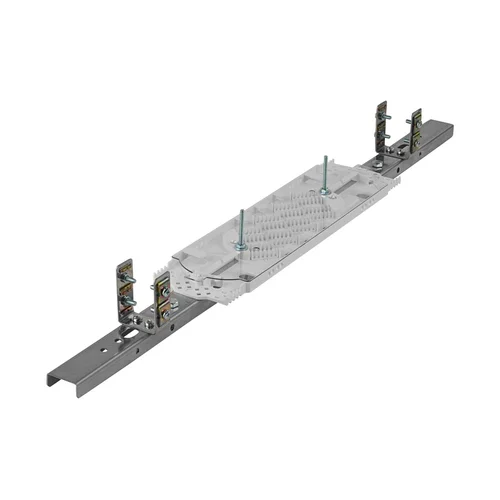

Базовой кассетой для муфты МОГ-У является популярная кассета К48-4525 на 48 ОВ, которая позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров. Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

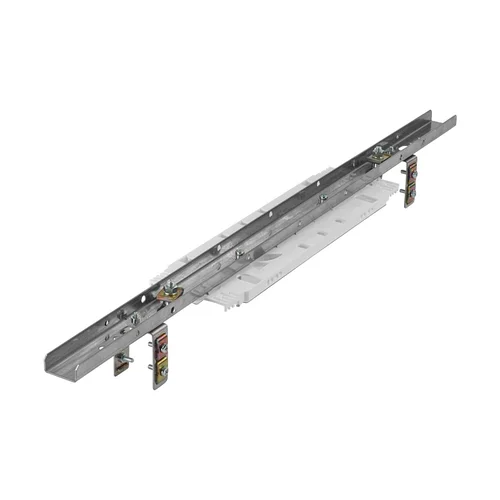

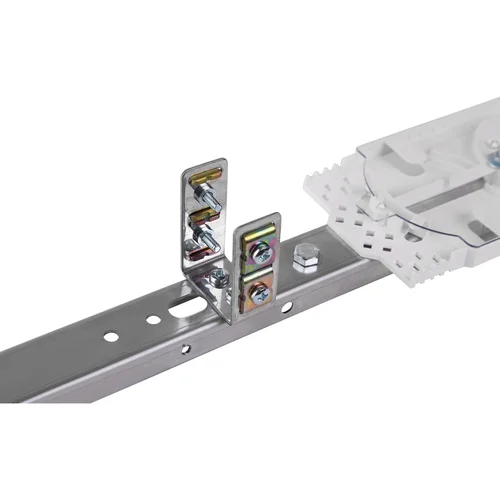

Для установки муфты в заполненных колодцах дополнительно рекомендуется приобрести консоли КСО-2 или КСО-3. Их устанавливают на стенках колодцев выше уровня кронштейнов, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев.
Характеристики | |
---|---|
Тип конструкции | Проходная |
Тип герметизации | Под термоусадку |
Количество соединяемых волокон | 144 |
Количество кабельных вводов | 3 |
Диаметр кабельных вводов, мм | конус, до 21 мм; конус, до 19 мм |
ДЛИНА, м | 920 |
Диаметр, мм | 90 |
Температура эксплуатации, °C | от -40 до 70 |
ВЕС, КГ | 2,2 |
