Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Все соединения осуществляются методом сварки с последующей укладкой КДЗС в ложементы кассет.

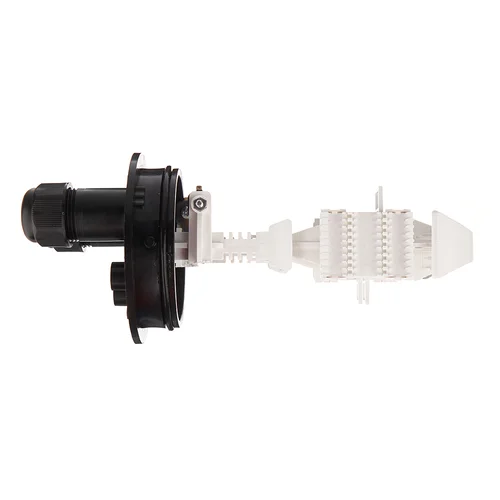

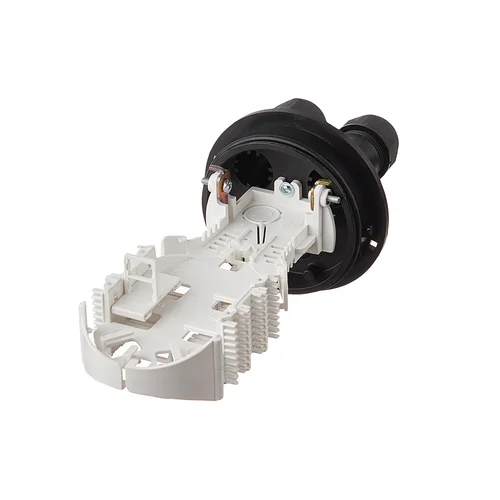

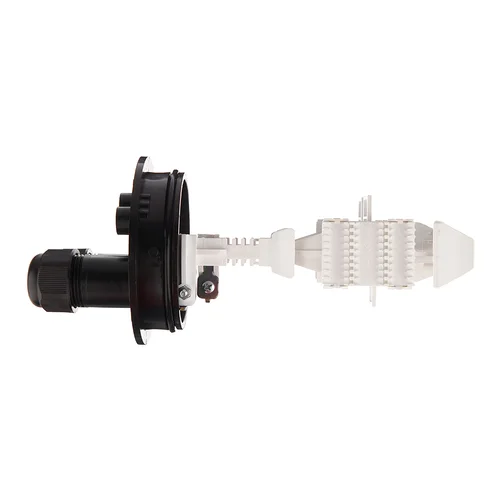

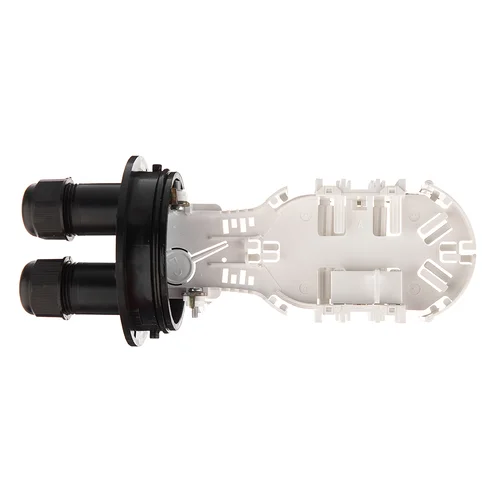

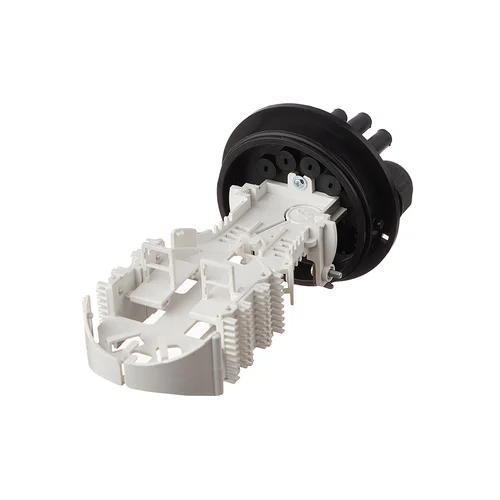

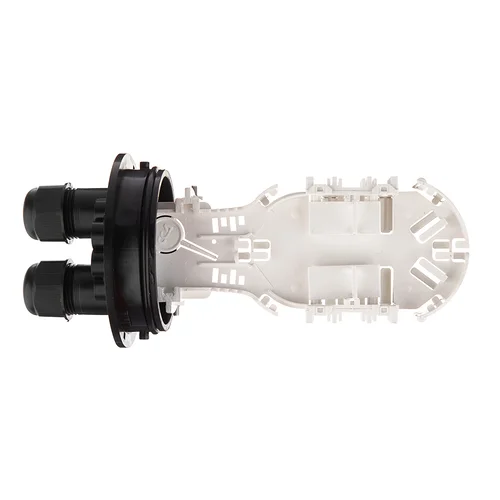

Муфта МКО-Ц8 является самой малогабаритной муфтой серии МКО. Минимизация размеров муфты достигнута за счёт использования специального внутреннего лотка (кронштейна), на котором располагаются два съемных ложемента на 18 сварных соединений каждый и 4 фиксатора ЦСЭ. Запас оптических волокон также располагается в органайзерах лотка.
В обновлённую конструкцию муфты в комплект поставки уже входят 3 навесных ложемент Л2 SC-Ц8 для установки до пяти адаптеров типа SC и навесной ложемент Л1-СП-Ц8 для размещения разветвителя 1х4 -PLC -SM/0,9 -1,0 м-SC/APC.

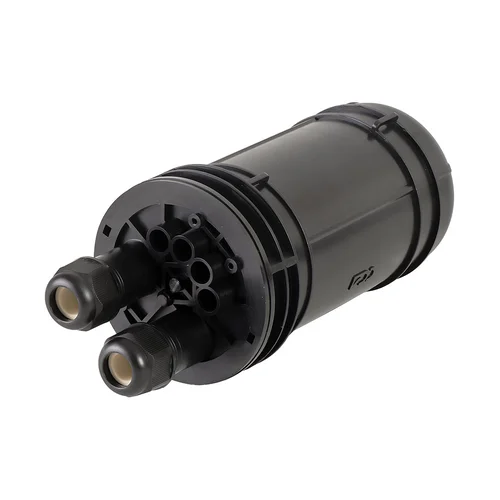

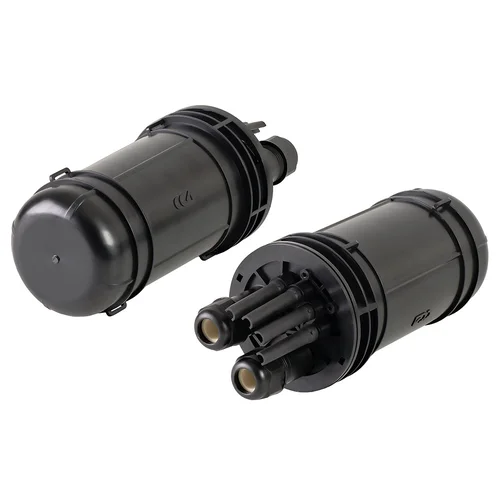

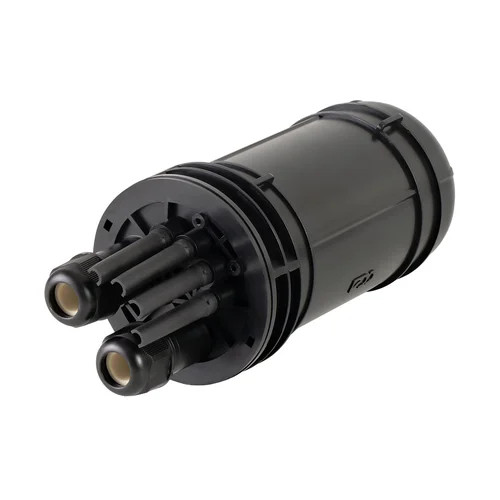

Способ герметизации корпуса с оголовником - механический, при помощи эластичной кольцевой прокладки, и «байонет» соединение, без использования хомута.
Ввод подвесного ОК, крепление и герметизация осуществляются с помощью резьбовых фитингов.
Ввод абонентских дроп-кабелей осуществляется с помощью проходных отверстий на оголовнике, диаметр которых позволяет вводить в муфту дроп-кабели с разъемами SC типа. Герметизация вводов достигается с помощью разрезных эластичных втулок (заглушек).
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Характеристики | |
---|---|
Тип конструкции | Тупиковая |
Тип герметизации | Механическая |
Количество соединяемых волокон | 36 |
Количество кабельных вводов | 6 |
Диаметр кабельных вводов, мм | фитинг, до 16 мм; эластичная заглушка, до 3,5 |
Количество сплайс-кассет | Встроена в конструкцию муфты |
ДЛИНА, м | 269 |
Диаметр, мм | 111 |
Температура эксплуатации, °C | от -60 до 70 |
ВЕС, КГ | 0,4 |
Комплект поставки | Корпус (оголовник, кожух, прокладка) - 1 шт. Лоток с 4 фиксаторами ЦСЭ - 1 шт. Ложемент Л18-4525 - 2 шт. Ложемент Л2 SC-Ц8 - 3 шт. Ложемент Л1 СП - 1 шт. Заглушка эластичная для дроп-кабеля от 2 до 3,5 мм - 4 шт. Вставка эластичная для круглого кабеля 4-10 мм - 2 шт. Вставка эластичная для круглого кабеля 10-16 мм - 2 шт. Комплект маркеров и стяжек - 1 шт. Гильзы КДЗС 4525 - 20 шт. Паспорт - 1 шт. |
