Описание
Характеристики устройства
- Напряжение питания: 9-48В, РоЕ(штекер 5,5/2,5);
- Дискретные входы/ «сухой контакт»: 4 шт;
- Дискретный выходы: 2 шт;
- Корпус: металл;
- Интерфейсы: web, snmp, trap;
- Ethernet: 10BASE-T;
- Цифровой вход для датчика температуры /влажности (1-wire или Single-wire): 1 шт*;
- Датчик температуры 1-wire: 1шт;
- Комбинированный датчик температуры и влажности DHT22 Single-wire: 1 шт;
- Датчик наличия напряжения (мониторинг питания): 1 шт;
- Аналоговый вход (замер напряжения DC до 76В): 1 шт.
Габариты
- Размеры: 50х60х25 мм;
- Диаметр отверстий для крепления: 3 мм.
Дополнительные функции
- Функция «Термостат»;
- Функция «Watchdog» (сетевая диагностика);
- Функция «Гидролок».
Комплект поставки
- Устройство в сборе;

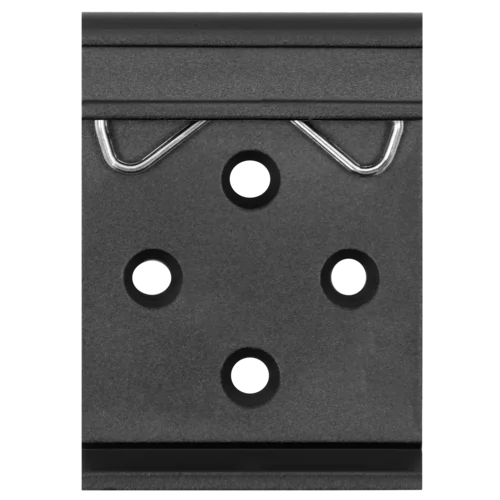

- Крепления на DIN-рейку и плоскую поверхность;

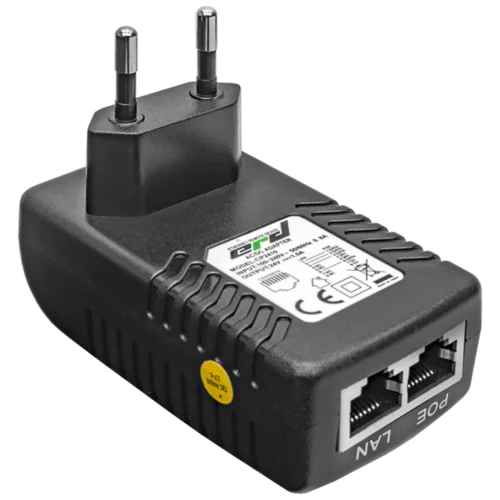

- РоЕ инжектор;
- Шлицевая отвертка, 2*40 мм;
- Блок питания в комплект не входит!
* При подключении комбинированного датчика измерения температуры и влажности DHT22 необходима соответствующая прошивка (ВАЖНО: работает с версией ПО 12.0_SW и выше).
Документация и ПО
Сертификаты соответствия
Паспорт
Сопутствующие товары
Аксессуары для видеонаблюдения / Источники питания
Датчики и сенсоры / Датчики газа
Датчики и сенсоры / Датчики дыма
Датчики и сенсоры / Датчики открытия дверей
Датчики и сенсоры / Датчики удара/вибрации
Датчики и сенсоры / Другое
Датчики и сенсоры / Климатические
Датчики и сенсоры / Контроль эл.питания
Датчики и сенсоры / Обнаружение протечки
Дополнительное оборудование / Комплектующие и аксессуары
Дополнительное оборудование / Управляемые розетки и реле
Источники бесперебойного питания ИБП (UPS) / Off-line ИБП (UPS)
Комплектующие и аксессуары для беспроводного сетевого оборудования / Блоки питания и инжекторы
Преобразователи напряжения / AC/DC-преобразователи
Аналоги
Наименование товара | Артикул | Цена | Доступно / всего | |
---|---|---|---|---|
SNR-ERD-2.3 | Склад: 1 000+/1 000+ шт |
Отзывы о товаре
Пока нет ни одного отзыва
Вопросы о товаре6
По дате
Александр
08.04.2024, 08:52
Здравствуйте! В руководстве SNR-ERD-2S в описании 14-контактного разъема указан выход "3V3 0.1А макс". Для чего предназначен этот выход, напряжение на выходе? Можно ли его использовать для электропитания внешних датчиков?
NAG
08.04.2024, 11:02
Добрый день!
Выход "3V3 0.1А макс" предназначен для электропитания внешних датчиков. Напряжение на выходе 3,3 Вольта.
Бухарин Александр
16.02.2024, 07:56
Добрый день
Подскажите совместим ли датчик: SNR-PHD-DIN-1.0
С SNR-ERD-2s?
Основное требование - информирование по snmp об отсутствии питания 220В
NAG
16.02.2024, 08:05
Добрый день!
SNR-ERD-2s и SNR-PHD-DIN-1.0 совместимы.
SNR-ERD-2s умеет отправлять уведомления по SNMP об отсутствии питания 220В.
Родион
25.11.2023, 07:46
Некоторые модели ERD поддерживают подключение нескольких датчиков температуры по шине 1-Wire.
Каким образом настроить управление нагрузкой в режиме термостата на показания определённого датчика?
Интересует алгоритм действий для модели 3s и 4s
NAG
27.11.2023, 04:11
Добрый день!
Ответ объёмный, к SNR-ERD-2s не относится, здесь разместить его не можем. Просим Вас оставить заявку на www.nag.support.
Елин Родион
05.10.2023, 03:06
Добрый день! В документации к SNR-ERD-2s отсутствует схема подключения устройств и датчиков, в частности:
1-Wire - что за датчик и как его подключить? У нас есть датчик 18B20, он пойдёт?
PH_P, PH_M - к ним подключается датчик фазы? Что за датчик? Или напряжение из розетки просто подвести?
NAG
05.10.2023, 05:20
Добрый день!
1) С климатическим датчиком 1-Wire Вы сможете ознакомиться пройдя по ссылке ниже. Там же Вы найдёте схему подключения.
https://shop.nag.ru/catalog/06630.datchiki-i-sensory/38627.klimaticheskie/20065.snr-dts-2
2) Датчик 18B20 подойдёт, про него Вы найдёте информацию в пункте 1.
3) Блок питания AC/DC используем как датчик наличия напряжения: положительный провод от блока питания подключаем на контакт 13 (PH_P, «датчик фазы»), а отрицательный провод - контакт 14 (PH_M, «датчик фазы»). При коммутации блока питания в розетку 220В (АС) на интерфейсе ERD видим наличие питания.
NAG
06.10.2023, 04:16
Добрый день!
Важное уточнение: Блок питания AC/DC нужно использовать на +5V, напряжение свыше выведет из строя порты PH_P и PH_M.
Андрей
25.12.2022, 20:04
Здравствуйте. В описании указан "Комбинированный датчик температуры и влажности DHT22 Single-wire: 1 шт;"
- если я правильно понял, это не комплект, а кол-во поддерживаемых датчиков
- в рук-ве упоминается только датчик температуры. это не ошибка? датчик температуры и влажности будет поддерживаться в части показаний влажнности?
Спасибо.
NAG
26.12.2022, 05:30
Добрый день!
1) Поняли правильно, датчик не идет в комплекте, а просто совместим с данным устройством и приобретается отдельно;
2) В руководстве нет ошибки. Комбинированный датчик влажности и температуры был разработан недавно, актуализация руководства по эксплуатации в работе и появится на сайте в ближайшее время.
