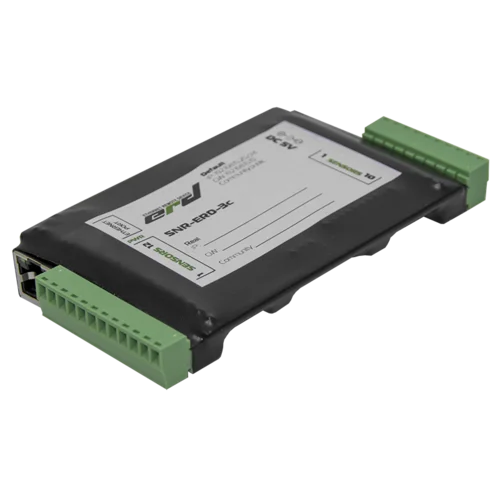

Устройство удалённого контроля и управления SNR-ERD-3c

Нет отзывов
SNR-ERD
EndOfSale
Артикул:SNR-ERD-3c
Код товара: 13810
SNR-ERD

Универсальный контроллер c функцией конвертера интерфейсов Eth-RS485/RS232, предназначен для удалённого контроля и управления шкафов с оборудованием. Опрос, подключенных к нему датчиков, и управление нагрузками, осуществляется посредством SNMP и WEB.

Ваша цена (за шт): 44 530 ₸
Параметры заказа:
Описание

В качестве корпуса - термоусадочная трубка.

Устройство использует интерфейс 10BASE-T.

В комплект не входит Сетевой адаптер SNR-PS-AC/DC-5/1

Сравнительная таблица устройств мониторинга (http://data.nag.ru/SNR%20ERD/Documents/%D1%81%D1%80%D0%B0%D0%B2%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D0%B0%D1%8F%20%D1%82%D0%B0%D0%B1%D0%BB%D0%B8%D1%86%D0%B0%20%D1%83%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%20%D0%BC%D0%BE%D0%BD%D0%B8%D1%82%D0%BE%D1%80%D0%B8%D0%BD%D0%B3%D0%B0.png)

Устройство предназначено для удалённого мониторинга температуры, управления нагрузками, состояния серверной, шкафов с оборудованием, ЦОД. Опрос, управление аналоговыми и дискретных датчиками, осуществляется посредством SNMP и WEB интерфейсов.

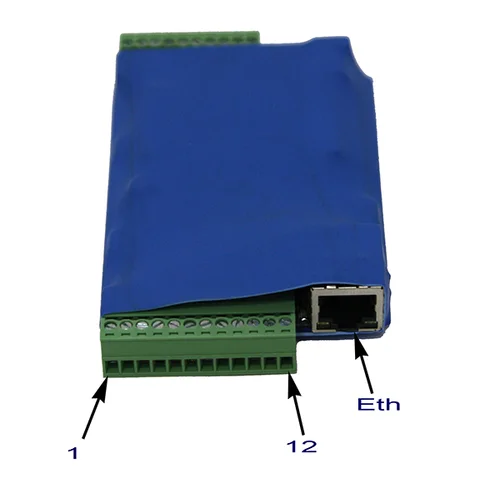

рис.1 Устройство SNR-ERD-3c (без корпуса)

Основной функционал:

  • Измерение температуры, до 5ти внешних  датчиков. (работающих через интерфейс 1-WIRE) В стандартной конфигурации длина шины 1-wire до 25 метров. При использовании подтягивающего резистора 1кОм - 50 метров;
  • Отслеживание наличия напряжения - 2 входа. "датчик фазы", "датчик напряжения";
  • Удаленный опрос датчиков типа "сухой контакт" - до 4ех штук. (датчики открытия двери или датчики вибрации, или другие датчики сигнализации);
  • Удалённое (дистанционное) управление нагрузкой - 2 выхода. Функции "термостат", "watchdog" и ручной режим;
  • Аналоговый вход, для измерения напряжения;
  • Два последовательных выхода RS232, RS485 для преобразования интерфейсов Serial-Ethernet;
  • Настройка и управление всеми функциями через SNMP и WEB интерфейсы;
  • Работа по сценариям (события при изменении температуры, напряжения);
  • Рассылка TRAP сообщений;
  • Отслеживание работоспособности оборудования при помощи ICMP запросов, функция "watchdog" (Один адрес);
  • Самостоятельное "ручное" обновление прошивки;
  • Кнопка сброса на заводские настройки;
  • Сохранение всех настроек и каунтеров при отключении питания.





Данное устройство участник проекта "Народный мониторинг".



Пример настройки в программе DUDE.

Настройка в Zabbix.

Настройка в PRTG.

Обзоры:

Использование источника бесперебойного питания youtu.be/YwOBil5Uhw8

Распиновка КАБЕЛЯ:
к erd-3    <>   к COM
10            -       5
3              -       3
3              -       2
2              -       7 (не всегда требуется)

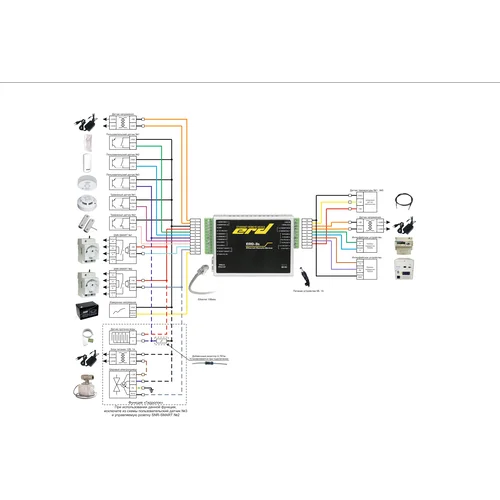

Пример применения, статья от nag.ru

Наши тесты:

Провели собственное тестирование на работу устройств при низких температурах.

Маркетинг:

КП на устройства мониторинга.

Статьи:

Статья о совместном проекте со Сбербанком.

Наличие на складе:

Если по каким то причинам, данный товар отсутствует на складе, мы готовы изготовить партию 100шт в течении двух недель.

Отзывы присылайте на адрес erd@nag.ru:
Папоян Армен.
ООО «Электро Системы»

Уважаемые Коллеги!
Мы используем Ваши устройства ERD-GSM, ERD-3S для мониторинга микроклимата в
термошкафах и управления нагрузками.



FAQ:

-В:Жданов Александр

SysName ERD-3S

Подскажите. есть bdcom 3310 с console port rj45, есть данная ERD, как мне подключиться к данной железке по com port. Сделал виртуальный ком порт, коннект есть, но в терминале ничего не отображается. Может посоветуете что.

-О:Добрый день, Александр.

оранжевый (2) подключите к 3 контакту ERD
синий (4) к 4
коричневый (8) к 10





-В:Сколько датчиков температуры можно подключить и на какой длине от устройства?

-О:Можно подключить одновременно до пяти датчиков. Длина шины зависит от разных факторов - качество, количество подключенных датчиков и тп. Мы рекомендуем использовать витую пару, длинной до 20 метров на датчик.



-В:Как получать трапы на email?

-О:Для этого нужно настроит программу на компьютере, например Gerda, в которой все trap сообщения будут перенаправлятся на указанный email адрес.



-В:ERD нас польностью устраивает по цене и по функционалу, что если через пол года использования нам потребуется функция которой нет на устройстве, вы сможете доработать?

-О:Да, мы можем доработать функционал устройства под ваши нужды, присылайте запрос на erd@nag.ru



-В:Как подключить устройство к тепловычислителю СПТ943 по интерфейсу RS232 "токовая петля"

-О:Ниже приведён пример подключения



В: Добрый день. Приобрели устройство мониторинга ERD-3S, версия прошивки 1.6, по web-все работает, через snmp-не могу подключиться, устройство просто не видится. Ping проходит без проблем. Просьба помочь.

О: Проверьте, что порты 161 и 162 открыты и запущена служба-обработчик SNMP или SNMP-менеджер.

Для работы через командную строку подойдет программа net-snmp. В качестве SNMP-менеджера можно использовать MIB Browser (потребуется MIB-файл). В качестве системы мониторинга подойдет The Dude или PRTG. Некоторые программы можно скачать нашего FTP
Документация и ПО
Сопутствующие товары
Аналоги
Наименование товараАртикулЦенаДоступно / всего
SNR-ERD-5c
Склад: 100+/100+ шт (Транзит: 100+ шт)
Отзывы о товаре
Пока нет ни одного отзыва
0
Вопросы о товаре1
Пользователь
16.08.2022, 21:53
Добрый день. Два вопроса - как правильно подключить COM-порт устройства в Linux (подойдёт ли Tibbo VSPDL)? Второй - есть ли возможность перезагружать устройство удалённо? Периодически отваливается связь с датчиками температуры и не восстанавливается до перезагрузки. Возможно ли воткнуть питание устройства в управляемую им же самим розетку?
NAG
18.08.2022, 04:58
Здравствуйте, напишите, пожалуйста, в техподдержку https://shop.nag.ru/article/support
