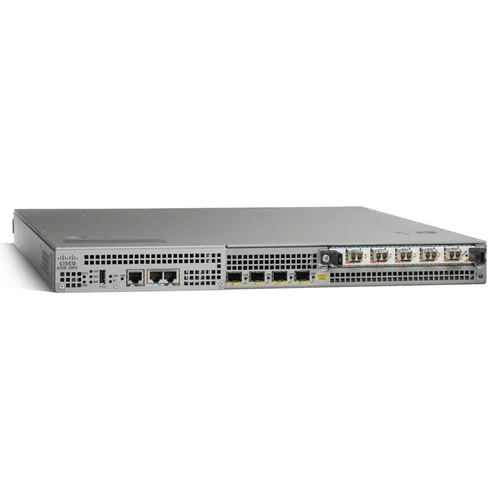

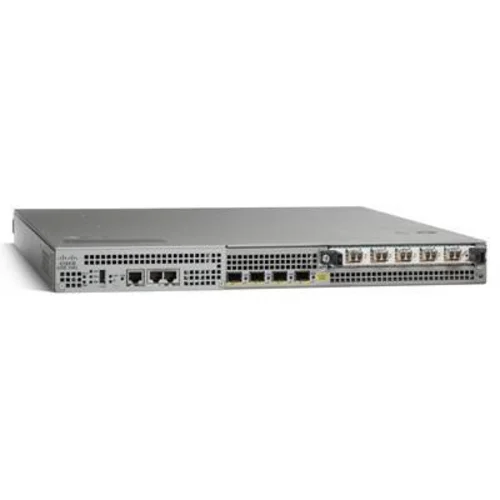

Характеристики Cisco ASR1001
- Размер 1RU
- Два блока питания AC
- Полоса пропускания: 2.5Gbit/s, 5Gbit/s – программно активируемая
- Производительность: 4Mpps
- Полоса шифрования: 1,8Gbit/s
- Оперативная память: 4GB (расширяемая до 16GB)
- NBAR (DPI)
- Интерфейсы ввода-вывода:
- 4 порта 1000Base-Х (SFP)
- 1 слот для SPA модулей
- Порты Console / Management Ethernet / Aux
Результаты тестирования ASR1000
.jpg)
Маршрутизаторы Cisco ASR 1000 предназначены для агрегации управляемых сервисов и сервисов "any play". Провайдерам они обеспечивают возможность гибче, эффективнее и с меньшими затратами предоставлять комплексные клиентские и бизнес-сервисы. Предприятиям безопасные, надежные и высокопроизводительные периферийные решения для глобальных корпоративных сетей, конвергирующие информационные, коммуникационные и коммерческие сервисы, а также функции совместной работы.
Основные особенности:
- Ускорение предоставления сервисов за счет параллельной обработки запросов.
- Функции широкополосной агрегации, расширенной маршрутизации в корпоративных сетях и периферийной маршрутизация в провайдерских сетях.
- Облегчение сетевой конвергенции и внедрение инноваций в области WAN-агрегации, CPE-сервисов и периферийной маршрутизации в провайдерских сетях.
- Снижение операционных расходов и капиталовложения за счет быстрого развертывания новых управляемых и хостовых сервисов на базе унифицированных архитектур и операционных сред.
- Высокая отказоустойчивость благодаря поддержке удобной и экономичной функции обновления ПО без отключения сервисов (ISSU).
- Первый в отрасли полностью интегрированный программируемый модуль управления с самыми широкими на сегодня возможностями масштабирования, операционной эффективности, гибкости и скорости обслуживания
Маршрутизаторы используют новое ПО Cisco IOS XE (устанавливается на Cisco ASR 1000 в качестве модульной ОС). Это ПО разработано на базе Cisco IOS 12.2SR и обеспечивает высокую надежность, скорость и возможность модульной компоновки. Высочайшая гибкость и производительность встроенного процессора Cisco ASR 1000 обеспечивает безопасность сети, оптимизацию сетевого трафика, поддержку Cisco IOS Firewall и другие дополнительные функции Cisco IOS XE без необходимости подключения дополнительного оборудования.
Cisco ASR 1000 позволяют провайдерам консолидировать различные устройства и предоставлять пользователям несколько мгновенно подключаемых управляемых сервисов. Для этого нет необходимости подключать специальные устройства и модули, что позволяет снизить операционные расходы за счет снижения затрат на обслуживание. Провайдеры управляемых услуг могут задавать приоритетность трафика сервисных устройств, связанного с выполнением отдельных приложений, и повысить приоритетность трафика, требующего непрерывного и стабильного подключения - например, IP-телефонии или видео.
В серию входит шесть моделей: Cisco ASR1001, ASR1002, ASR1002-X, ASR1004, ASR1006 и ASR1013 имеющие производительность до100Гбит/с. Все они используют инновационный процессор Cisco QuantumFlow, который обеспечивает не только высокую производительность, но и поддержку таких сервисов, как шифрование и файрволл, QoS, NBAR, инспектирование пакетов на основе ПО, широкополосное подключение, контроль пограничных сессий и т. д.
Таблица 1. Сравнение моделей серии Cisco ASR 1000
|
Модель |
Cisco ASR1002 |
Cisco ASR1002-X |
Cisco ASR1004 |
Cisco ASR1006 |
Cisco ASR1013 |
|
Кол-во слотов под SPA адаптер |
3 |
3 |
8 |
12 |
24 |
|
Кол-во слотов под ESP |
1 |
0 |
1 |
2 |
2 |
|
Кол-во слотов под модуль процессора |
Интегрированный |
Интегрированный |
1 слот |
2 слота |
2 |
|
Кол-во поддерживаемых SIP |
Интегрированный |
Интегрированный |
2 |
3 |
6 |
|
Резервирование |
программное |
программное |
программное |
Аппаратное |
Аппаратное |
|
Включено портов GE |
4 SFP |
6 SFP |
0 |
0 |
0 |
Таблица 2. Применение Cisco ASR 1000 в корпоративных сетях
|
Выполняемые функции |
Преимущества |
Реализация |
|
Приоритезация трафика |
- применение MQC политик на VLAN и туннелях |
- ведение гибкой иерархии |
|
Многозадачность, масштабируемость, централизованная безопасность |
- снижение CapEx и OpEx при миграции и объединении нескольких Cisco ASR 1000 |
- высокая масштабируемость (поддержка тысячи удаленных офисов) |
|
Высокопроизводительный брандмауэр |
- брандмауэр встроен в Cisco Packet Processor, без использования доп. модулей |
- производительность брандмауэра до 10Гбит/с |
|
Управление CPE |
- поддержка соглашений об уровне сервиса (SLA) |
- поддержка избыточности IOS без использования доп. модулей |
Таблица 3. Применение Cisco ASR 1000 провайдерами услуг
|
Выполняемые функции |
Преимущества |
Реализация |
|
Широкополосный концентратор доступа (LAC) или сетевой сервер (LNS) по протоколу L2TP |
- идеален для массового обслуживания triple-play (данные, голос, видео) |
- высокая масштабируемость, до 32000 пользователей и до 16000 туннелей |
|
Высокопроизводительный L3VPN |
- объединенный набор сервисов в одном процессорном модуле: шифрование, FPM, NBAR, SBC и тд. |
- высокая производительность обработки многоадресного трафика |
|
Высокопроизводительная пограничная маршрутизация |
- высокая масштабируемость |
- расширение до 1 млн IPv4 маршрутов или до 250000 IPv6 |
|
Пограничный контроллер сессий (SBC) |
- простое управление границей сети |
- SBC способствует в повышении безопасности, QoS, IPv4 и IPv6 |
Описание на сайте производителя
Производитель: Cisco
| Характеристики | |
|---|---|
| Размер таблицы маршрутизации IPv4 | 1000000 |
| Модульные блоки питания маршрутизатора | Да |
| Тип устройства | Маршрутизатор |
| Поддерживаемый тип интерфейсов маршрутизатора | Интерфейс 1000 Base-X SFP |
| Производительность маршрутизатора Gbps | 5 |
| Линейка Cisco | ASR 1000 |
