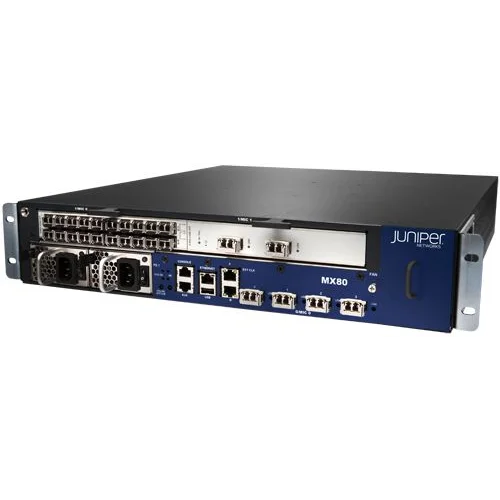

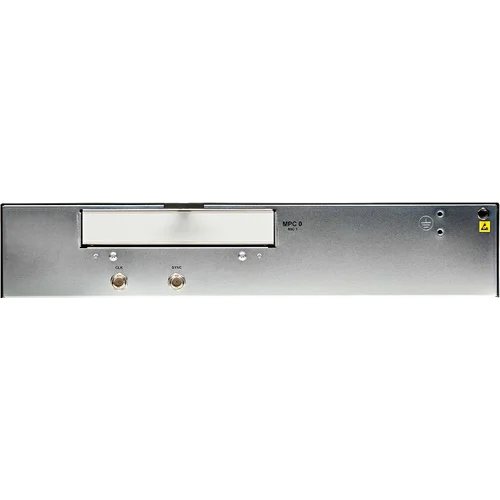

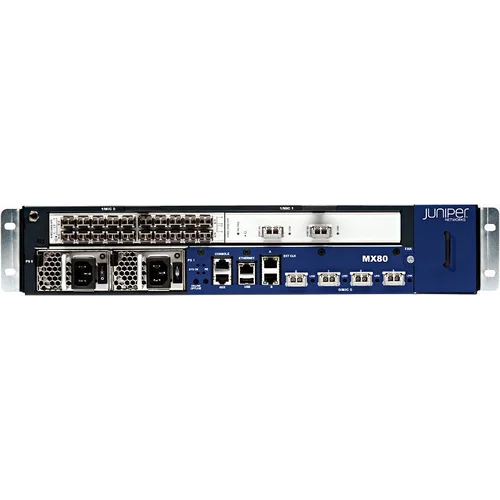

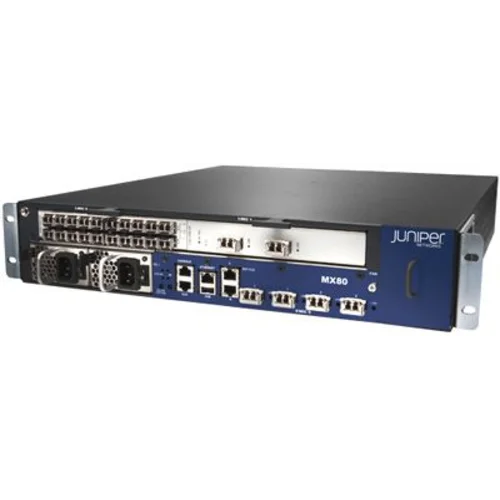

Маршрутизатор Juniper MX80

В состав входит: шасси Juniper MX80 с блоком питания переменного тока (AC), блоком охлаждения с фильтром.

Получить техническую консультацию, составить полную и правильную спецификацию и определить стоимость оборудования Вы можете пообщавшись с  менеджером. Звоните! Мы с удовольствием ответим на все вопросы! Возможны гибкие условия рассрочки и факторинга!

• MX-серия на сайте Juniper Networks
• MX Series Ethernet Services Routers for midrange Datasheet
• Техническая документация. MX-series Ethernet Services Routers
• Техническая документация. JUNOS Software
• Электронный учебный курс «JUNOS как второй язык»
  (версии на русском, английским и других языках)
• База знаний по Juniper на NAG.RU
• FAQ (//shop.nag.ru/article/juniper-networks-mx80-chasto-zadavaemye--voprosy)

Область применения:

Граничные маршрутизаторы мультисервисной сети связи PE. Маршрутизаторы граничного шлюза выхода в интернет Border Router. Концентраторы абонентского доступа BRAS.

Основные особенности:

• 4,000,000 IPv4 prefixes in the RIB
• 1,000,000 IPv4 prefixes in the FIB.
• Поддержка протоколов третьего уровня: BGP, IS-IS, OSPF, MPLS-TE, l2/l3 vpn, VPLS, Multicast VPN, RSVP/LDP
• Поддержка механизмов коммутации пакетов на втором уровне: dot1q vlan switching, QnQ tunneling, и.т.д.
• Inline jflow (при наличии лицензии)
• Subscriber Management ( BRAS функционал, при наличии лицензии)
• Отсутствует поддержка NAT.
• Поддержка механизов QoS/H-QoS, bandwith policing/shaping
• Нет поддержки MIC карт на 4 порта 10 Гбит/сек

 Технические характеристики:

(//shop.nag.ru/catalog/05269.Juniper/10027.MX/07486.MX80-5G-AC-B)

Является "старшей" моделью в серии MX-midrange:

Juniper MX80 - старшая модель, имеет два отдела под MIC карты и 4 фиксированных порта 10 Гбит/с

Juniper MX40 - имеет два отдела под MIC карты и 2 фиксированных порта 10 Гбит/с

Juniper MX10 - имеет два отдела под MIC карты

Juniper MX5 (//shop.nag.ru/catalog/05269.Juniper/10027.MX/07486.MX80-5G-AC-B) - имеет один отдела под MIC карты.

(//shop.nag.ru/catalog/05269.Juniper/10027.MX/07486.MX80-5G-AC-B)

Универсальный маршрутизатор границы сети - Juniper MX серии.

Компания JuniperNetworks анонсировала новые сетевые решения с революционной технологией 3DScaling. Данные решения обеспечивают динамическое масштабирование сети для одновременного увеличения пропускной способности и поддержки новых пользователей и сервисов. Основанные на чипсете JunosTrioи операционной системе JunOS, новые продукты Juniper MX 3D соответствуют современным запросам крупных компаний и сервис-провайдеров.

Устройства  Juniper MX предлагают беспрецедентный динамический контроль, большое количество поддерживаемых приложений и революционные экономические показатели, подтверждаемые исследованием, которое было проведено сторонней организацией:

•  Увеличение показателя возврата инвестиций  (ROI) за 5 лет до 540%;
•  Сокращение операционных издержек на агрегационные сервисы на 47%;
•  Сокращение операционных издержек на бизнес-сервисы на 63%;
•  Сокращение операционных издержек на бытовые сервисы на 77%;
•  Повышение результативности применения энергии в размере 10-к-1 по сравнению с продуктами других поставщиков

Возможности Trio чипсета.

Один Trioчипсет способен поддерживать более 2M маршрутов в FIB, 250К очередей, 32K интерфейсов, 500К MAC адресов, 1М ARP записей. С точки зрения производительности новые модульные линейные платы и маршрутизаторы обрабатывают в 2-4 раза больший трафик, чем конкуренты – до 2,6 терабит в секунду, причем показатель энергопотребления из расчета на гигабит уменьшился в два раза. Все это стало возможно благодаря новому Trio чипсету.

Маршрутизаторы JuniperMX3D дают полную свободу в выборе пропускной способности, количества абонентов и сервисов, что разрешает изменять параметры работы сети в «горячем» режиме и подстраиваться под постоянно меняющиеся требования абонентов.

Серия JuniperMX:  возможности и преимущества

Универсальный пограничный маршрутизатор MX80 3D это оптимальная платформа для небольших сетей предприятий и провайдеров, в которых требуются полный функционал и возможности серии MX. Этот компактный, экономичный маршрутизатор поддерживает два слота MIC и возможность программного апгрейда до MX80.

MX80 относится к линейке MX Series 3D Universal Edge Router, на базе чипсета Trio и Junos OS, высокопроизводительной операционной системой, разработанной компанией Juniper для расширенной маршрутизации и коммутации. Занимающий всего 2 юнита в стойке (3,5 дюймов), этот маршрутизатор позволяет снизить совокупную стоимость владения (TCO) и повысить эффективность работы корпоративных сетей и сетей провайдеров. Возможность модернизации и комбинирования типов интерфейсов делают MX40 идеальным решением для корпоративных сетей, ЦОДов и WAN-подключений в сетях провайдеров.

Широкий спектр приложений, представленных в маршрутизаторах серии MX и поддерживающихся в младшей линейке включает:

-Расширенный Layer-2, необходимый для ЦОДов и обеспечения их мобильности (VPLS, PseudoWires, Fast re-route, BFD)

-L2, L3 end-to-end сетевая сегментация (с использованием L3/L2 VPN)

Логическая схема Juniper MX80

Блок буферизации является центральным узлом системы, который соединяет все остальные блоки друг с другом. Он отвечает за все процессы передачи данных и поддерживает базовые функции QoS. Представлен MQ чипом

Блок проверки, осуществляет основную обработку заголовков пакетов, приходящих на маршрутизатор. Таких как:

Ключевой особенностью данного блока является поддержка DPI функций, которая позволяет организовать защиту от DDoS атак.

Блок дополнительных очередей используется в случае когда необходимо применять механизмы H-QoS, и базового функционала QoS, поддерживаемого блоком буферизации оказывается недостаточно.

Интерфейсный блок - отвечает за поддержку переподписки интерфейсов, в данном случае этот блок является обязательным, и без него оборудование работать не будет. Поэтому отстутствует поддержка MIC карт на 4 интерфейса 10 Гбит/с, в которых отсутствует данный блок.

Масштабируемость решения Juniper MX80

Вариатны применения MX80.

MX80 для построения колец доступа и агрегации.

Модель «распределенного» MPLS PE

MX80 для построенияMobile Ethernet Backhaul

В конфигурации MX80 доступны такие варианты MICкарт:
