Коммутаторы CloudEngine для сетей ЦОД

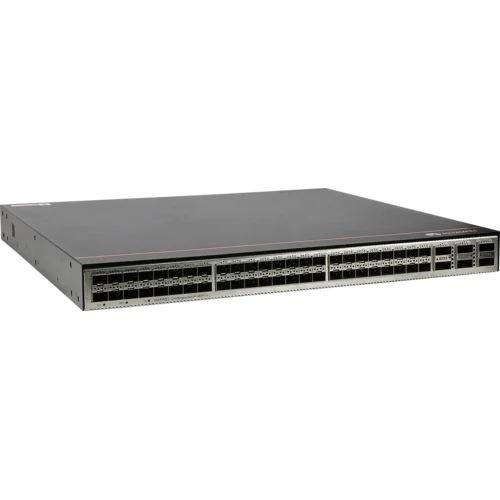

Высокопроизводительные и надежные сетевые коммутаторы CloudEngine обеспечивают низкую задержку и простоту управления ЦОД на основе флеш-систем хранения за счет современной аппаратной конструкции и портов высокой плотности с передачей в нисходящем направлении 10/25/50/100 GE и в восходящем направлении 100/200/400 GE.
Направление воздушного потока гибко регулируется в зависимости от схемы размещения в аппаратном зале. Уникальный алгоритм iLossless повышает эффективность работы памяти Non-Volatile Memory express (NVMe), что позволяет полностью использовать потенциал СХД all-flash. Архитектура на базе протокола NVMe Over Fabric+ (NOF+) позволяет автоматически настраивать и подключать устройства хранения, визуализирует каналы и производительность сети в сквозном режиме.

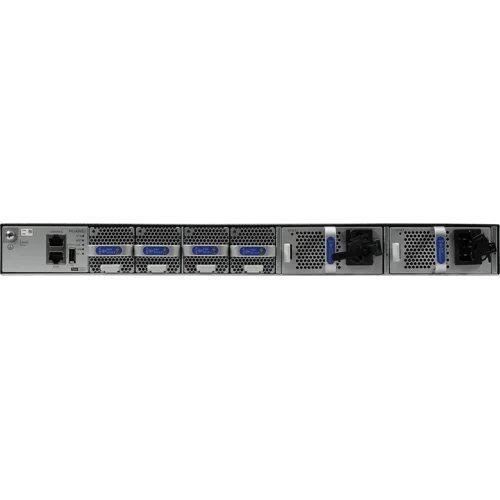

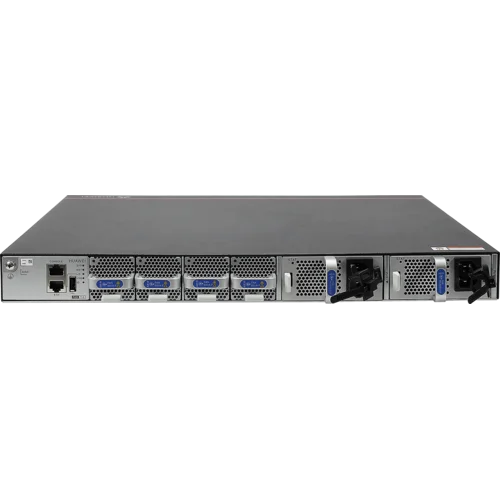

1. Точка заземления | 2. Серийный номер |
3. Консольный порт | 4. Порт управления |
5. Порт USB | 6. Модуль вентилятора 1 |
7. Модуль вентилятора 2 | 8. Модуль вентилятора 3 |
9. Модуль вентилятора 4 | 10. Блок питания 1 |
11. Блок питания 2 | 12. 48x10G SFP+ |
13. 6x40/100G QSFP28 | 14. Место установки крепления со стороны портов |
15. Место установки крепления в центральной части коммутатора | 16. Точка заземления |
17. Место установки крепления со стороны блоков питания |
Тип коммутатора | |
---|---|
Тип коммутатора | Управляемый L3 |
Интерфейсы | |
Тип основных портов | 10GigabitEthernet SFP+ |
Интерфейсы 10GBase-X SFP+ | 48 |
Интерфейсы 100GBase-X | 6 |
Консольный порт | RJ45 |
Management порт | 10/100/1000BaseT |
Тип Uplink портов | 100GigabitEthernet QSFP28 |
L2 функционал | |
Поддержка стекирования | Да |
Количество VLAN | 4063 |
Размер таблицы MAC адресов | 256000 |
Количество правил ACL | 7500 |
Протоколы L2 резервирования | MLAG; MSTP; RSTP; STP |
Multicast | Да |
QoS | Да |
Количество multicast групп | 32000 |
L3 функционал | |
Размер таблицы маршрутизации | 256000 |
Размер таблицы ARP | 256000 |
Протоколы маршрутизации | BGP; IS-IS; VRRP; Static route; RIP; OSPF; VRF |
Поддержка MPLS | Нет |
Управление и мониторинг | |
Управление и мониторинг | CLI |
Физические характеристики | |
Диапазон рабочих температур, °C | от 0 до 40 |
Система охлаждения | Активная |
Характеристики | |
Функция изоляции портов | Да |
Тип 10G интерфеса | SFP+ |
Размещение | Монтируемые в стойку |
Комплект поставки | |
Комплект поставки | - Коммутатор - 2 блока питания - 4 модуля вентиляторов - Крепления - Шнур питания - Лицензия Foundation |
Питание | |
Hot Swap блоки питания | Да |
