Обзор продукта
Cisco Catalyst 9500 серии — это коммутаторы корпоративного класса следующего поколения. Данная серия коммутаторов, основанная на процессоре x86, представляет собой ведущую специализированную платформу для уровня ядра и агрегирования, предназначенную для обеспечения безопасности, Интернета вещей, облачных технология и удобства обслуживания. Коммутаторы поставляются с 4-ядерным процессором x86 2,4-ГГц, 16-ГБ памяти DDR4 и 16-ГБ flash памяти.
Cisco Catalyst 9500 - это первая в отрасли специализированная линейка коммутаторов 25, 40 и 100 Gigabit Ethernet, предназначенная для корпоративной сети. Эти коммутаторы обеспечивают непревзойденный размер таблиц (MAC / route / ACL) и буферизацию для корпоративных приложений. Cisco Catalyst серии 9500 включает в себя неблокирующие коммутаторы с малым форм-фактором 40 и 100 Gigabit Ethernet (QSFP+, QSFP28), и 1, 10 и 25 Gigabit Ethernet (SFP / SFP + / SFP28), которые соответствуют различным потребностям предприятия. Коммутаторы поддерживают расширенные службы маршрутизации и инфраструктуры (такие как многопротокольная коммутация по меткам [MPLS] уровня 2 и уровня 3, VPN для многоадресной передачи [MVPN] и трансляция сетевых адресов [NAT]); Программно-определяемые возможности доступа Cisco (такие как база данных отслеживания хоста, междоменное подключение и протокол [VRF] с поддержкой маршрутизации и пересылки, основанный на использовании протокола VRF, LISP); и виртуализация сетевых систем с помощью виртуальной технологии Cisco StackWise, которая имеет решающее значение для их размещения в ядре сети предприятия
Основные особенности Cisco Catalyst 9500 серии:
● Application-Specific Integrated Circuit (ASIC) Cisco Unified Access Data Plane (UADP) , готовая к использованию технологий следующего поколения, с программируемым конвейером, возможностями микропроцессора и настраиваемым распределением переадресации уровней 2 и 3 на основе шаблонов и списками контроля доступа. (ACL) и записи качества обслуживания (QoS).
● Коммутационная способность до 6,4 Тбит/с с производительностью пересылки до 2 бит/с
● До 36 МБ единого буфера на ASIC
● ЦП Intel x86 с тактовой частотой 2,4 ГГц и до 120 ГБ USB 3.0 или до 960 ГБ SATA SSD для хранения приложений на основе контейнеров.
● До 32 неблокируемых портов 100 Gigabit Ethernet QSFP28
● До 32 неблокируемых портов 40 Gigabit Ethernet QSFP+
● До 48 неблокируемых портов 25 Gigabit Ethernet SFP28
● До 48 неблокируемых портов 10 Gigabit Ethernet SFP+
● Масштабируемые таблицы маршрутизации (IPv4, IPv6 и многоадресная рассылка) и таблицы уровня 2.
● До 256 000 записей маршрутизации (IPv4/IPv6) для высокопроизводительных развертываний ядра кампуса и агрегации.
● До 512 000 записей Flexible NetFlow (FNF) в аппаратном обеспечении.
● Аппаратная поддержка IPv6, обеспечивающая переадресацию на скорости передачи для сетей IPv6.
● Двойной стек IPv4/IPv6 и динамическое распределение таблиц аппаратной переадресации для упрощения миграции с IPv4 на IPv6.
● Аппаратная поддержка для размещения приложений (например, с помощью Cisco ThousandEyes Enterprise Agent).
● Встроенный IEEE 802.1ba AV Bridging (AVB) обеспечивает лучшее качество работы с AV за счет улучшенной синхронизации времени и QoS.
● Протокол точного времени (PTP; IEEE 1588v2) обеспечивает точную синхронизацию часов с точностью до микросекунды, что делает его пригодным для распределения и синхронизации времени и частоты по сети.
● Поддержка как статического, так и динамического NAT и преобразования адресов портов (PAT).
● Виртуальная технология Cisco StackWise, технология виртуализации сетевых систем, повышающая эффективность работы и ускоряющая непрерывную связь и масштабируемую пропускную способность системы. Multichassis EtherChannel можно настроить для членов StackWise-Virtual для обеспечения высокой отказоустойчивости.
● Блоки питания переменного и/или постоянного тока с платиновым рейтингом (КПД 90%).
● Заменяемые кассеты вентиляторов в полевых условиях
● Опция мониторинга Meraki Cloud
Доступный функционал
Функциии |
Базовые |
Сетевые Преимущества |
Switch fundamentals Layer 2, Routed Access (RIP, EIGRP Stub, OSPF – Up to 1000 routes),PBR, PIM Stub Multicast (up to 1000 routes)), PVLAN*2, VRRP, PBR*2, CDP, QoS, FHS, 802.1x*2, Macsec-128, CoPP, SXP, IP SLA Responder, SSO*2 |
+ | + |
Advanced switch capabilities and scale BGP, EIGRP, HSRP, IS-IS, BSR, MSDP, PIM SM, PIM SSM, PIM-BIDIR*2, IP SLA, OSPF |
- | + |
Network segmentation VRF, VXLAN, LISP, BGP-EVPN*2, TrustSec*2, SGT*2, MPLS, mVPN*2 |
- | + |
Automation NETCONF, RESTCONF, gRPC, gNMI/gNOI, YANG, PnP Agent, ZTP/Open PnP, GuestShell (On-Box Python) |
+ | + |
Telemetry and visibility Model-driven telemetry, sampled NetFlow*2, SPAN, RSPAN |
+ | + |
High availability and resiliency GIR, NSF, ISSU*2, StackWise Virtual*2, SMU |
- | + |
IoT integration PTP*2 (IEEE1588v2) |
- | + |
Security MACsec-256*2, WAN MACsec*1 |
- | + |
Cisco trustworthy solutions Trust Anchor module, Secure Boot, Image Signing, Modern Crypto, Runtime Defenses |
+ | + |
*1 - Не поддерживается в модели C9500 на базе UADP
*2 - Не поддерживается в модели C9500
SDM ASIC
1000 egress
1000 egress
1000 egress
1000 egress
*1 - ACL настраивается между входом, выходом, Ipv4 и не ipv4 (2 уровня и ipv6)
*2 - SD-Access был удален из IOS XE 17.3.1 и выше (вместо пользовательских шабонов ASIC)
Тип коммутатора | |
---|---|

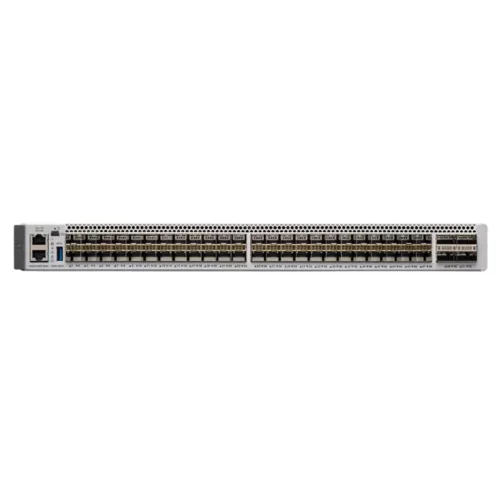

Тип коммутатора | Управляемый L3 |
Линейка Cisco | Catalyst 9500 |
Интерфейсы | |
Тип основных портов | 25GigabitEthernet SFP28 |
Интерфейсы 25GBase-X | 48 |
Интерфейсы 100GBase-X | 4 |
Консольный порт | RJ45 USB type B |
Management порт | 10/100/1000BaseT |
Количество основных портов | 48 |
Тип Uplink портов | 100GigabitEthernet QSFP28 |
Питание | |
Напряжение питания | ~220V AC |
Блоки питания | C9K-PWR-650WAC |
Допустимое напряжение питания | 90-264V AC |
L2 функционал | |
Поддержка стекирования | Нет |
Количество VLAN | 4096 |
Размер таблицы MAC адресов | 82000 |
Протоколы L2 резервирования | MRPP; ERPS; MSTP; STP; RSTP |
Количество multicast групп | 2000 |
L3 функционал | |
Размер таблицы маршрутизации | 90000 |
Протоколы маршрутизации | RIP; OSPF; BGP; PIM; EIGRP |
Поддержка MPLS | Да |
Физические характеристики | |
Система охлаждения | Активная |
Характеристики | |
Размещение | Монтируемые в стойку |
