В комплект входит:
- Блок питания AC Port Side Exhaust или Port Side Intake - 2 шт.
- Блок вентиляторов Port Side Exhaust или Port Side Intake - 4 шт.
Модель блоков питания и вентиляторов уточняйте у менеджера.
Крепления и дополнительные лицензии в комплект не входят!

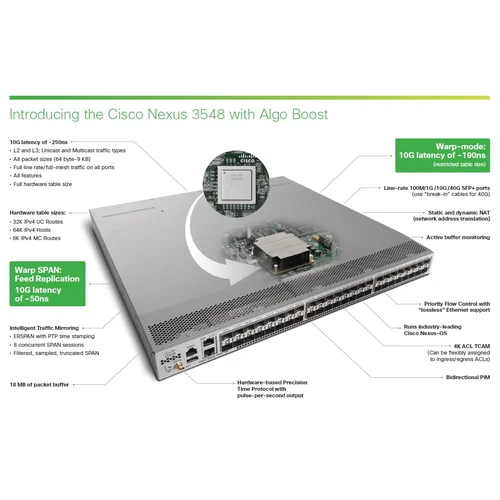

Коммутатор Cisco Nexus 3548 представляет собой прорывную инновацию, до 60 процентов повышающую производительность сетевого доступа по сравнению с конкурирующими коммутаторами 10 Gigabit Ethernet. Nexus 3548, разработанный для высокопроизводительных вычислений, высокоскоростных торгов и среды Big Data, сокращает задержку коммутации до 190 наносекунд с помощью уникальной технологии Algo Boost, разработанной инженерами Cisco.Эта технология дает точное и подробное представление о работе коммутатора в реальных условиях, что позволяет операторам ускорять поиск нужной информации, повышать скорость и гибкость информационных потоков и лучше выполнять требования регулирующих органов.
Основные особенности:
- Пропускная способность 960Gbps 720Mpps с ультранизкой задержкой коммутации до 190 наносекунд;
- Пропуск L2 и L3 трафика на скорости порта;

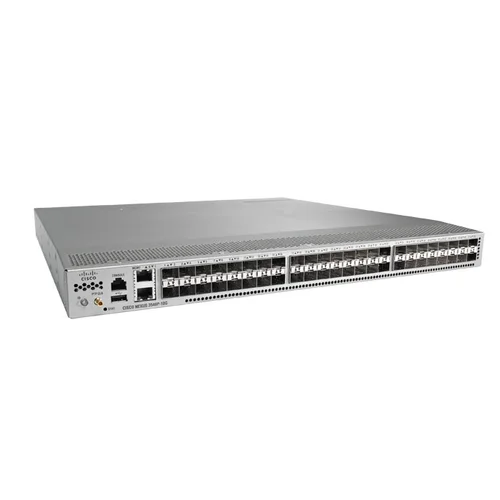

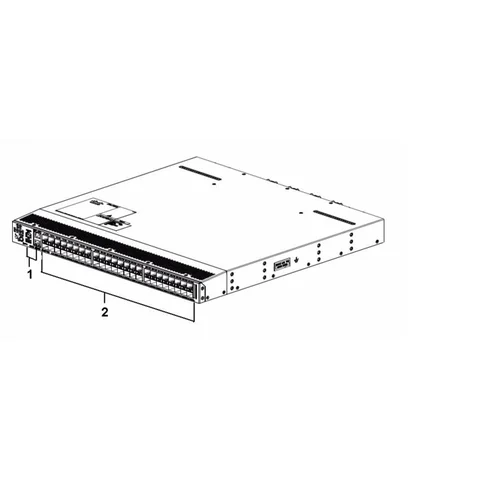

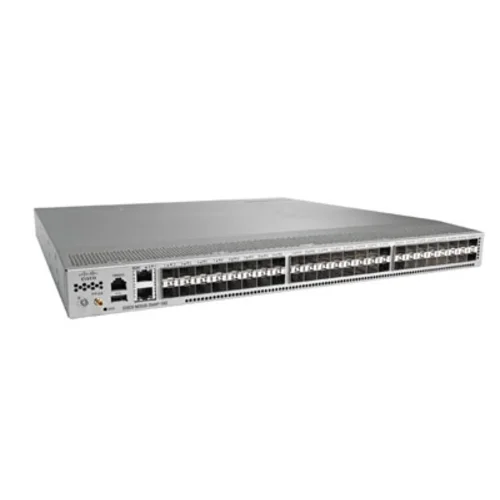

- 48 фиксированных портов 1- 10GE (SFP+);
- 1 порт PPS (Pulse Per Second) для синхронизации, с разъёмом RF1.0/2.3;
- 1 последовательный порт и 2 порта 10/100/1000BaseT для управления;
- 1 USB порт;

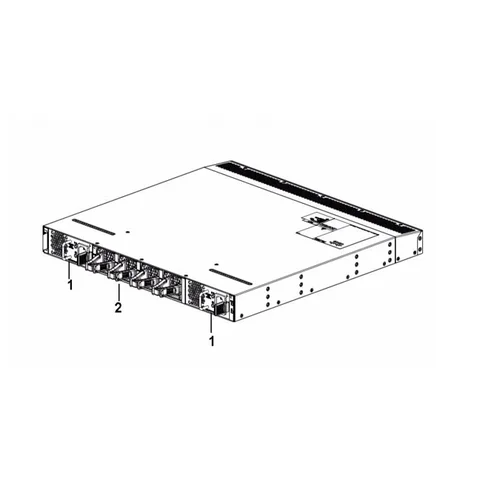

- 2 блока питания с горячей заменой и резервированием;
- 4 вентиляторных модуля с горячей заменой и резервированием;
Коммутатор Cisco Nexus 3548 работающий в режиме "warp" обладает ультранизкой задержкой (от 250 до 190 наносекунд) в среде с малыми и средними требованиями к масштабированию Layer 2 и Layer 3. Кроме того, этот коммутатор облегчает эффективную доставку биржевых данных на финансовые торговые серверы: с помощью функции warp SPAN данные доставляются всего за 50 наносекунд.
Встроенная в Nexus 3548 критически важная функция трансляции сетевых адресов без ущерба для производительности (Hitless NAT) позволяет электронным трейдерам легко подключаться к любой торговой площадке без внесения дополнительных задержек.
Протокол PTP (Precision Time Protocol) помогает торговым фирмам четко синхронизировать свою инфраструктуру, коррелировать сетевые события, точнее соблюдать нормативные требования и лучше проводить расследования происшествий в цифровой среде.
Функция активного мониторинга буферов (Active Buffer Monitoring)осуществляет постоянный мониторинг и в упреждающем порядке указывает пользователям на точки переполнения, которые могут возникнуть в сети и отрицательно повлиять на производительность приложений.
Функция интеллектуального зеркалирования трафика (Intelligent Traffic Mirroring) заключается в фильтрации трафика и установке меток времени с точностью до нескольких наносекунд. Это дает трейдерам возможность лучше видеть причины сбоев и задержек в потоках заказов, кореллировать эту информацию с работой аналитических средств и принимать более обоснованные торговые решения.
Программное обеспечение и функционал:
|
ПО |
Поддерживаемый функционал |
|
Функционал по-умолчанию (лицензий не требуется) |
• Comprehensive Layer 2 feature set: VLAN, IEEE 802.1Q trunking, Link Aggregation Control Protocol (LACP), Unidirectional Link Detection (UDLD) (Standard and Aggressive), Multiple Spanning Tree Protocol (MSTP), Rapid Spanning Tree Protocol (RSTP), Spanning Tree Protocol guards
• Security: Authentication, authorization, and accounting (AAA), access control lists (ACL), storm control, and configurable Control-Plane Policing (CoPP)
• Management features: Cisco Data Center Network Manager (DCNM) support, Secure Shell Version 2 (SSHv2) access, Cisco Discovery Protocol, SNMP, syslog, and IEEE-1588 Precision Time Protocol (PTP)
• Monitoring features: Advanced Buffer Monitoring, Switch Port Analyzer (SPAN), Encapsulated Swich Port Analyzer (ERSPAN)
|
|
Базовая лицензия (N3K-BAS1K9) |
• Layer 3 IP routing: Inter-VLAN routing, static routes, Routing Information Protocol Version 2 (RIPv2), ACLs, Open Shortest Path First Version 2 (OSPFv2; limited to 256 routes), Enhanced Interior Gateway Routing Protocol (EIGRP) stub, Hot Standby Router Protocol (HSRP), and Virtual Router Redundancy Protocol (VRRP)
• Multicast: Protocol-Independent Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM), and Multicast Source Discovery Protocol (MSDP)
|
|
Лицензия LAN Enterprise (N3K-LAN1K9); требует наличия базовой лицензии |
• Advanced Layer 3 IP Routing: OSPFv2, EIGRP, Border Gateway Protocol (BGP), and Virtual Routing and Forwarding Lite (VRF-Lite) |
|
Лицензия Algo Boost (N3K-ALGK9) |
• Algo Boost features: NAT, warp mode, and warp SPAN |
Дополнительные лицензии и функционал (заказываются отдельно, уточняйте у менеджера)
Спецификация:
|
Описание |
Спецификация |
||
|
Вместимость таблиц и масштабируемость |
Режим |
Normal Mode |
Warp Mode |
|
MAC addresses |
64,000 |
8,000 |
|
|
IPv4 unicast routes |
24,000 |
4,000 |
|
|
IPv4 hosts |
64,000 |
8,000 |
|
|
IPv4 multicast routes |
8,000 |
8,000 |
|
|
Number of VLANS |
4,096 |
||
|
ACL entries |
4,096 |
||
|
Spanning-tree instances |
Rapid Spanning Tree Protocol (RSTP): 512 Multiple Spanning Tree (MST) Protocol: 64 |
||
|
Number of EtherChannels |
24 |
||
|
Number of ports per EtherChannel |
24 |
||
|
Buffers |
6 MB shared among 16 ports; 18 MB total |
||
|
Boot flash memory |
2 GB |
||
|
Питание |
Number of power supplies |
2 (redundant) |
|
|
Power supply types |
• AC (forward and reversed airflow)
• DC (forward and reversed airflow)
|
||
|
Typical operating power |
• 152W (48p with Twinax at 100% load; 2 power supply units (PSUs) at 25C)
• 180W (48p with SR optics at 100% load; 2 power supply units (PSUs) at 25C)
|
||
|
Maximum power |
265W |
||
|
Input voltage |
100 to 240 VAC |
||
|
Frequency |
50 to 60 Hz |
||
|
Power supply efficiency |
89 to 91% at 220V |
||
|
Typical heat dissipation |
519 BTUs per hr (48p with Twinax at 100% load; 2 power supply units (PSUs) at 25C) 614 BTUs per hr (48p with SR optics at 100% load; 2 power supply units (PSUs) at 25C) |
||
|
Maximum heat dissipation |
904 BTUs per hr |
||
|
Охлаждение |

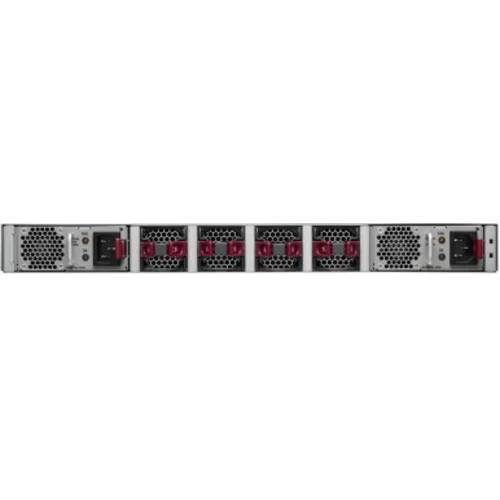

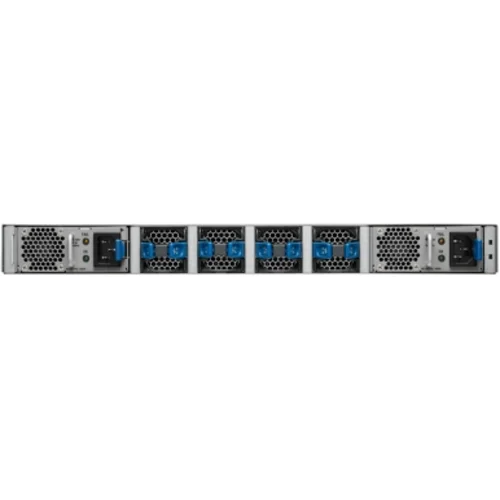

Forward and reversed airflow schemes: • Forward airflow: Port-side exhaust (air enters through fan tray and power supplies and exits through ports)
• Reversed airflow: Port-side intake (air enters through ports and exits through fan tray and power supplies)
Four individual, hot-swappable fans (3+1 redundant) |
||
|
Габариты, вес и параметры среды функционирования |
Dimensions (height x width x depth) |
1.72 x 17.3 x 18.38 in. (4.36 x 43.9 x 46.7 cm) |
|
|
Weight |
17.4 lb (7.9 kg) |
||
|
Operating temperature |
32 to 104° F (0 to 40°C) |
||
|
Storage temperature |
-40 to 158° F (-40 to 70°C) |
||
|
Relative humidity (operating) |
• 10 to 85% noncondensing
• Up to 5 days at maximum (85%) humidity
• Recommend ASHRAE data center environment
|
||
|
Relative humidity (nonoperating) |
5 to 95% noncondensing |
||
|
Altitude |
0 to 10,000 ft (0 to 3000m) |
||
|
MTBF |
317,030 hours |
||
Функционал ПО:
|
Описание |
Спецификация |
|
Layer 2 |
• Layer 2 switch ports and VLAN trunks
• IEEE 802.1Q VLAN encapsulation
• Support for up to 4096 VLANs
• Rapid Per-VLAN Spanning Tree Plus (PVRST+) (IEEE 802.1w compatible)
• MSTP (IEEE 802.1s): 64 instances
• Spanning Tree PortFast
• Spanning Tree Root Guard
• Spanning Tree Bridge Assurance
• Cisco EtherChannel technology (up to 24 ports per EtherChannel)
• LACP: IEEE 802.3ad, IEEE 802.1ax
• Advanced PortChannel hashing based on Layer 2, 3, and 4 information
• Jumbo frames on all ports (up to 9216 bytes)
• Storm control (multicast, and broadcast)
• Link Level Flow Control (802.3x)
|
|
Layer 3 |
• Layer 3 interfaces: Routed ports on interfaces, switch virtual interfaces (SVIs), PortChannels, and subinterfaces (total 1024)
• 24-way Equal-Cost Multipath (ECMP)
• 4096 ACL entries
• Routing protocols: Static, RIPv2, EIGRP, OSPF, and BGP
• HSRP and VRRP
• ACL: Routed ACL with Layer 3 and 4 options to match ingress and egress ACLs
• VRF: VRF-Lite (IP VPN), VRF-aware unicast (BGP, OSPF, and RIP), and VRF-aware multicast
• VRF Route Leaking
• Jumbo frame support (up to 9216 bytes)
|
|
Multicast |
• Multicast: PIMv2, PIM Sparse Mode (PIM-SM), SSM, and BiDir
• Bootstrap router (BSR), Auto-RP, and Static RP
• MSDP and Anycast RP
• Internet Group Management Protocol (IGMP) Versions 2 and 3
|
|
Безопасность |
• Ingress ACLs (standard and extended) on Ethernet
• Standard and extended Layer 3 to 4 ACLs include IPv4, Internet Control Message Protocol (ICMP), TCP, and User Datagram Protocol (UDP)
• VLAN-based ACLs (VACLs)
• Port-based ACLs (PACLs)
• Named ACLs
• ACLs on virtual terminals (VTYs)
• DHCP relay
• Control Plane Policing (CoPP)
|
|
Управление |
• Power On Auto Provisioning (POAP)
• Python scripting
• Switch management using 10/100/1000-Mbps management or console ports
• CLI-based console to provide detailed out-of-band management
• In-band switch management
• Locator and beacon LEDs
• Configuration rollback
• SSHv2
• Telnet
• AAA
• AAA with RBAC
• RADIUS
• TACACS+
• Syslog
• Embedded packet analyzer
• SNMP v1, v2, and v3
• Enhanced SNMP MIB support
• XML (NETCONF) support
• Remote monitoring (RMON)
• Advanced Encryption Standard (AES) for management traffic
• Unified username and passwords across CLI and SNMP
• Microsoft Challenge Handshake Authentication Protocol (MS-CHAP)
• Digital certificates for management between switch and RADIUS server
• Cisco Discovery Protocol Versions 1 and 2
• RBAC
• SPAN on physical, PortChannel, and VLAN
• Encapsulated Remote SPAN (ERSPAN) Version 2 and Version 3
• Ingress and egress packet counters per interface
• Network Time Protocol (NTP)
• Cisco OHMS
• Comprehensive bootup diagnostic tests
• Cisco Call Home
• Cisco DCNM
• Active buffer monitoring
• PTP (IEEE 1588) boundary clock
|
Информация для заказа:
|
Партномер |
Описание |
|
Шасси |
|
|
N3K-C3548P-10G |
Nexus 3548 Switch, 48 SFP+ |
|
NXA-FAN-30CFM-F |
N2K/3K Individual Fan, Forward airflow (port side exhaust) |
|
NXA-FAN-30CFM-B |
N2K/3K Individual Fan, Reversed airflow (port side intake) |
|
N2200-PAC-400W |
N2K/3K 400W AC Power Supply, Forward airflow (port side exhaust) |
|
N2200-PAC-400W-B |
N2K/3K 400W AC Power Supply, Reversed airflow (port side intake) |
|
N2200-PDC-400W |
N2K/3K 400W DC Power Supply, Forward airflow (port side exhaust) |
|
N3K-PDC-350W-B |
N2K/3K 350W DC Power Supply, Reversed airflow (port side intake) |
|
Лицензии ПО |
|
|
N3548-BAS1K9 |
Nexus 3000 Layer 3 Base License |
|
N3548-LAN1K9 |
Nexus 3000 Layer 3 LAN Enterprise License (Requires N3K-BAS1K9 License) |
|
N3548-ALGK9 |
Nexus 3500 Algo Boost License |
|
Запасные части |
|
|
NXA-FAN-30CFM-F= |
N2K/3K Individual Fan, Forward airflow (port side exhaust), Spare |
|
NXA-FAN-30CFM-B= |
N2K/3K Individual Fan, Reversed airflow (port side intake), Spare |
|
N2000-PAC-400W= |
N2K/3K 400W AC Power Supply, Forward airflow (port side exhaust), Spare |
|
N2000-PAC-400W-B= |
N2K/3K 400W AC Power Supply, Reversed airflow (port side intake), Spare |
|
N2200-PDC-400W= |
N2K/3K 400W DC Power Supply, Forward airflow (port side exhaust), Spare |
|
N3K-PDC-350W-B= |
N3K Series 350W DC Power Supply, Reversed airflow (port side intake), Spare |
|
N3K-C3064-ACC-KIT= |
Nexus 3548 Accessory Kit (same as Nexus 3064) |
|
Патчкорды и трансиверы |
|
|
SFP-10G-SR(=) |
10GBASE-SR SFP+ Module |
|
SFP-10G-LR(=) |
10GBASE-LR SFP+ Module |
|
SFP-10G-ER(=) |
Cisco 10GBASE-ER SFP+ Module for SMF |
|
SFP-H10GB-CU1M(=) |
10GBASE-CU SFP+ Cable 1 Meter, passive (twinax) |
|
SFP-H10GB-CU3M(=) |
10GBASE-CU SFP+ Cable 3 Meter, passive (twinax) |
|
SFP-H10GB-CU5M(=) |
10GBASE-CU SFP+ Cable 5 Meter, passive (twinax) |
|
SFP-H10GB-ACU7M(=) |
Active Twinax Cable Assembly, 7m |
|
SFP-H10GB-ACU10M(=) |
Active Twinax Cable Assembly, 10m |
|
GLC-T(=) |
1000BASE-T SFP |
|
GLC-SX-MM(=) |
GE SFP, LC Connector SX Transceiver |
|
GLC-SX-MMD(=) |
1000BASE-SX SFP transceiver module, MMF, 850nm, DOM |
|
GLC-LH-SM(=) |
GE SFP, LC Connector LX/LH Transceiver |
|
GLC-LH-SMD(=) |
1000BASE-LX/LH SFP transceiver module, MMF/SMF, 1310nm, DOM |
| Тип коммутатора | |
|---|---|
| Тип коммутатора | Управляемый L2 |
| Линейка Cisco | Nexus 3000 |
| Интерфейсы | |
| Тип основных портов | 10GigabitEthernet SFP+ |
| Интерфейсы 10GBase-X SFP+ | 48 |
| Консольный порт | RS232 |
| Количество основных портов | 48 |
| Тип Uplink портов | 10GigabitEthernet SFP+ |
| Питание | |
| Напряжение питания | ~220V AC |
| Допустимое напряжение питания | 100-240V AC |
| L2 функционал | |
| Количество VLAN | 4096 |
| Размер таблицы MAC адресов | 64000 |
| Количество правил ACL | 4096 |
| Агрегирование портов | LACP |
| Характеристики | |
| Размещение | Монтируемые в стойку |
