Brocade G620 — коммутатор ультра-высокой плотности, с широкими возможностями масштабирования. До 64 портов FC 32Gb (с вариантами поставки конфигураций от 24 портов с расширением по мере необходимости) в 1U с латентностью менее 900 нс. Производительность коммутатора позволяет работать с flash-хранилищами и пропускает до 100 миллионов IOPS суммарным потоком до 2 Tbps. Объединяется в фабрики до 239 коммутаторов.
Технические характеристики
Базовый интерфейс | 32 Gb FC |
Совместимые оптические модули |
- 32Gb/s мультимод для коротких расстояний (с поддержкой 16/8 Gbit) |
Количество портов | 24-64 |
Варианты поставки | 24/48/64 открытых порта |
Общая пропускная способность | 2 Tbps |
Задержка порт-порт | ≤ 900 нс |
Количество блоков питания | 2 |
Поддержка блоков питания DC | Нет |
Габариты (Ш x В x Г) | 440 x 43.9 x 355.6 мм |
Стандартная гарантия | 3 месяца |
Datasheet Brocade G620 (https://www.dataswitchworks.com/datasheets/switches/brocade-g620-switch-ds.pdf)

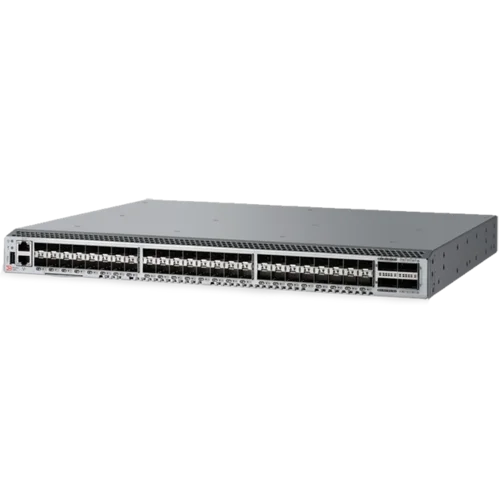

Коммутатор Brocade G620
Коммутатор Brocade G620 имеет наиболее высокую плотность FC-портов на рынке: в форм-факторе 1U умещается 64 порта FC 32 Гбит/с, суммарной производительностью 2048 Гбит/с без переподписки (рис.1).
Общая структура доступных для подключения портов выглядит следующим образом: 48 портов FC 32 Гбит/с плюс четыре Q-Flex порта с максимальной скоростью работы 128 Гбит/с. Порты Q-Flex представляют из себя стандартные счетверенные разъемы, предназначенные для установки оптических модулей QSFP. Порты Q-Flex можно использовать различным образом. Гибкая схема лицензирования позволяет постепенно увеличивать количество активных портов с 24 до 48 с шагом в 12 портов. Кроме того, отдельно доступны для лицензирования четыре Q-Flex порта. Brocade G620 спроектирован с использованием одного ASIC Condor4, и как следствие работает с минимальной задержкой 700 нс (900 нс при включенном функционале FEC), поддерживает использование до 15360 буферных кредитов, режим Access Gateway, FC-маршрутизацию, FICON, и совместим с предыдущими поколениями FC коммутаторов Brocade. Энергопотребление – самое низкое на рынке – 0,10 Вт/Гбит/с. Коммутатор поддерживает выбор направления обдува охлаждающих вентиляторов. Возможно направление выхода воздуха как в сторону коммутационных портов, так и в сторону блоков электропитания. Направление обдува выбирается на этапе заказа оборудования и не может быть изменено впоследствии.
