Модули FC 8Gb в комплект не входят.
Особенности

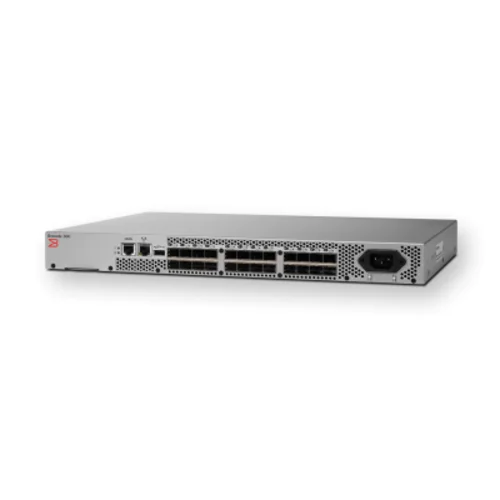

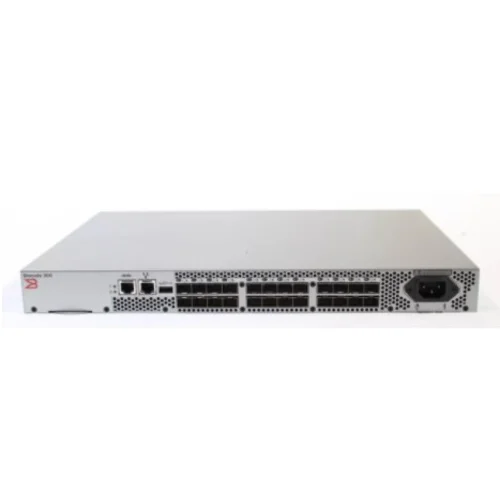

Brocade™ 300 - коммутаторы с 24 FC-портами 8 Гбит/с для сетей хранения данных малых и средних предприятий.
Быстрота и надежность на скорости 8 Гбит/с
- Неблокируемая, исключающая дефицит ресурсов платформа с совокупной пропускной способностью 408 Гбит/с в корпусе высотой 1U.
- Повышает производительность сети благодаря усовершенствованной технологии Brocade ISL Trunking (ISL-магистрали Brocade), позволяющей сгруппировать до восьми портов, имеющихся на двух коммутаторах и поддерживающих скорости 2, 4 или 8 Гбит/c, в единый межкоммутаторный канал (ISL) с максимальной скоростью до 64 Гбит/с.
- Повышенная дальность передачи позволяет увеличить радиус действия FC-системы до 590 км.
Доступная масштабируемость
- Может иметь до 24 портов, обеспечивающих самую высокую в отрасли скорость передачи данных 8 Гбит/c, позволяет увеличивать число портов по мере необходимости (8, 16, 24 порта), приобретая нужное оборудование именно тогда, когда оно потребуется.
- Способствует защите уже имеющихся активов благодаря использованию технологии 8 Гбит/с, которая предусматривает возможность автоматического распознавания устройств, поддерживающих и другие скорости (1, 2 и 4 Гбит/с).
- Обеспечивает долговременную защиту инвестиций, позволяя организациям использовать модули SFP 4 Гбит/с и при необходимости заменять их на модули SFP 8 Гбит/c.
Простое развертывание и управление
- Использует мастер Brocade EZSwitchSetup, благодаря которому сеть хранения данных можно настроить, выполнив три простых шага.
- Оснащается USB-портом, который можно использовать для обновления микропрограмм и загрузки системных файлов журнала с целью упрощения процессов обслуживания и регистрации ошибок.
- Оснащается простой в использовании неблокируемой платформой, исключающей дефицит ресурсов и позволяющей сэкономить время на подключение портов и кабелей.
Оптимальный вариант для самых разнообразных сред сетей хранения данных
- Совмещает функциональные возможности коммутатора с FC-интерфейсом для полной сети хранения данных и шлюза доступа Brocade Access Gateway, обеспечивая легкость подключения к среде SAN любого поставщика.
- Повышает эффективность энергопотребления более чем на 40% (Вт/Гбит) по сравнению с предыдущими поколениями коммутаторов Brocade (еще значительнее снижая уровень энергопотребления и общих затрат на охлаждение в центре обработки данных).
Технические характеристики
Порты | 24 универсальных порта (E, F, M, FL или N) |
Масштабируемость | Архитектура полной сети с поддержкой до 239 коммутаторов |
Сертифицированный максимум | 6000 активных узлов; единая сеть с поддержкой до 56 коммутаторов, 19 транзитных участков; сертификация более крупных сетей по требованию. |
Производительность | Скорость линии связи 1,063 Гбит/с (дуплексный режим); скорость линии связи 2,125 Гбит/с (дуплексный режим); скорость линии связи 4,25 Гбит/с (дуплексный режим); скорость линии связи 8,5 Гбит/с (дуплексный режим). Автоматическое распознавание скорости порта 1 Гбит/с, 2 Гбит/с, 4 Гбит/с и 8 Гбит/с; возможность программирования фиксированной скорости порта. Синхронизация по скорости между портами 1 Гбит/с, 2 Гбит/с, 4 Гбит/с и 8 Гбит/с |
ISL-магистрали | Организация магистралей на базе фреймов с поддержкой до восьми портов 8 Гбит/с на ISL-магистраль с дополнительной лицензией; скорость - до 68 Гбит/с на ISL-магистраль (8 портов х 8,5 Гбит/с [скорость линии связи]) |
Совокупная пропускная способность | 408 Гбит/с: 24 порта х 8,5 Гбит/с (скорость на линии связи) х 2 (дуплексный режим) |
Задержка в матрице коммутации | 700 нс при бесконфликтной сквозной маршрутизации на скорости 8 Гбит/с |
Максимальный размер кадра | Полезная нагрузка – 2112 байт |
Классы обслуживания | Класс 2, класс 3, класс F |
Типы портов | FL_Port, F_Port, E_Port, M_Port (зеркальный порт) и автораспознавание на основе типа коммутатора (U_Port); N_Port при использовании функции шлюза доступа |
Типы трафика данных | Сетевые коммутаторы, поддерживающие одноадресную, многоадресную (255 групп) и широковещательную рассылку |
Типы материалов для печати |
4 Гбит/с: требуется модуль Brocade SFP с возможностью «горячей» замены, малым форм-фактором и разъемом LC; коротковолновый лазер (SWL) 4 Гбит/с; длинноволновый лазер (LWL) 4 Гбит/с; расширенный длинноволновый лазер (ELWL) 4 Гбит/с; расстояние зависит от характеристик волоконно-оптического кабеля и скорости порта 8 Гбит/с: требуется модуль Brocade SFP+ с возможностью «горячей» замены и разъемом LC; коротковолновый лазер (SWL); расстояние зависит от характеристик волоконно-оптического кабеля |
Сетевые сервисы | Simple Name Server (сервер простых имен, SNS); Registered State Change Notification (уведомление о зарегистрированных изменениях состояния, RSCN), NTP v3, Reliable Commit Service (надежная фиксация транзакций, RCS), Dynamic Path Selection (динамический выбор маршрута, DPS), Brocade Advanced Zoning (усовершенствованное зонирование Brocade: стандартное зонирование, зонирование на базе портов/имен WWN, широковещательное зонирование), NPIV (функция виртуализации идентификатора N_Port), FDMI, Management Server (сервер управления), FSPF, Fabric Watch (мониторинг состояния сети); ISL Trunking (ISL-магистрали); Advanced Performance Monitoring (расширенный мониторинг функционирования), Adaptive Networking (адаптивные сетевые службы: качество обслуживания для потока данных, ограничение скорости входящего трафика, изоляция трафика, профилирование динамики сетей, отчет приложения Top Talkers), Enhanced Group Management (улучшенное управление группами), Integrated Routing (встроенная маршрутизация), IPFC |
Управление |
Поддерживаемое ПО управления Telnet, HTTP, SNMP v1/v3 (базы управляющей информации элементами сети (FE MIB) и управления через FC-интерфейс (FC Management MIB)); отслеживание данных аудита, системного журнала, управления изменениями; мастер EZSwitchSetup; Brocade Advanced Web Tools (расширенные веб-инструменты Brocade); Brocade EFCM Standard/Enterprise 9.x (опционально); Brocade Fabric Manager (по заказу: только для сред FOS; соответствие требованиям спецификации SMI-S); средства создания сценариев SMI-S, административные домены; лицензия на пробное использование для отдельных дополнительных функций. Доступ для управления Порт Ethernet 10/100 (RJ-45), внутриполосное подключение по FC; последовательный порт (RJ-45); USB; интеграция через домашний телефон с помощью Brocade EFCM и Brocade Fabric Manager |
Диагностика | Самотестирование при включении питания и встроенные средства автономной/интерактивной диагностики, включая ведение журнала RAStrace, контроль условий эксплуатации и хранения, программа перезагрузки без нарушения рабочих процессов, технологии FCping и Pathinfo (трассировка маршрутов в FC-сети), зеркалирование портов (порт SPAN). |
Размеры (ШхВхГ), см | 42,88 x 4,29 х30,66 |
Вес, кг | 4,2 |
Температура |
При эксплуатации: от 0°C до 40°C В нерабочем режиме: от -25°C до 70°C |
Влажность | При эксплуатации: от 10 до 85% без конденсации |
Максимальная мощность | 75 Вт |
Потребляемая мощность системы | максимум - 57 Вт (при использовании 40 портов 8 Гбит/с), номинал - 48 Вт |
Номинальное входное напряжение | От 100 до 240 В~, универсальное |
Частота входной линии | 47-63 Гц |
Минимальное входное напряжение | 85 В~ |
Максимальное входное напряжение | 264 В~ |
Соответствие нормативным требованиям | Российская Федерация: стандарт IEC/МЭК 60950-1 или последняя версия 51318.22-99 и 51318.24.99 или последняя версия |
