Магистральные ответвители SNR предназначены для разветвления телевизионного сигнала в диапазоне 5…1000 МГц на 2 (3) направления.

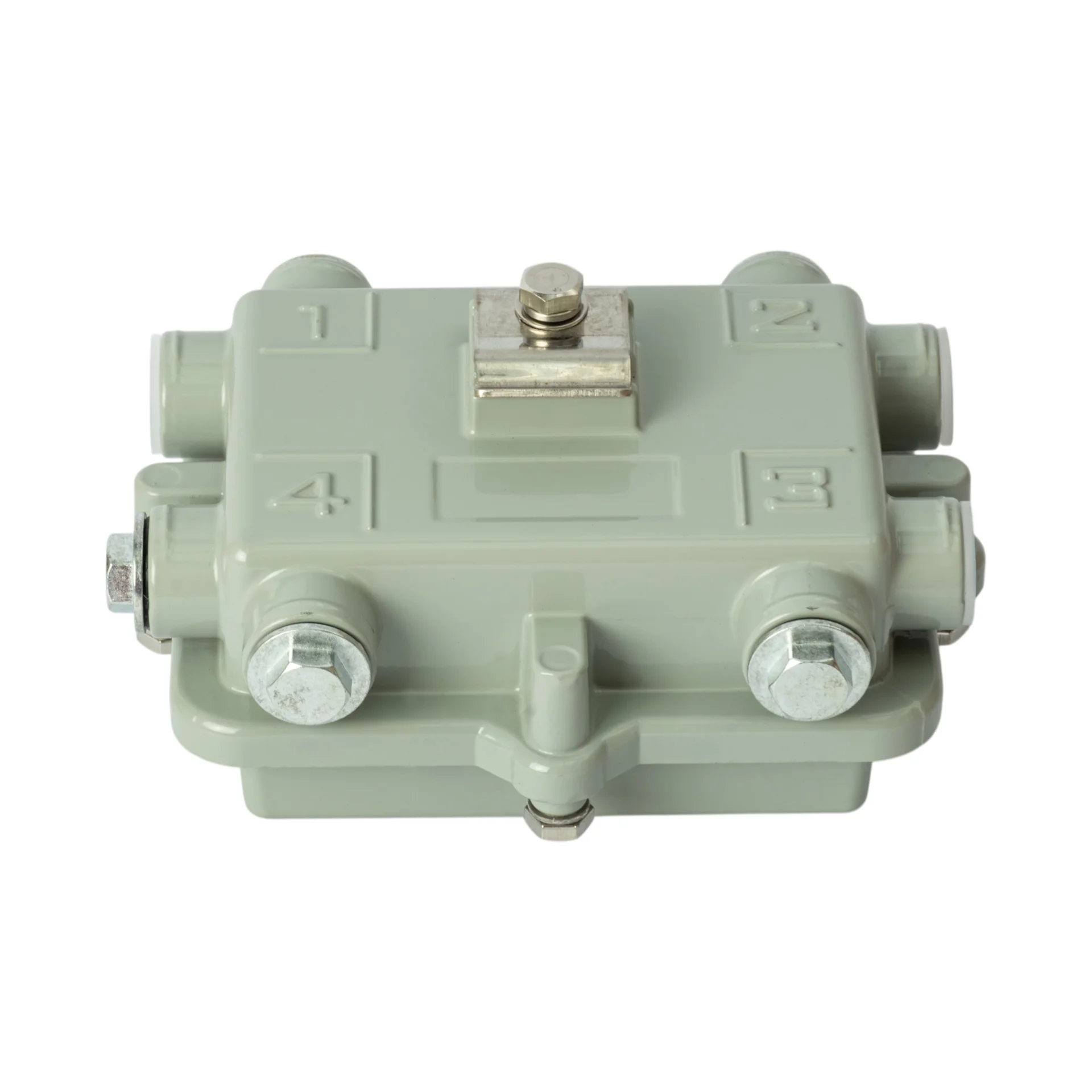

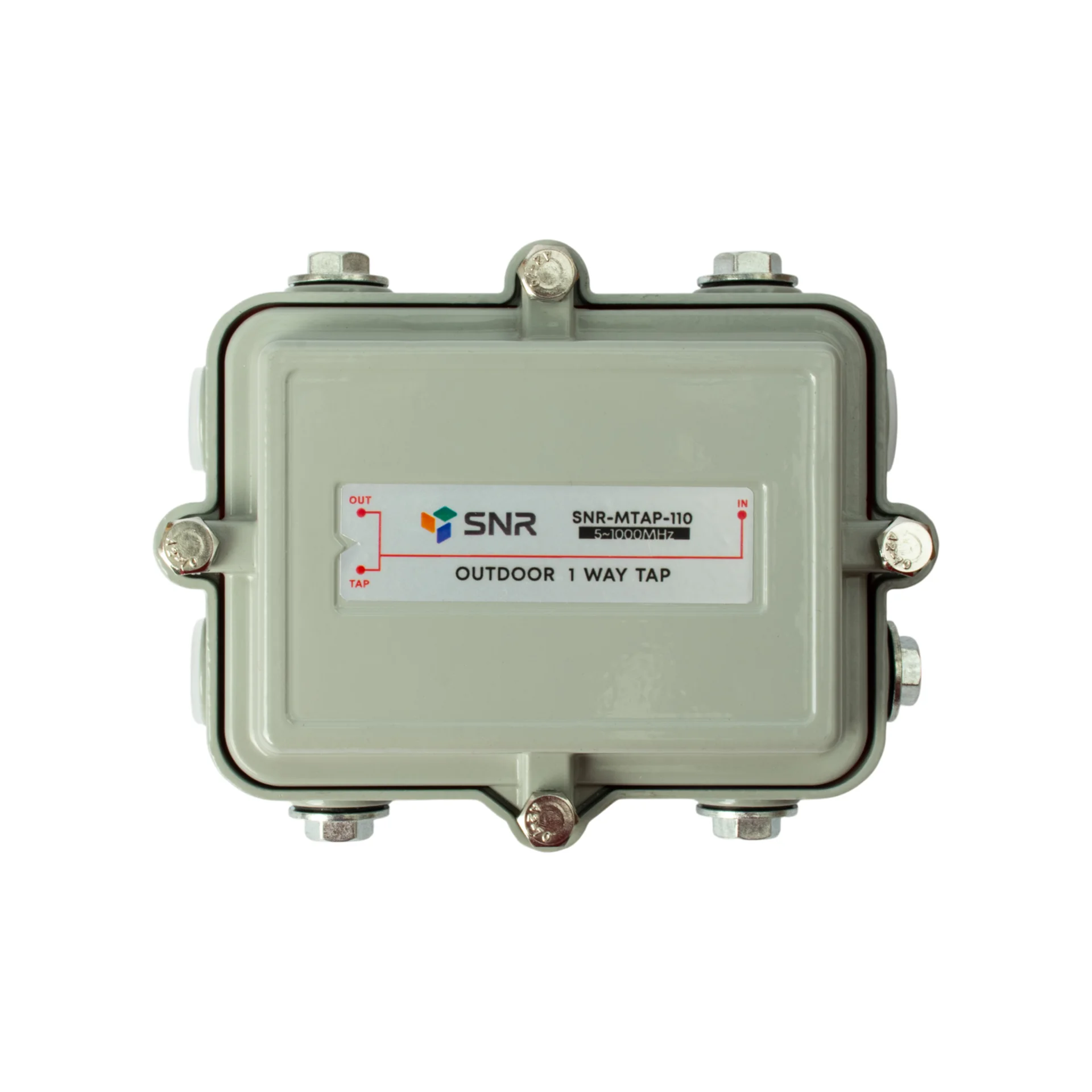

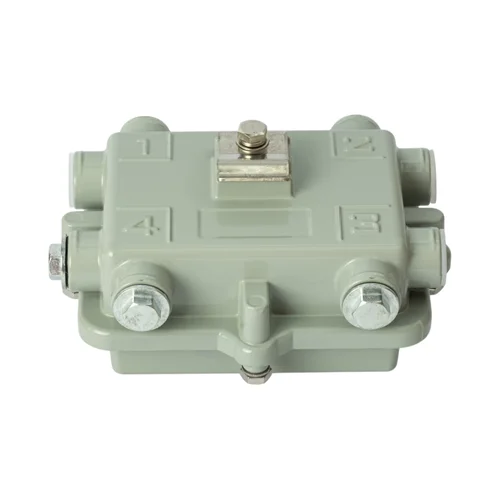

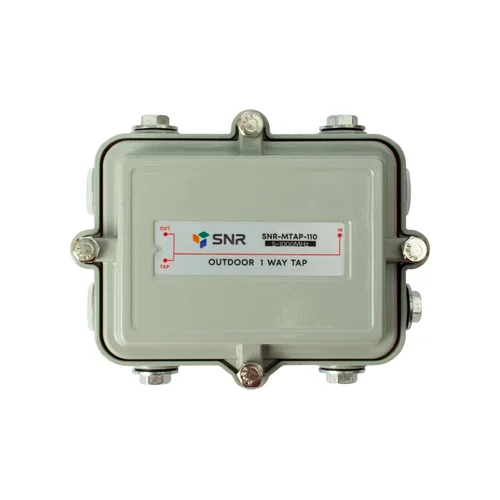

Ответвители выполнены в герметичном корпусе и предназначены для наружной установки. Самоцентрирующийся зажим позволяет осуществить надежное крепление при использовании в воздушных линиях и в вертикальных установках без необходимости покупки угловых переходов.
Полностью герметичные литые корпуса обеспечивают долговечность элементов и электромагнитную защиту. Магистральные разъемы 5/8" с оцинкованными поверхностями отлично защищены от коррозии и других вредных влияний среды. Разъемы рассчитаны на проход больших токов питания. Внутри корпуса находится пластмассовая крышка, защищающая электронную плату от случайных повреждений элементов.
Технические характеристики ответвителя на 1 направление:
| Параметр | Значение | |||||||
| Вносимые потери, dB | IN-TAP | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| неравномерность | ±1.5 | |||||||
| Вносимые потери IN-OUT, dB | 5?65MHz | 2.7 | 2.5 | 2.2 | 1.9 | 1.7 | 1.6 | 1.6 |
| 65?550MHz | ?2.5 | ?2.3 | ?2.0 | ?1.7 | ?1.5 | ?1.4 | ?1.4 | |
| 550?750MHz | ?2.7 | ?2.5 | ?2.2 | ?2.1 | ?1.9 | ?1.8 | ?1.8 | |
| 750?1000MHz | ?3.0 | ?2.7 | ?2.5 | ?2.2 | ?2.1 | ?2.0 | ?2.1 | |
| Развязка TAP-OUT, dB | 5?65MHz | ?18 | ?20 | ?22 | ?22 | ?24 | ?26 | ?26 |
| 65?550MHz | ?20 | ?22 | ?22 | ?22 | ?24 | ?26 | ?26 | |
| 550?750MHz | ?20 | ?20 | ?20 | ?20 | ?22 | ?22 | ?22 | |
| 750?1000MHz | ?20 | ?20 | ?22 | ?20 | ?22 | ?22 | ?22 | |
| Коэффициент отражения, dB | 5?65MHz | ?14 | ||||||
| 65?550MHz | ?16 | |||||||
| 550?750MHz | ?14 | |||||||
| 750?1000MHz | ?14 | |||||||
| Неравномерность, dB | ±1.0 | |||||||
| Экранировка, dB | ?100 | |||||||
| Отношение сигнал/шум | ?66 | |||||||
| Максимальный транзитный ток, A | 6, 10 | |||||||
| Дистанционное питание, V | 60 (50Hz) | |||||||
| Тип разъемов | 5/8" | |||||||
| Характеристики | |
|---|---|
| Тип ответвителя КТВ | Магистральный |
| Кол-во отводов | 1 |
| Затухание на отводе | 10 |
