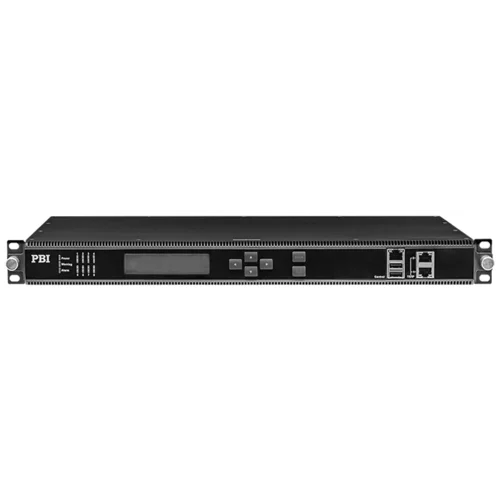

Профессиональный энкодер DCH-8000EС-42H производства компании PBI (China) позволяет энкодировать кодеком MPEG-2 или H.264 четыре программы с разрешением изображения до 1080i30. Энкодированные программы можно вывести на выход ASI, а также через TSoIP выход в виде потоков RTP/UDP multicast/unicast. Устройство поддерживает создание таблиц PAT, PMT, SDT и NIT, а также может вложить выходной поток в поток MPTS, приходящий на входы ASI или TSoIP.

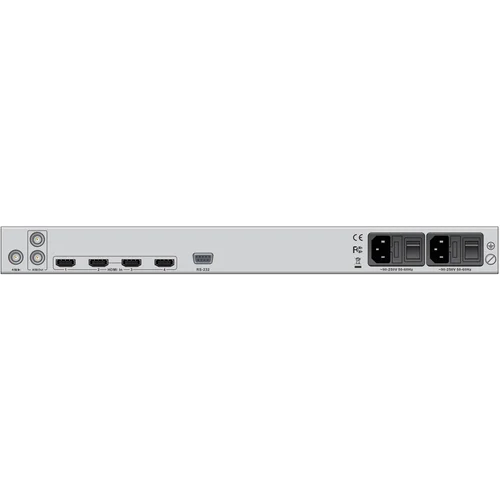

Данная модификация имеет 4 порта HDMI для приёма энкодируемых сигналов.
Особенности:
- Входы видео: 4 входа HDMI;
- Энкодирование четырёх программ с разрешением до 1080i30;
- Поддерживамые видеокодеки: MPEG-2, H.264;
- Поддерживаемые аудиокодеки: MPEG-1 Layer 2, AAC-LC, HE-AAC;
- Вывод энкодированного сигнала через порт TSoIP в виде потоков RTP/UDP multicast/unicast;
- Порты TSoIP могут работать в режиме полного дуплекса (1 входной транспортный поток, 1 выходной) или в режиме вывода потоков IPTV (32 или 128);
- Встроенный ремультиплексор, редактор таблиц SDT и NIT;
- Два блока питания AC 220 В с горячим резервированием.
Технические характеристики:
| Видео | |
| Входной интерфейс | 4 х HDMI |
| Стандарт кодирования |
H.264/AVC HP@L4.0 MPEG-2 MP@ML |
| Цветовая субдискретизация | 4:2:0 |
| Разрешение видео & рекомендуемый битрейт для H.264 |
1080i (1920x1080) @ 25/29.97/30 к/с: 1...13 Мбит/с 720p (1280x720) @ 25/29.97/30 к/с: 1...13 Мбит/с 480i (720x480) @ 25 к/с: 0,6...8 Мбит/с 576i (720x576) @ 25 к/с: 0,6...8 Мбит/с |
| Разрешение видео & рекомендуемый битрейт для Mpeg2 |
480i (720x480) @ 25 к/с: 3,5...8 Мбит/с 576i (720x576) @ 25 к/с: 3,5...8 Мбит/с |
| Поддержка других разрешений | Ручной ввод, произвольно |
| Соотношение сторон | 4:3 или 16:9, настраивается |
| Аудио | |
| Стандарт кодирования |
MPEG-1 Layer II MPEG-2/4 AAC-LC, HE-AAC v1/v2 |
| Частота дискретизации | 48 кГц |
| Диапазон битрейта кодера |
MPEG-1 Layer II: 32...192 кбит/с (моно), 64...384 кбит/с (стерео) MPEG-2/4 AAC-LC: 24...256 кбит/с (моно), 48...512 кбит/с (стерео) MPEG-2/4 HE-AAC v1/v2: 16...128 кбит/с (моно), 32...256 кбит/с (стерео) |
| ASI вход | |
| Тип разъёма | BNC female, 75 Ом |
| Битрейт входного транспортного потока | 100 Мб/с |
| Длина транспортного пакета | 188 или 204 байта |
| Амплитуда входного сигнала | 200...1000 мВ |
| ASI выход | |
| Тип разъёма | BNC female, 75 Ом |
| Битрейт выходного транспортного потока | 200 Мб/с |
| Длина транспортного пакета | 188 или 204 байта |
| Амплитуда выходного сигнала | 800 ± 80 мВ |
| TS/IP, Режим 1: полный дуплекс, один входной TS, один выходной TS | |
| Стандарт | IEEE 802.3, 10/100/1000 Base-T |
| Максимальный битрейт | 80 Мбит/с на входе + 80 Мбит/с на выходе |
| Инкапсуляция данных | UDP, RTP, SPTS/MPTS |
| Поддерживаемые протоколы | ICMP, ARP, IGMPv2/v3 |
| TS/IP, Режим 2: только выход, 128 IPTV потоков | |
| Стандарт | IEEE 802.3, 10/100/1000 Base-T |
| Максимальный выходной битрейт | 400 Мбит/с |
| Инкапсуляция данных | UDP, RTP, SPTS/MPTS |
| Поддерживаемые протоколы | ICMP, ARP, IGMPv2/v3 |
| TS/IP, Режим 3: только выход, 32 IPTV потока через два RJ-45 порта | |
| Стандарт | IEEE 802.3, 10/100/1000 Base-T |
| Максимальный выходной битрейт | 200 Мбит/с |
| Инкапсуляция данных | UDP, RTP, SPTS/MPTS |
| Поддерживаемые протоколы | ICMP, ARP, IGMPv2/v3 |
| Общее | |
| Управление | 1 х RJ-45 10/100 Base-T, 1 х USB |
| TS/IP | 2 х RJ-45, 10/100/1000 Base-T (работа в режиме 1+1) |
| Дисплей | 2x16 LCD |
| Напряжение питания | AC 100...260 В 50/60 Гц |
| Допустимая температура при эксплуатации | 0...40 °C |
| Допустимая температура при хранении | -10...60 °C |
| Допустимая влажность при эксплуатации | 10...90 % |
