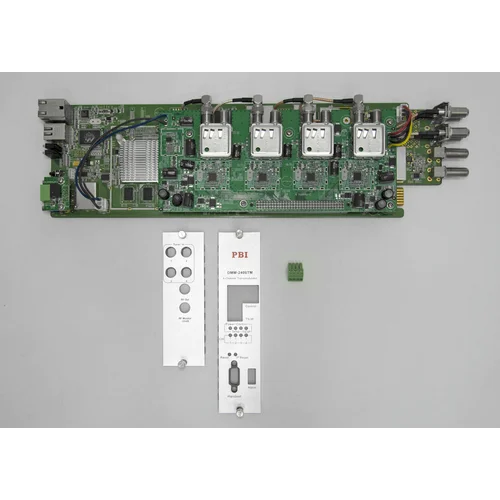

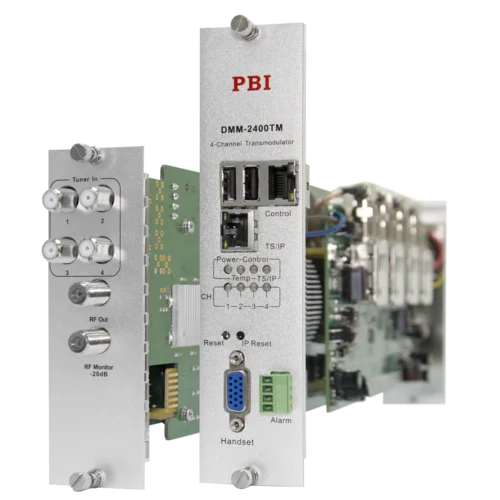

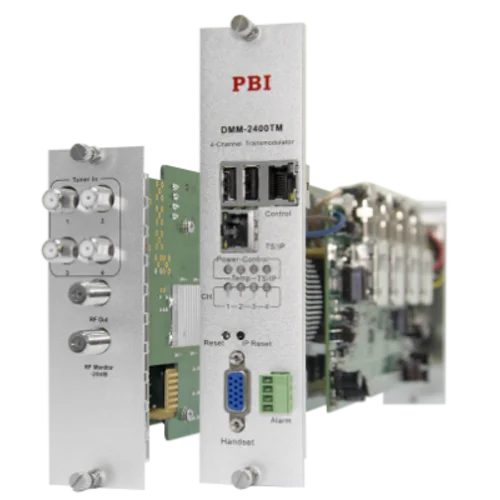

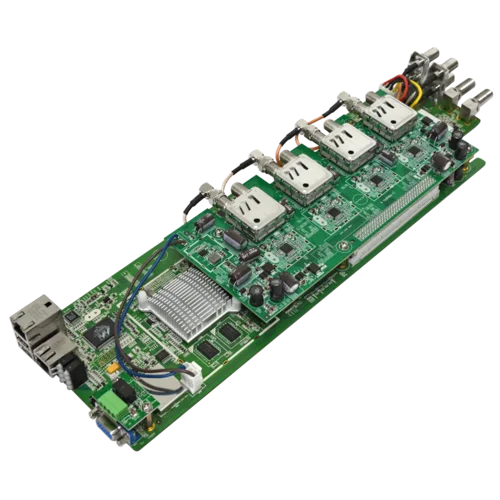

Модуль 4-тюнерного трансмодулятора QAM DMM-2410TM-30T2C (4 PLP DVB-T2 в 4 DVB-C) для цифровой ГС PBI DMM-1000

Нет отзывов
Нет вопросов
PBI
Артикул:DMM-2410TM-30T2C
Код товара: 19132
PBI
Ваша цена (за шт): 870 663 ₸
Параметры заказа:
Описание

DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

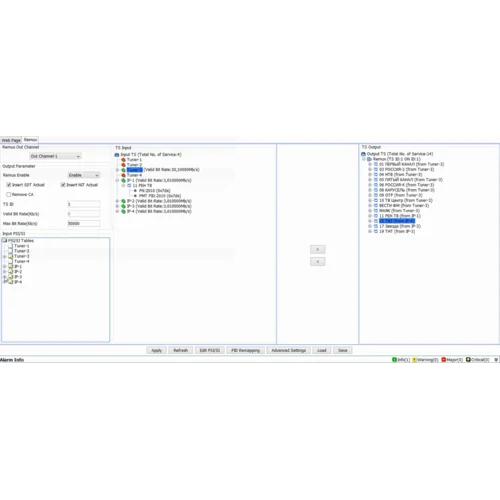

Модуль DVB-S/S2 -> QAM трансмодулятора DMM-2410TM-30T2C позволяет принять сигнал 4 мультиплексов DVB-T/T2/C (с поддержкой Multi PLP) и сформировать 4 смежных несущих QAM. Транспортный поток также можно принять через интерфейс TSoIP. Встроенный ремультиплексор позволяет регенерировать таблицы PSI/SI, редактировать таблицы NIT и SDT, указывать логические номера каналов LCN. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.

Технические характеристики:

Вход DVB-T/T2
Входной интерфейс 4 x F female, 75 Ом
Диапазон входных частот 104..862 МГц
Входной уровень -25 ... -70 дБм
Поддерживаемые виды модуляции

DVB-T: QPSK, 16QAM, 64QAM

DVB-T2: QPSK, 16QAM, 64QAM, 256QAM

Защитный интервал

DVB-T: 2K/8K

DVB-T2: 1K, 2K, 4K, 8K, 16K, 32K

FEC

DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8

DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6

Обратные потери, дБ 7 дБ
Вход DVB-C
Входной интерфейс 4 x F female, 75 Ом
Диапазон входных частот 51..862 МГц
Входной уровень 45 ... 95 дБмкВ
Символьная скорость 1...7 Мсимв/с
Поддерживаемые виды модуляции 16/32/64/128/256 QAM
Ширина полосы частот 6/7/8 МГц
Обратные потери, дБ 7 дБ
TS IP вход
Ethernet коннектор 1 х RJ45, 10/100/1000M
Колличество принимаемых TS 4
QAM модулятор
Тип модуляции QAM 16/32/64/128/256, J.83 Annex A
Скорость выходного потока 2.5 - 6.99 Mсимв/с
Погрешность измерения амплитуды < 0,3%
MER > 40 дБ
Диапазон частот на выходе 48 - 860 МГц (с шагом 1 КГц)
Выходной уровень 95 - 110 дБмкВ (с шагом 1 дБ)
Отношение сигнал/шум > 55 дБ
Выходной разъем 1 х F female, 75 Ом
Выходные возвратные потери > 10 дБ
Управление
Ethernet коннектор 1 x RJ45, 10/100M
Протокол SNMP
D-Sub 15-pin D-sub коннектор
Характеристики
Характеристики
Серия устройствDMM-1100
