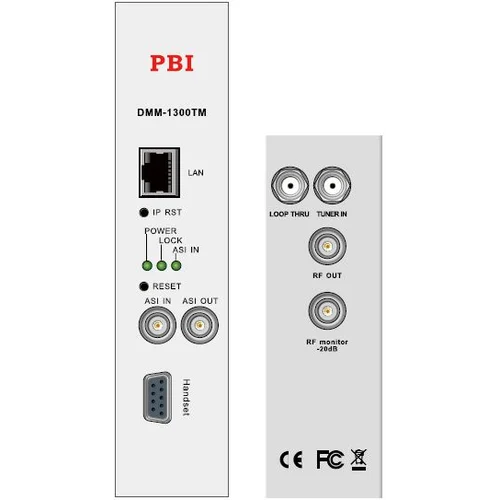

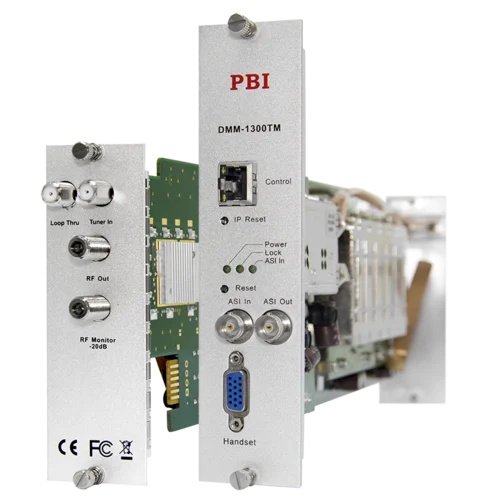

Модуль трансмодулятора QAM DMM-1300TM-TC для цифровой ГС PBI DMM-1000

Нет отзывов
Нет вопросов
PBI
Артикул:DMM-1300TM-TC
Код товара: 09600
PBI
Ваша цена (за шт): 396 114 ₸
Параметры заказа:
Описание

DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

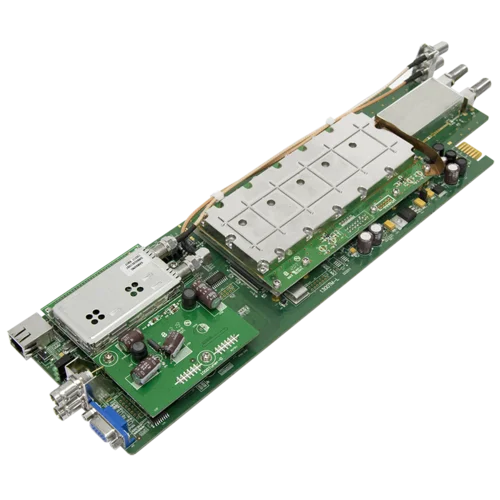

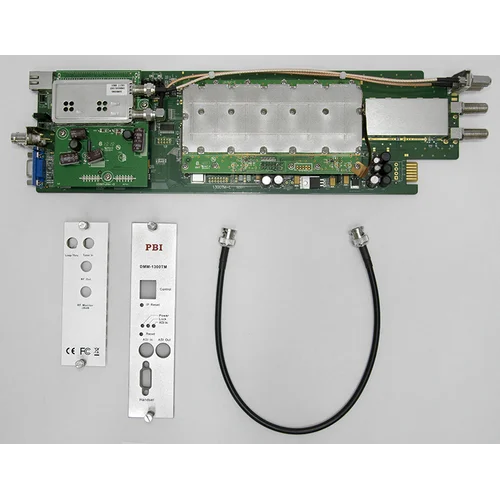

Модуль DVB-T -> QAM трансмодулятора DMM-1300TM-TC позволяет принять сигнал 1 мультиплекса DVB-T и сформировать 1 несущую QAM. Транспортный поток можно также подать через вход ASI. Встроенный ремультиплексор позволяет регенерировать таблицы PSI/SI, редактировать таблицы NIT и SDT, указывать логические номера каналов LCN и выводить сформированный поток на выход ASI. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.

Технические характеристики:

Вход ASI
Разъем BNC, female, 75 Ом
Формат данных Byte/Burst
Длина пакета 188/204 байт
DVB-T демодулятор
Диапазон входных частот 174 - 230 / 470 - 860 МГц
Входной уровень -20 ... -70 дБм
Тип модуляции QPSK, 16 QAM, 64 QAM
Ширина полосы канала 6/7/8 МГц
FFT 2K/8K
Защитный интервал 1/4, 1/8, 1/16, 1/32, выкл.
Входное сопротивление 75 Ом
Входной интерфейс 1 x F female
QAM модулятор
Тип модуляции QAM 16/32/64/128/256, J.83 Annex A
QAM 64/256, J.83 Annex B
Скорость выходного потока 3 - 7,2 Мсимв/с
Погрешность измерения амплитуды < 0,3%
Погрешность измерения фазы < 0,3°
Дрожание фазы < 0,5° RMS
MER > 35 дБ
Диапазон частот на выходе 48 - 860 МГц (с шагом 10 кГц)
Выходной уровень 97 - 110 дБмкВ (с шагом 1 дБ)
Отношение сигнал/шум > 55 дБ
Выходной разъем F female, 75 Ом
Выходные возвратные потери > 12 дБ
Управление
Ethernet коннектор 1 x RJ45, 10/100M
Протокол SNMP
D-Sub 15-pin D-sub коннектор
Характеристики
Характеристики
Серия устройствDMM-1100
