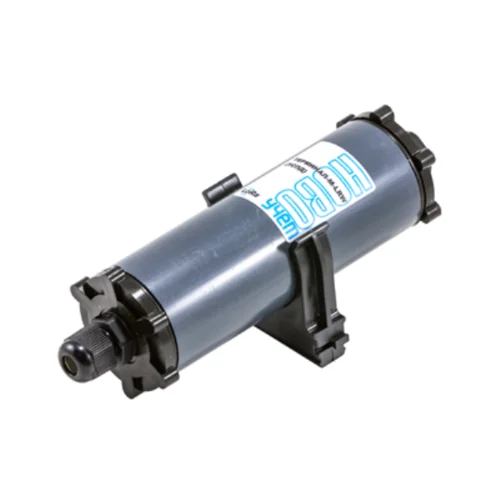

Счетчик импульсов 2-х канальный ТЕРМИНАЛ-M-LRW является устройством сбора и передачи данных (УСПД) беспроводной сети LoRaWAN диапазона 868 МГц и предназначен для подключения до 2-х дискретных каналов, с целью передачи получаемой информации в сеть LoRaWAN. Каждый из 2-х входов модуля настраивается отдельно и работает как: — счетчик импульсов с нарастающим итогом с защитой от ложного подсчета импульсов; — датчик подтопления (при подключении внешних электродов); — датчик температуры (при подключении сенсоров DS18B20); — датчик сигнализации (при подключении датчика вскрытия корпуса, герконового датчика, либо концевого переключателя).
Характеристики:
| Габариты корпуса | 140 x 45 x 45 мм |
| Вес | 0,15 кг |
| Крепление | к поверхности винтами, либо стяжками к опоре |
| Класс защиты | IP67 |
| Температура эксплуатации | -40…85 °С |
| Класс радиоустройства | А |
| Способ активации в сети LoRaWAN | ABP или OTAA |
| Поддержка отправки с подтверждением | есть |
| Поддержка ADR (Adaptive Data Rate) | есть |
| Частотные диапазоны | RU864-868, EU863-870, KZ865-868 |
| Питание | заменяемая литий тионил-хлоридная (Li-SOCl2) батарея 3.6 В |
| Срок службы | не менее 10 лет |
| Период передачи | от 10 сек. до 1000 час. (программируется) |
| Дополнительные функции | измерение температуры, измерение уровня заряда батареи, внеочередной выход на связь при срабатывании тревожных датчиков, защита от ложного подсчета импульсов (фильтр антидребезга), считывание последнего отправленного сообщения |
| Антенна | встроенная |
| Настройка | интерфейс UART с использованием ПО (АТ-команды) или через сервер |
1 – вариант исполнения корпуса T2 (140 х 45 х 45 мм);
2 – тип устройства (IMP2 – Счетчик импульсов 2-х канальный);
3 – вариант исполнения питания согласно таблице - комплектов батарей при автономном питании, согласно таблице 1.1;
4 – дополнительная комплектация согласно таблице - после точки цифрами обозначается количество установленного типа комплекта, латинскими буквами - тип комплекта. При комплектации несколькими типами комплектов, каждый тип обозначается отдельно по порядку;
5 – предустановленный частотный диапазон.
| Общие | |
|---|---|
| Количество импульсных входов | 2 |
| Антенна | Внутренняя |
| Встроенная батарея | есть |
| Наличие реле | нет |
