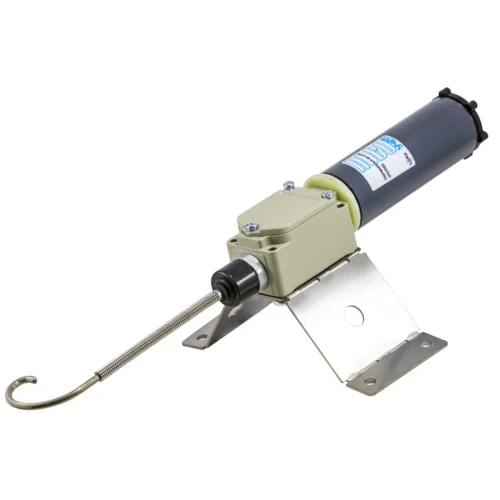

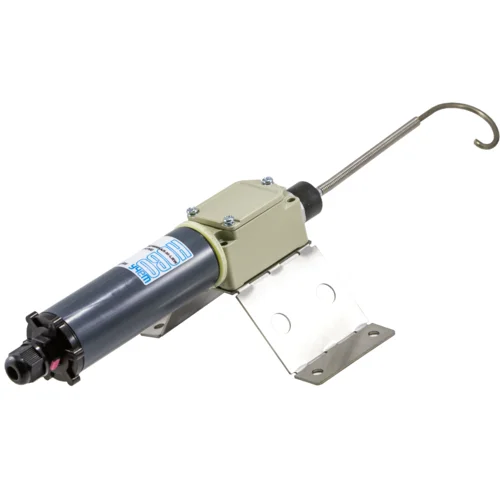

Датчик открытия люков ТЕРМИНАЛ-М-LRW является устройством сбора и передачи данных (УСПД) беспроводной сети LoRaWAN диапазона 868 МГц и предназначен для дистанционного контроля состояния крышек колодцев. Устройство крепится под крышкой люка и срабатывает при поднятии крышки по сигналу от концевого выключателя. Концевой выключатель имеет возможность регулировки концевика по длине. Передача данных в IoT-сеть происходит с использованием Счетчика импульсов 4-х канального, который, в свою очередь подключен к концевому выключателю. Имеется возможность установки датчика вскрытия корпуса модуля, а также подключения 3-х дополнительных устройств. Каждый из 4-х входов модуля настраивается отдельно и работает как: — счетчик импульсов с нарастающим итогом с защитой от ложного подсчета импульсов; — датчик подтопления (при подключении внешних электродов); — датчик температуры (при подключении сенсоров DS18B20); — датчик сигнализации (при подключении датчика вскрытия корпуса, герконового датчика, либо концевого переключателя).
Характеристики:
| Габариты | 370 x 45 x 45 мм |
| Вес, не более | 0,8 кг |
| Крепление | к поверхности винтами |
| Класс защиты | IP67 |
| Температура эксплуатации | -40…85 °С |
| Класс радиоустройства (по классификации LoRaWAN) | А |
| Способ активации в сети LoRaWAN | ABP или OTAA |
| Поддержка отправки с подтверждением | есть |
| Поддержка ADR (Adaptive Data Rate) | есть |
| Частотные диапазоны | RU864-868, EU863-870, KZ865-868 |
| Питание | литий тионил-хлоридная (Li-SOCl2) батарея 3.6 В |
| Срок службы | не менее 10 лет |
| Период передачи | от 10 сек. до 1000 час. |
| Дополнительные функции: | |
| |
| Антенна | встроенная |
| Настройка | интерфейс UART с использованием ПО (АТ-команды) или через сервер |
1 – вариант исполнения корпуса (T2 - 120 х 45 x 45 мм)
2 – тип устройства (IMP2 – Счетчик импульсов 2-х канальный)
3 – вариант питания — комплектов батарей при автономном питании, согласно таблице 1.1
4 – дополнительная комплектация — после точки цифрами обозначается количество установленного типа комплекта, латинскими буквами — тип комплекта. При комплектации несколькими типами комплектов, каждый тип обозначается отдельно по порядку
5 – предустановленный частотный диапазон
