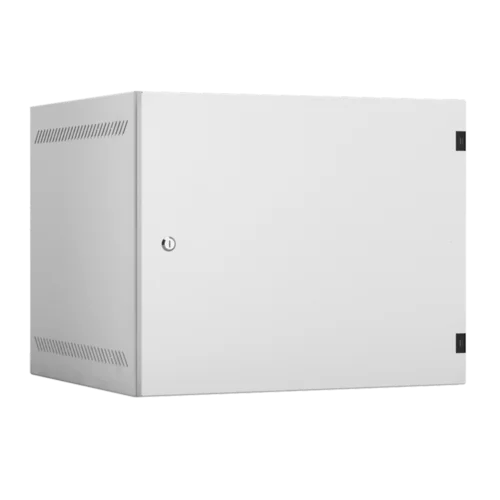

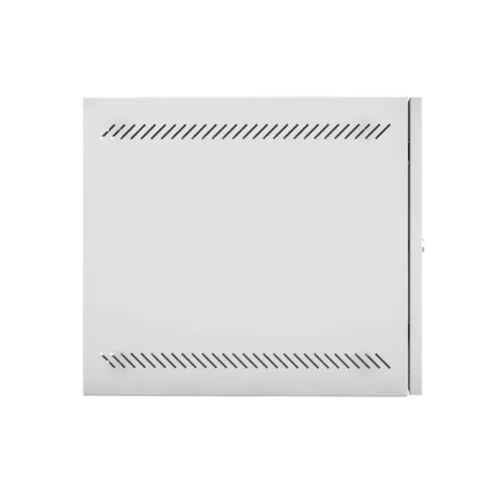

Настенный шкаф серии EC-WA предназначен для установки сетевого, коммуникационного, кроссового, активного, пассивного и волоконно-оптического оборудования внутри офисных и производственных помещений. Рекомендуется установка оборудования стандарта 19 дюймов (19”) в соответствии с МЭК 297-1.
Конструктивные особенности
Шкаф серии EC-WA по конструктиву является сварным. Шкаф выпускается в настенном варианте. Для фиксации на вертикальной задней поверхности шкафа предусмотрены 4 вертикальных паза шириной 6мм с круговым центральным расширением под диаметр 12,5мм. Ввод кабеля может осуществляется через кабельные вводы в крыше или основании. Закрыты выламываемыми заглушками. Размер отверстий кабельного ввода составляет 270х56мм. Для установки оборудования стандарта 19”, шкафы оснащаются одной парой монтажных направляющих для шкафов глубиной 400мм, и двумя парами направляющих для шкафов глубиной 500мм. Глубину установки оборудования на монтажных направляющих внутри шкафа можно изменять благодаря отверстиям на боковой раме с шагом 20мм. Металлические части шкафа соединяются проводами заземления на шпильку М4. Провода заземления входят в базовую комплектацию. Шпильки заземления располагаются на внутренней части боковых стенок шкафа, по 1 шт на каждой стенке. Максимально допустимая распределенная нагрузка на шкаф серии EC-WA составляет 30 кг. Степень защиты шкафа IP20. Антикоррозионное покрытие шкафа выполнено порошковой полиэфирной краской.
| Общие | |
|---|---|
| Тип шкафа | Телекоммуникационный шкаф |
| Тип установки | Настенное |
| Конструкция шкафа | Неразборная |
| Класс защиты IP | IP20 |
| Высота, U | 9 |
| Ширина | 540 |
| Высота, мм | 440 |
| Глубина, мм | 500 |
| Полезная глубина, мм | 473 |
| Тип двери спереди | Цельнометаллическая |
| Тип двери сзади | Cъемная панель на винтах |
| Цвет | Серый |
| Вес, кг | 12,7 |
