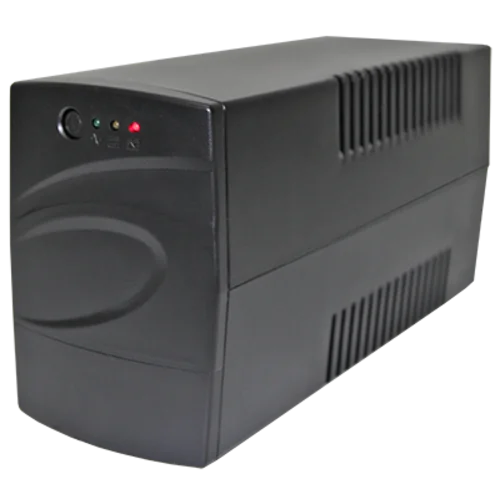

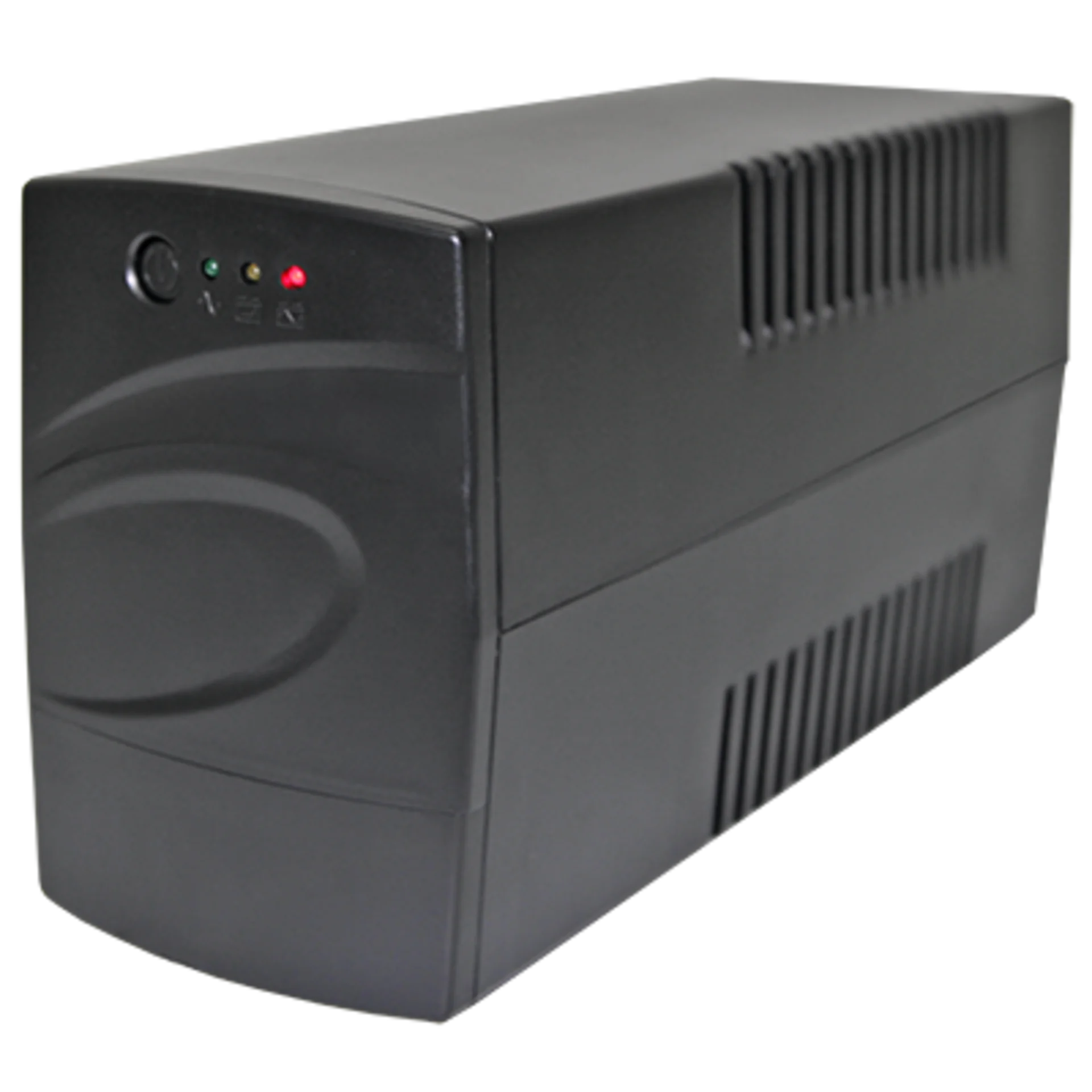

Линейно-интерактивные источники бесперебойного питания (ИБП) SNR, серии LID-XXXX-LED, занимают промежуточное положение между простыми, недорогими резервными источниками ("Off-Line") и эффективными, дорогостоящими ИБП с двойным преобразованием энергии ("On-Line").
Основным отличием ИБП серии LID-XXXX-LED, относительно источников резервного типа ("Off-Line") заключается в том, что он способен обеспечить нормальное питание нагрузки, при отклонении параметров сетевого напряжения, без перехода в режим работы "от батарей", что, в свою очередь, положительно влияет на срок службы встроенных в ИБП аккумуляторных батарей.
ИБП серии LID снабжен функцией "холодный старт", позволяющей принудительно включить ИБП при отсутствии сетевого напряжения, а также функцией "автостарт", позволяющей автоматически возобновить питание нагрузки, при восстановлении сетевого напряжения, без необходимости дополнительных манипуляций.
ИБП данной серии обеспечивают выходное напряжение с аппроксимированной синусоидой и, в основном, предназначены для подключения оборудования с импульсными источниками питания: персональных компьютеров, узлов ЛВС и других электронных устройств, оснащенных подобными источниками питания, которые, в свою очередь, практически нечувствительны к форме синусоиды питающего напряжения, а также к его кратковременным провалам (время переключения в режим работы "от батарей").
Преимуществом линейно-интерактивных ИБП является их сравнительная простота и надёжность, более низкая стоимость, по сравнению с "On-line" решениями, а также высокий КПД в режиме работы "от сети". В качестве недостатков можно отметить незначительную задержку в переключении (несколько миллисекунд) на режим работы "от батарей", а также ступенчатую (менее плавную по сравнению с "On-line") регулировку выходного напряжения.
Особенности:
- Встроенный автотрансформатор регулирует выходное напряжение (AVR)
- Широкий диапазон автоматического регулирования входного напряжения
- Цифровой микропроцессорный контроль

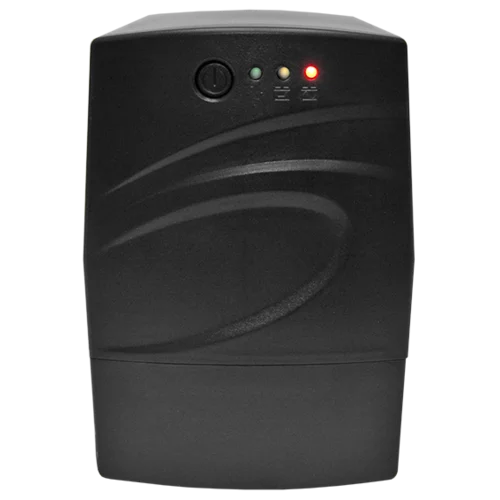

- Индикация состояния режимов работы ИБП
- Аппроксимированное синусоидальное выходное напряжение при работе от батареи
- Функция "Холодный старт"
- Тепловая защита трансформатора
- Функция "Автостарт"
- Самодиагностика
- Защита от перезарядки, глубокой разрядки
- Защита от короткого замыкания и перегрузок
Осцилограммы, снятые в различных режимах работы ИБП:
| Режим работы от сети | Режим работы от АКБ |
 |
 |
При работе от аккумуляторных батарей форма выходного напряжения становится аппроксимированной и для измерения напряжения потребуется аналоговый вольтметр или мультиметр с функцией TRMS.
| Общие | |
|---|---|
| Тип ИБП | Line-interactive |
| Мощность (ВА) | 400 |
| Мощность,Вт | 240 |
| Фаза, вход | 1 |
| Фаза, выход | 1 |
| Эффективность (КПД) в режиме работы от сети | 96% в режиме работы от сети; 70% в режиме работы от АКБ |
| Напряжение на входе (В) | 165-275 В (AC) |
| Частота на входе (Гц) | 50/60 Гц ±10% (автоопределение) |
| Входное соединение | Встроенный шнур питания с вилкой Schuko |
| Напряжение на выходе,В | 220 В ±10% (AC) |
| Частота на выходе (Гц) | 50/60 Гц ±10% (автоопределение) |

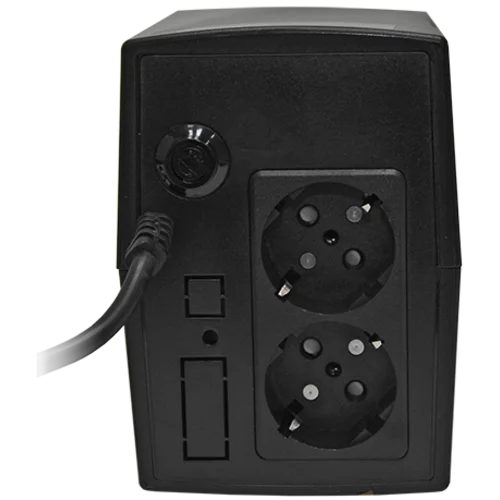

| Тип и количество выходных розеток | Schuko x 2 |
| Напряжение АКБ (В) | 12 |
| Вид АКБ | Свинцово-кислотные |
| Количество АКБ (шт) | 1 |
| Коэффициент выходной мощности (PF) | 0,6 |
| Время обеспечения резервным питанием при 50% нагрузке | 5 мин |
| Ток заряда АКБ (А) | 1 |
| Емкость АКБ (Ач) | 4,5 |
| Размеры ИБП ВхШхГ (мм) | 165x95x280 |
| Вес ИБП, кг | 4,5 |
| Температура эксплуатации, °C | от 0 до 40 |
| Относительная влажность,% | 0 – 95% (без конденсата) |
| Форм-фактор | Desktop |
| Со встроенными АКБ | Да |
| Максимальное количество линеек | 1 |
| Суммарная емкость (Ач) | 4.5 |
